Większość sprzedawanych obecnie laptopów w przystępnej cenie jest wyposażona w panele IPS o rozdzielczości 60% sRGB lub, co gorsza, panele TN - tak jak pięć czy sześć lat temu. Ekrany AMOLED i IPS o wysokiej częstotliwości odświeżania pozostają unikalną cechą laptopów kosztujących co najmniej 700 USD (realistycznie patrząc, mamy do czynienia z 1000 USD lub więcej).

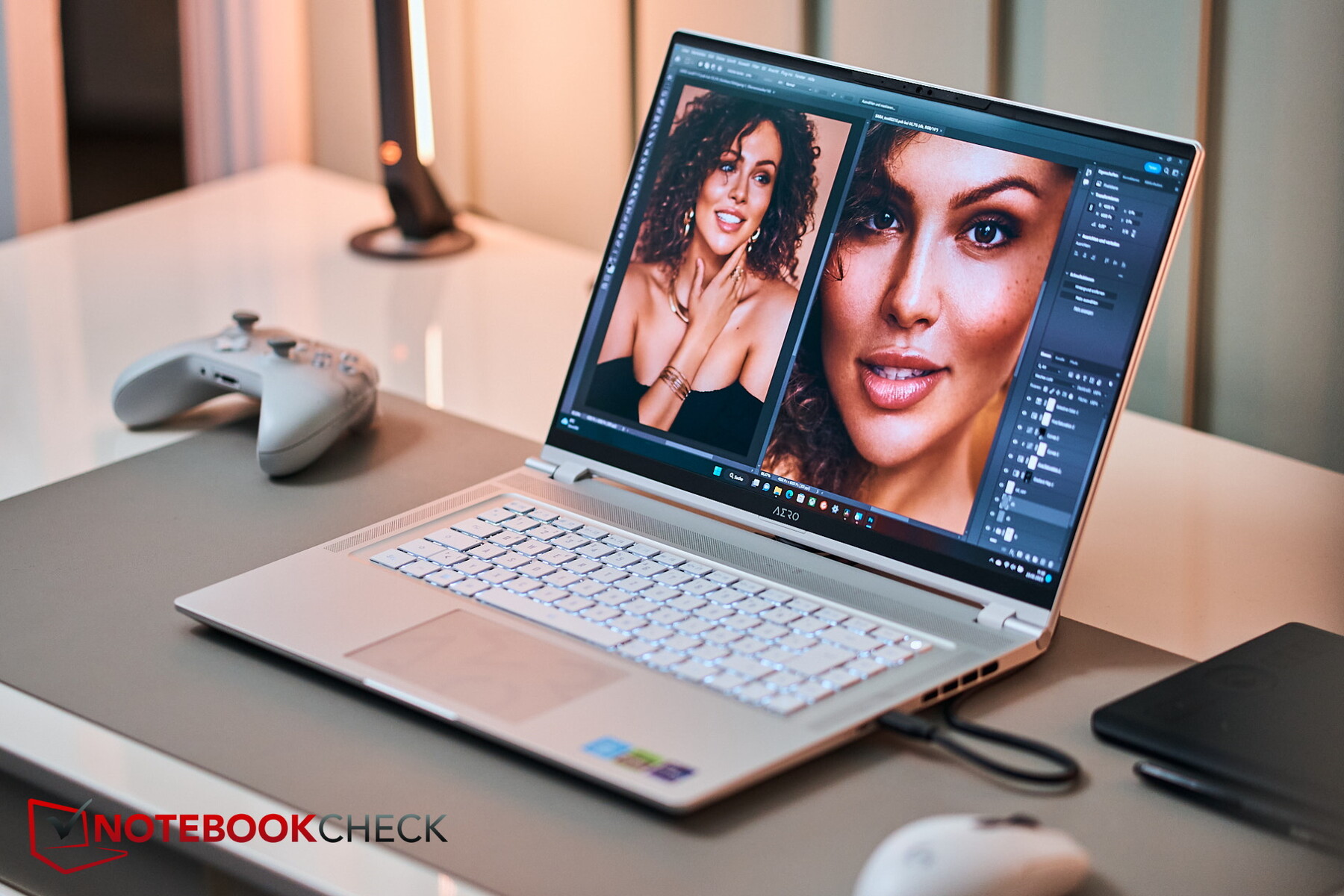

Jest coś, co łączy tani panel TN 768p, porządny panel IPS 1080p i rewelacyjny panel OLED 2160p. Jest to interfejs. Zdecydowana większość paneli do laptopów wydanych w ciągu ostatnich 10 lat wykorzystuje interfejs eDP zarówno dla danych, jak i dla zasilania. Oznacza to, że można pozbyć się okropnego wyświetlacza, z którym laptop był dostarczany, na rzecz lepszej opcji, która jest łatwiejsza dla oczu i potencjalnie pozwala na dodatkowe zastosowania (takie jak edycja zdjęć), które wcześniej nie były wykonalne.
Aby móc dokonać właściwego wyboru, trzeba mieć świadomość kilku istotnych różnic pomiędzy poszczególnymi panelami. Panele wykorzystujące interfejs eDP różnią się wieloma rzeczami, w tym (ale nie tylko):
- Bazową technologią i specyfikacją interfejsu eDP
- Rozmiar przekątnej, rozdzielczość, częstotliwość odświeżania, rodzaj powierzchni
- Sposób utrzymywania ich w miejscu
- Jasność, współczynnik kontrastu, głębia kolorów (czytaj pokrycie przestrzeni kolorów)
- Kompatybilność z wejściem dotykowym
- Do czego zostały zaprojektowane
Ostatni punkt jest najprostszy do zrozumienia i docenienia. Panele wykonane dla laptopów muszą być lekkie, cienkie i mieć umiarkowany pobór mocy, podczas gdy panel przeznaczony dla telewizora musi być jasny i mieć dużą powierzchnię.
Technologia: Unikaj TN, uważaj na AMOLED

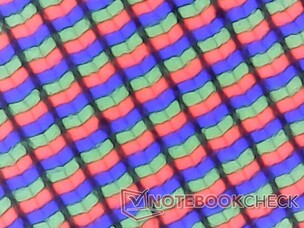

Większość laptopów znalezionych na półkach sklepowych w maju 2023 roku ma panele IPS (lub IPS-like) 60 Hz. Technologia IPS pozwala na uzyskanie przyzwoitych współczynników jasności i kontrastu, dokładnego odwzorowania kolorów, szerokich kątów widzenia i w miarę szybkich częstotliwości odświeżania przy zachowaniu dość niskiego poboru mocy. Większość paneli IPS przeznaczonych do stosowania w laptopach posiada dwukanałowe, 30-pinowe wejście Embedded DisplayPort (eDP), natomiast panele o rozdzielczości wyższej niż 1920x1200 najprawdopodobniej wykorzystują 40-pinowe połączenie eDP z 2 lub 4 kanałami danych.
Należy unikać wyświetlaczy TN i VA. Są one gorsze od wyświetlaczy IPS w prawie wszystkich aspektach, a jednak kosztują prawie tyle samo. Apple, dla jednego, przestał sprzedawać swój ostatni MacBook z ekranem TN w 2018 roku.

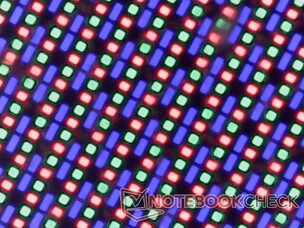

Ekrany oparte na AMOLED są znane z doskonałych współczynników kontrastu, prawie pełnego pokrycia przestrzeni kolorów NTSC i P3, obsługi HDR i innych korzyści. Te zalety nie przychodzą za darmo, ponieważ takie wyświetlacze wymagają wyższej przepustowości i znacznie więcej mocy niż ich odpowiedniki IPS. Panele AMOLED są również dość kosztowne. Dobry panel IPS można mieć za mniej więcej 70 USD, podczas gdy najtańszy wyświetlacz Samsunga AMOLED do laptopa (13,3 cala, 1920x1080) kosztuje dwa razy tyle.
Samsung jest w zasadzie jedyną firmą, która oferuje szeroką gamę paneli AMOLED do laptopów. Koreański gigant produkuje obecnie kilka ekranów AMOLED o rozdzielczości 1080p i przekątnych 13,3 i 15,6 cala; wykorzystują one 2-kanałowe i 30-pinowe złącza eDP. Wyższe rozdzielczości (2880x1800, 3840x2160 i tak dalej) wykorzystują 4-kanałowe i 40-pinowe połączenie eDP.
Podobnie jak HDMI, interfejs DisplayPort został zaprojektowany z myślą o kompatybilności wstecznej. Nie będzie więc problemów z podłączeniem panelu o specyfikacji eDP 1.4 do laptopa, który ma na płycie głównej port eDP 1.3 i odwrotnie. Należy zachować ostrożność w przypadku paneli AMOLED o rozdzielczości wyższej niż 1920x1080 i IPS o rozdzielczości wyższej niż 3200x1800; wiele z nich wymaga specjalnych trybów kompresji danych, z którymi laptopy wydane przed 2016 rokiem raczej nie będą kompatybilne. Jeszcze więcej ostrożności należy zachować, jeśli chcemy sprawić sobie panel o wysokiej częstotliwości odświeżania (powiedzmy 1080p 240 Hz). Większość takich paneli do poprawnego działania wymaga nowoczesnej karty graficznej GeForce GTX lub GeForce RTX. Jeśli masz laptopa starszego niż pięć lat, lub laptopa z naprawdę niskiej półki, najlepiej byłoby ograniczyć swoje poszukiwania lepszego panelu tylko do opcji o specyfikacji eDP 1.2.

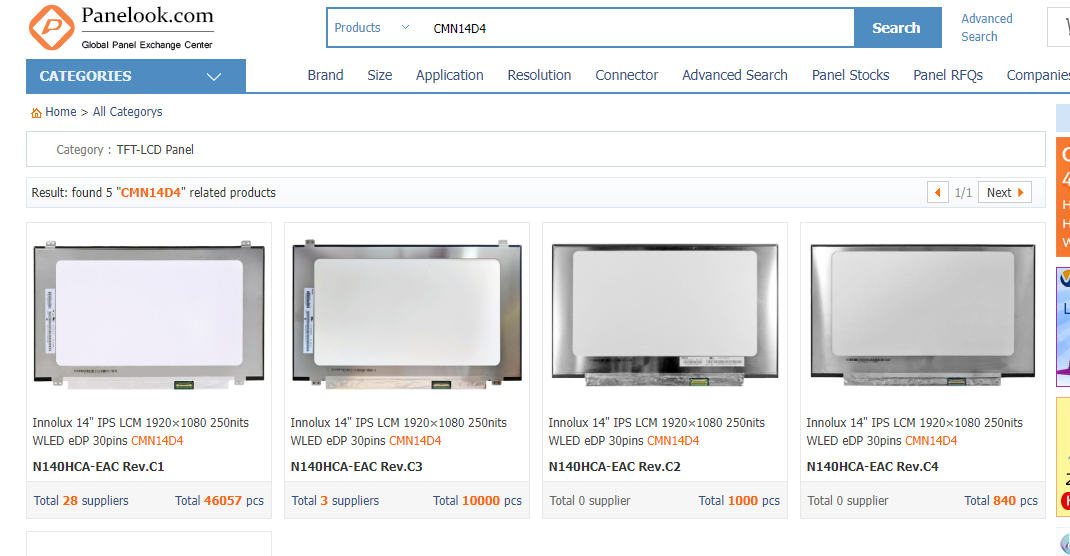

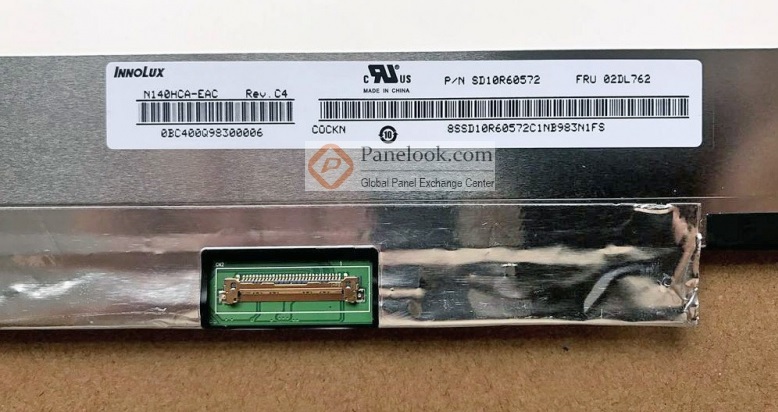

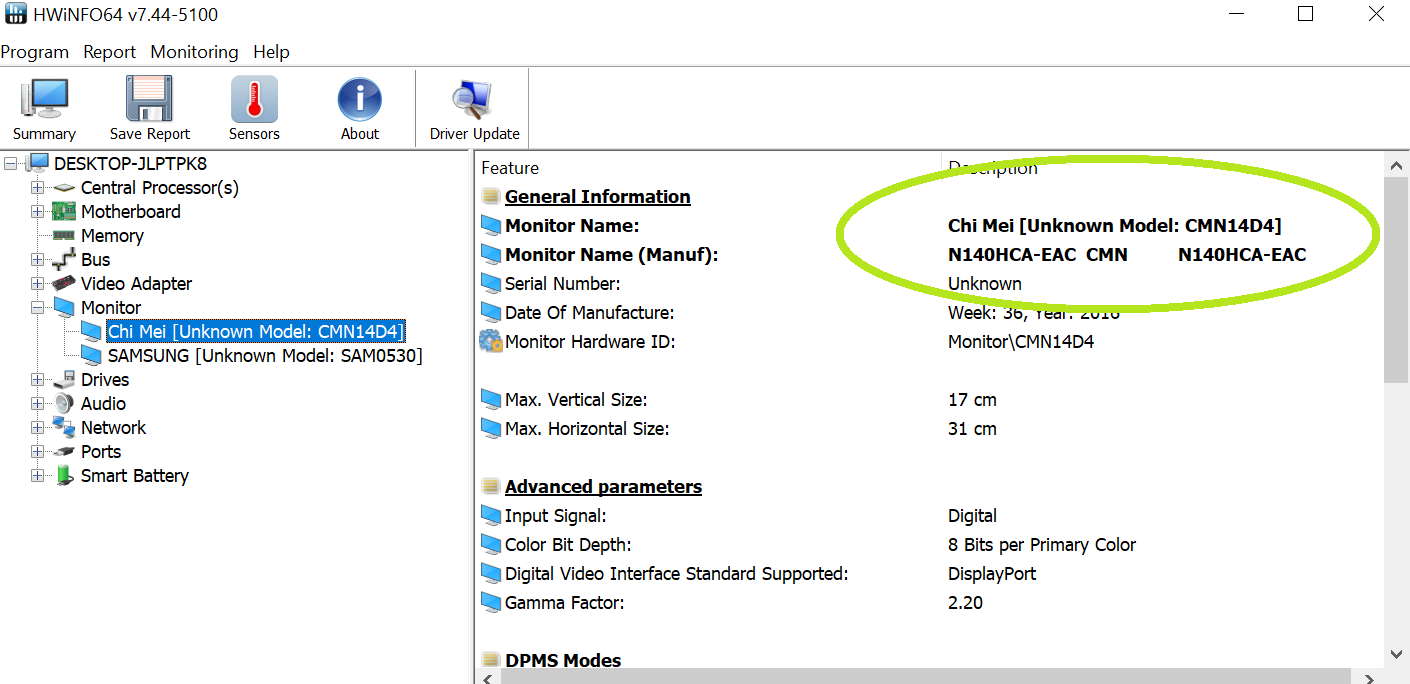

Aby zorientować się, jakiego interfejsu używa panel, który posiadasz, pobierz HWiNFO. To będzie punkt wyjścia dla twoich przyszłych badań. Kiedy już będziesz miał nazwę panelu, będziesz mógł sprawdzić jego specyfikację; Panelook jest właściwym miejscem, aby to zrobić. Alternatywnie, możesz wyrwać oryginalny panel z pokrywy, aby poszukać małej naklejki z dokładnym numerem modelu. Uważaj, aby nie uszkodzić panelu podczas rozbierania pokrywy; krótkie przewodniki na ten temat dla większości laptopów można znaleźć na YouTube. Dla odniesienia, większość pokryw wyświetlacza składa się z rzeczywistej pokrywy, na której siedzi wyświetlacz wraz z kamerą internetową, oraz plastikowej ramki, która siedzi na górze ekranu, trzymając go w miejscu za krawędzie. (Kanapka? Czy ktoś powiedział kanapka?) Inaczej jest w przypadku dotykowych ekranów laptopów, gdzie szkło od krawędzi do krawędzi jest umieszczone na górze panelu, a wszystko jest sklejone; wolelibyśmy nie zadzierać z takim wyświetlaczem.
Rozmiar przekątnej, rozdzielczość, częstotliwość odświeżania, rodzaj powierzchni
Najpopularniejsze rozmiary ekranu laptopa to 15,6" (39,6 cm), 14" (35,6 cm), 13,3" (33,8 cm), 17,3" (43,9 cm), 16" (40,6 cm), 11,6" (29,4 cm). Choć zwykle można zrobić coś takiego jak zainstalowanie ekranu 13,3-calowego w miejscu, gdzie był ekran 14-calowy, nie jest to zalecane.
Jeśli chodzi o rozdzielczości, to zdecydowanie najpopularniejsza jest 1920x1080 znana również jako Full HD lub FHD. Wymaga ona dwóch kanałów eDP. Rozdzielczości niższe od tej reprezentowane są głównie przez opcję 1366x768 (nazywają ją HD) i do ich wyświetlania wystarczy jeden kanał. Wyższe rozdzielczości to 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000 i tak dalej. Wymagają one zazwyczaj 4 kanałów eDP.
Większość ekranów laptopów odświeża swoją zawartość 60 razy na sekundę. To jest ich częstotliwość odświeżania. Ekrany o wyższej częstotliwości odświeżania (144 Hz, 165 Hz, 240 Hz, 300 Hz itd.) są przeznaczone do potężnych laptopów do gier; wymagają one przeważnie 4-kanałowego, 40-pinowego połączenia eDP w wersji 1.4 lub wyższej.
Wreszcie, ale nie najmniej, ekran może być albo matowy, albo błyszczący. Ekrany błyszczące są ostrzejsze, jednak w obecności jakiegokolwiek źródła jasnego światła zachowują się jak lustra. Matowe ekrany są nieco łatwiejsze do pracy na zewnątrz, ponieważ odblaski są mniejszym problemem; jednak obraz na takich ekranach wydaje się nieco ziarnisty/rozmyty.
Jak panel jest przymocowany do pokrywy wyświetlacza?

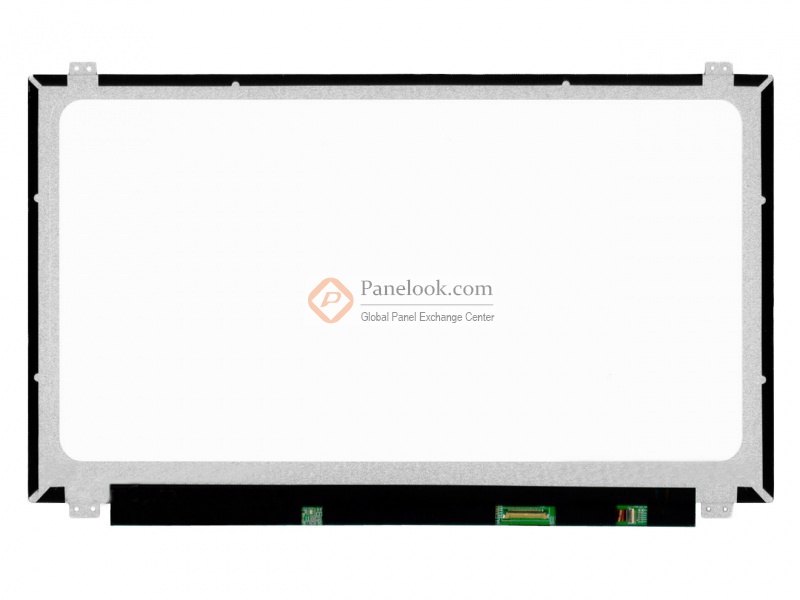

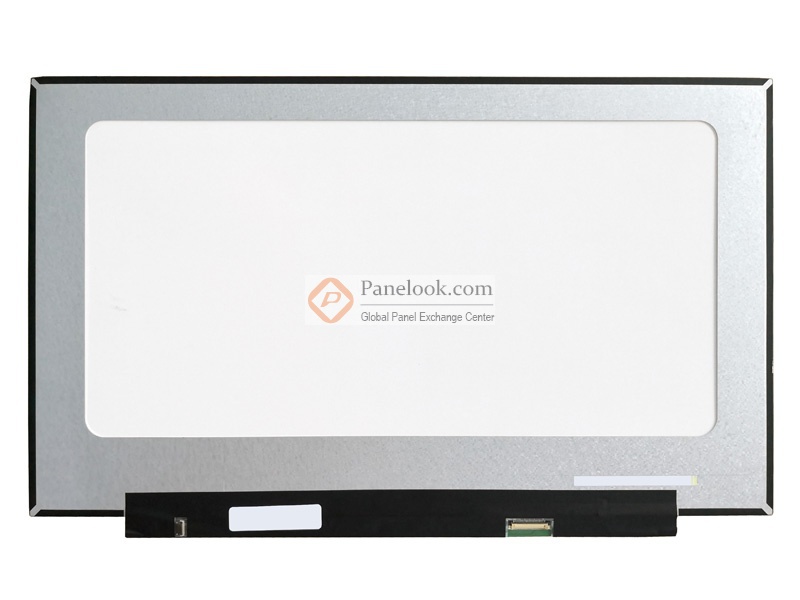

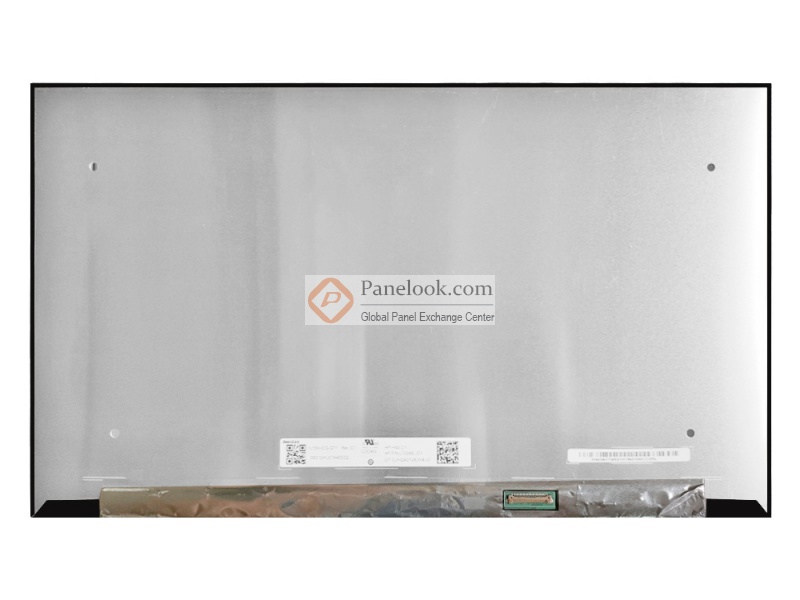

Niektóre panele są przykręcane do pokrywy wyświetlacza, podczas gdy inne są trzymane przez klej. Ponadto, mała płytka zawierająca sterownik panelu (i często również diody LED podświetlenia) może zwisać nieco poniżej panelu, lub może być zintegrowana z panelem w niepozorny sposób. Zanim kupisz nowy panel, będziesz musiał rozgryźć te ważne drobiazgi.
Jasność, współczynnik kontrastu, głębia kolorów (czytaj pokrycie przestrzeni barw)
Większość współczesnych paneli IPS ma jasność około 250 cd/m² i o ile jest to w zupełności wystarczające do pracy w pomieszczeniach, to aby użytkownik był w stanie rozróżnić zawartość ekranu na zewnątrz, wymagane będzie co najmniej 350 cd/m². Jeśli więc zadajemy sobie trud zakupu nowego panelu, warto zwrócić uwagę na panele jaśniejsze niż 300 nitów. W rzeczywistości, niektóre laptopy dostarczane są z opcjami ekranu tak jasnymi jak 1000 nitów, a nawet więcej.
Współczynnik kontrastu? Im więcej, tym lepiej. Wysokiej jakości panele mają współczynnik kontrastu 1000:1 lub wyższy.
Głębia kolorów. Teraz to jest miejsce, gdzie "WOW!" oddziela się od "Oh". Wyświetlacze tańszego rodzaju są ograniczone do 6-bitowej głębi kolorów, co oznacza, że nie będą w stanie pokryć więcej niż dwie trzecie sRGB lub połowę NTSC. Przyzwoite panele są 8-bitowe, co pozwala im wyświetlać blisko 100% sRGB i mniej więcej trzy czwarte NTSC; panele wyższej klasy (przywitaj się z AMOLED) są 10-bitowe i są w stanie pokryć przestrzenie kolorów NTSC i DCI-P3 niemal w całości.
Kompatybilność z obsługą dotykową
Jeśli ekran jest przystosowany do obsługi dotykowej, oznacza to zazwyczaj, że na jego wierzchu znajduje się dodatkowa warstwa szkła. Szkło jest połączone z drobną siatką bardzo cienkich przewodów, które pozwalają odpowiedniemu kontrolerowi zrozumieć, poprzez ciągłe mierzenie właściwości przewodów, że użytkownik dotyka ekranu, a następnie obliczyć, gdzie dokładnie to się dzieje i dać znać o tym systemowi operacyjnemu. Ekrany z obsługą dotyku mają tendencję do używania połączenia I2C lub USB i są ogólnie trudniejsze do pozyskania i wymiany niż ekrany bez obsługi dotyku.
Składanie wszystkiego w całość

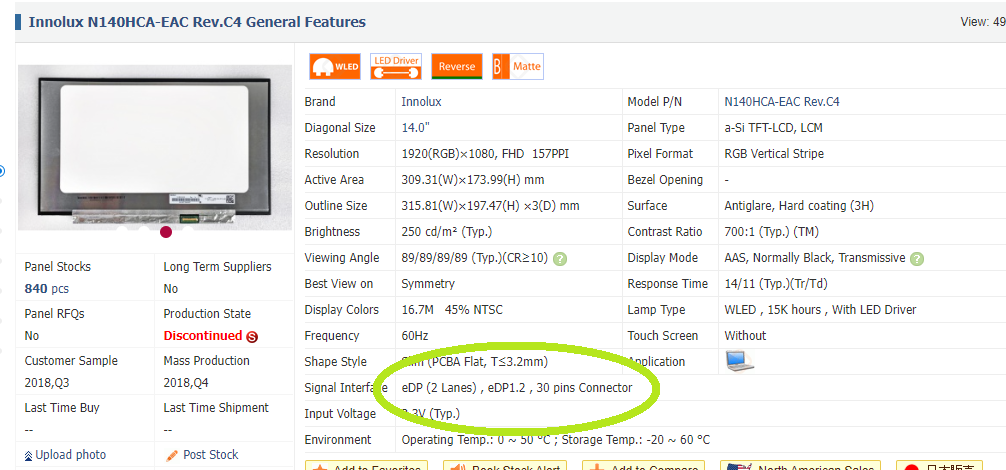

Teraz, gdy znamy już wszystkie podstawy, zobaczmy, co możemy zrobić z tą wiedzą. Załóżmy, że mamy tani laptop Asus z kiepskim 6-bitowym ekranem. Ten ostatni to 14-calowa przypadłość 1080p z dyndającą pod panelem płytą kontrolera.

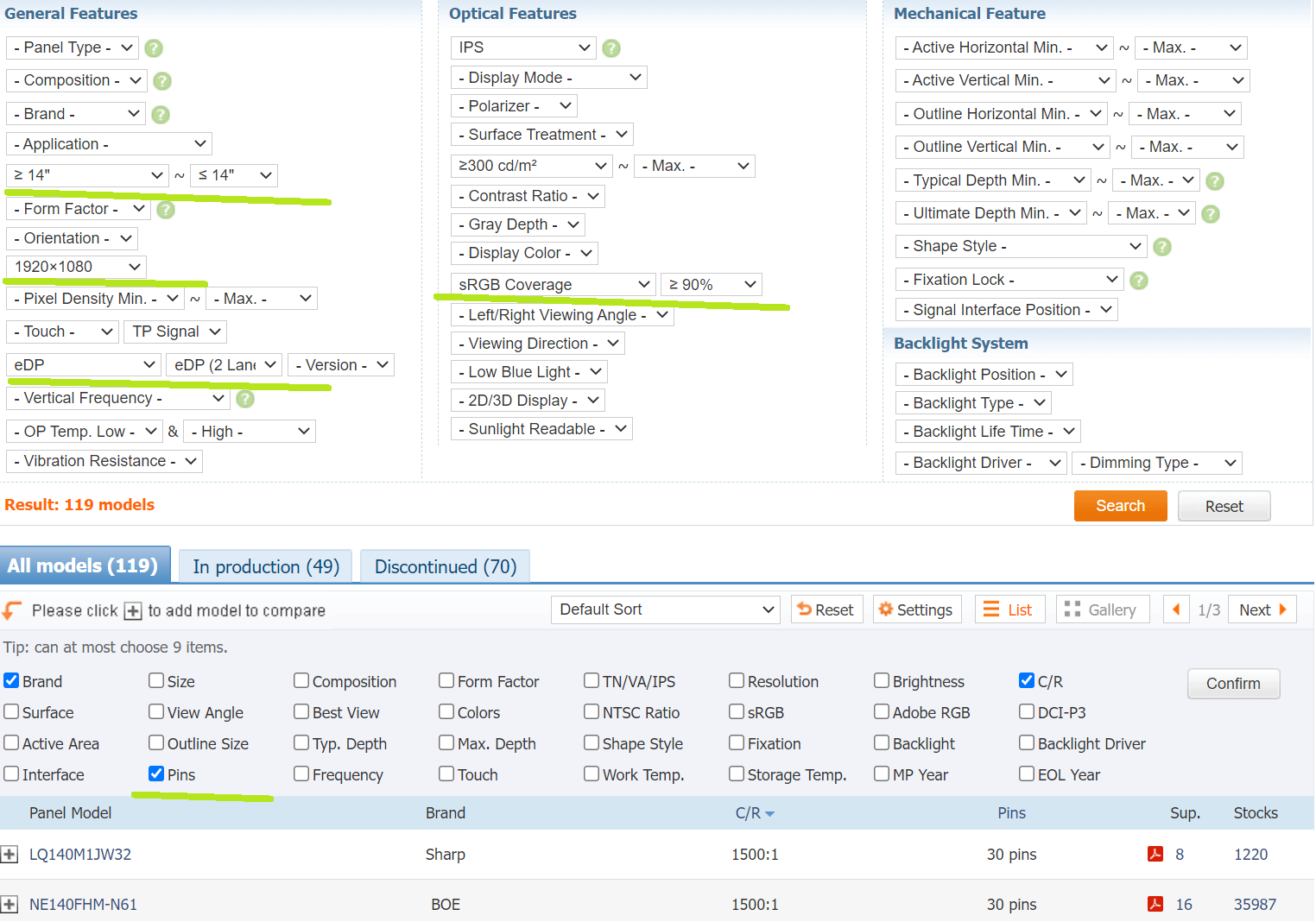

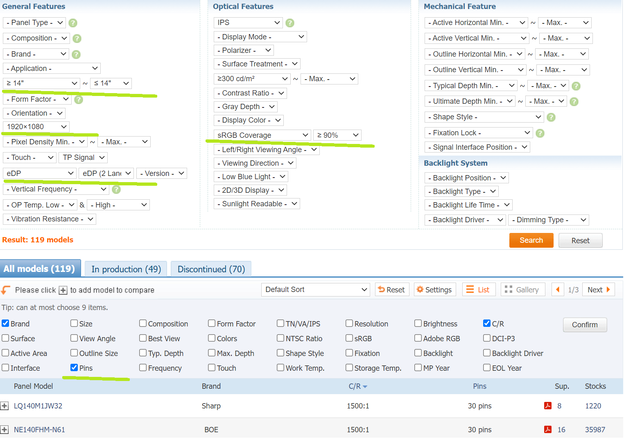

Zaawansowane wyszukiwanie w Panelook pozwoli nam znaleźć zamiennik dla tego panelu BOE w ciągu zaledwie minuty. Chcemy 14-calowy panel 1080p o jasności co najmniej 300 nitów i z co najmniej 90% pokryciem sRGB. Potrzebujemy, aby posiadał on 30-pinowe wejście eDP, które znajduje się w prawej części płyty (pod warunkiem, że panel jest odwrócony od nas). Zróbmy tak:
Proszę bardzo. Kilka firm robi dobrej jakości 14-calowe ekrany, które wykorzystują 30-pinowy, 2-kanałowy interfejs eDP. NE140FHM-N61 ma jasność 400 nitów, ponadprzeciętny kontrast i pełne pokrycie sRGB. Wygląda na to, że to świetna opcja. Pozostaje tylko kupić panel na eBayu lub na AliExpress, zainstalować go i bawić się.
