Modder konwertuje klawiaturę IIGS z 1986 roku Apple na bezprzewodową z nienaganną inżynierią wsteczną i nowoczesnymi funkcjami

Klawiatury mechaniczne w stylu retro są obecnie w modzie, a takie modele jak IBM Model M - choć nie są technicznie mechaniczne - przeszły w ostatnich latach od e-śmieci do prawdziwego złota maniaków. Model M nie jest jednak jedyną atrakcyjną klawiaturą z początków komputerów.

Niewielki YouTuber o pseudonimie mtt dostał w swoje ręce klawiaturę Apple Desktop Bus (około 100 dolarów w serwisie eBay) i zdecydował, że chce używać jej jako swojego codziennego sterownika. Zamiast konwertować ją na USB za pomocą prostego konwertera, postanowił wyposażyć klawiaturę z 1986 roku we wszystkie dzwonki i gwizdki nowoczesnej klawiatury mechanicznej.

Projekt - proszę zobaczyć poniższy dziennik wideo - rozpoczął się od odrobiny renowacji, przy użyciu procesu o nazwie Retrobright aby przywrócić niektórym bardziej żółtym klawiszom i elementom obudowy ich pierwotny, białawy blask. Od tego momentu rozpoczęła się prawdziwa praca. Celem projektu Mtt było wykorzystanie małego mikrokontrolera działającego pod kontrolą ZMK do przechwytywania naciśnięć klawiszy i przesyłania ich do formatu, który nowoczesny komputer mógłby odczytać za pomocą złącza USB typu C lub połączenia Bluetooth.

Aby to osiągnąć, mtt uciekł się do użycia mikrokontrolera Seeed Studio XIAO o wartości ~25 USD ze względu na jego kompaktowy rozmiar, który pozwoliłby na umieszczenie go wewnątrz górnej ramy klawiatury. Zanim jednak mógł zacząć podłączać i programować kontroler, musiał prześledzić ścieżki klawiatury, sondować multimetrem na końcu, aby potwierdzić, że ma prawidłowe wyjścia. Po zmapowaniu klawiszy zaprojektował niestandardową płytkę drukowaną, która zmieściłaby się w standardowej obudowie klawiatury obok Seeed Studio i poprowadziła wejścia klawiatury do mikrokontrolera.

Chociaż chciał zachować oryginalny urok i styl klawiatury Apple Desktop Bus, chciał również dodać nowe funkcje. W tym celu zastąpił standardowy przycisk zasilania małym programowalnym przyciskiem OLED - do wyświetlania parametrów życiowych i przełączania trybów - oraz dodał pokrętło na górze obudowy klawiatury. Aby to wszystko dopiąć na ostatni guzik, mtt ukrył nową baterię klawiatury do łączności bezprzewodowej pod małą standardową pokrywą między klawiszami alfanumerycznymi a klawiaturą NUM.

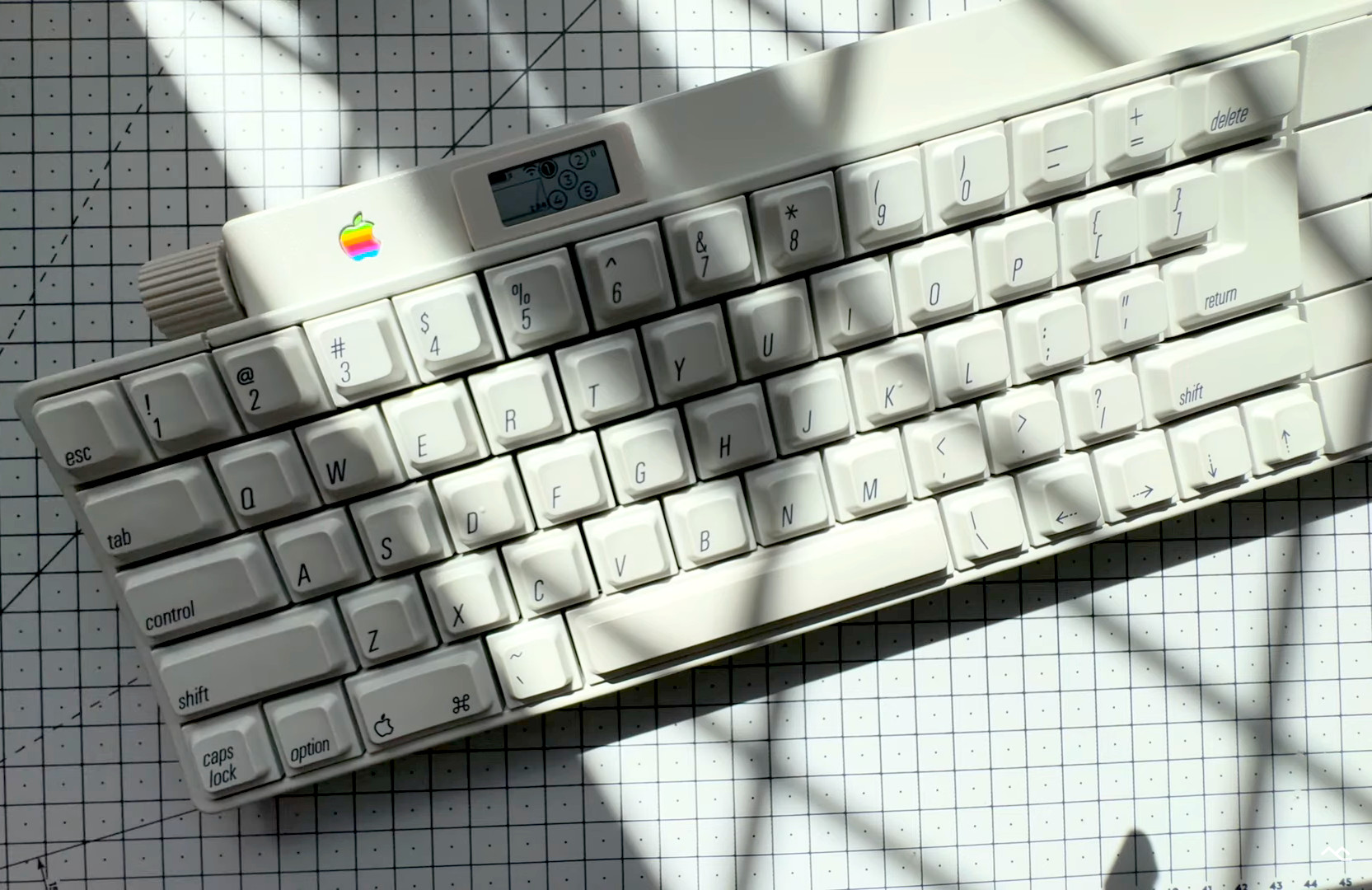

Efektem końcowym jest użyteczna klawiatura, która łączy w sobie nowoczesne funkcje, takie jak programowalność, łączność USB typu C i Bluetooth, a także interaktywny przełącznik trybu i programowalne pokrętło głośności, z klasyczną estetyką i wyczuciem pisania, które można uzyskać z klawiatury Apple z przełącznikami Alps.

Poza wydrukiem 3D kilku małych części, wykonaniem niestandardowej płytki PCB - obie można zamówić na stronie takiej jak PCBWay - trochę lutowania i drobnego demontażu, projekt wymagał w rzeczywistości minimalnych modyfikacji samej obudowy klawiatury, dzięki czemu może go powtórzyć w zasadzie każdy, kto ma pewną wiedzę techniczną. Mtt opublikował również pliki projektu dla kompilacji w serwisie GitHub dla każdego, kto chce śledzić projekt.
