Modderowi udało się zmieścić legendarny procesor graficzny 3dfx Voodoo 4 w laptopie

Legendarne procesory graficzne 3dfx Voodoo pojawiły się kilka razy w nagłówkach gazet w ostatnich latach, jako jedne z najrzadszych modeli najrzadszych modeli trafiły na aukcje. W 2000 roku producenci procesorów graficznych koncentrowali się wyłącznie na rozwiązaniach dla komputerów stacjonarnych, więc karty 3dfx Voodoo nigdy nie zostały przeniesione do laptopów w formie komercyjnej. Teraz, prawie ćwierć wieku później, przy całym postępie technologicznym, fan 3dfx zdołał zmodyfikować procesor graficzny Voodoo 4 do komputerów stacjonarnych, aby zmieścił się w laptopie.

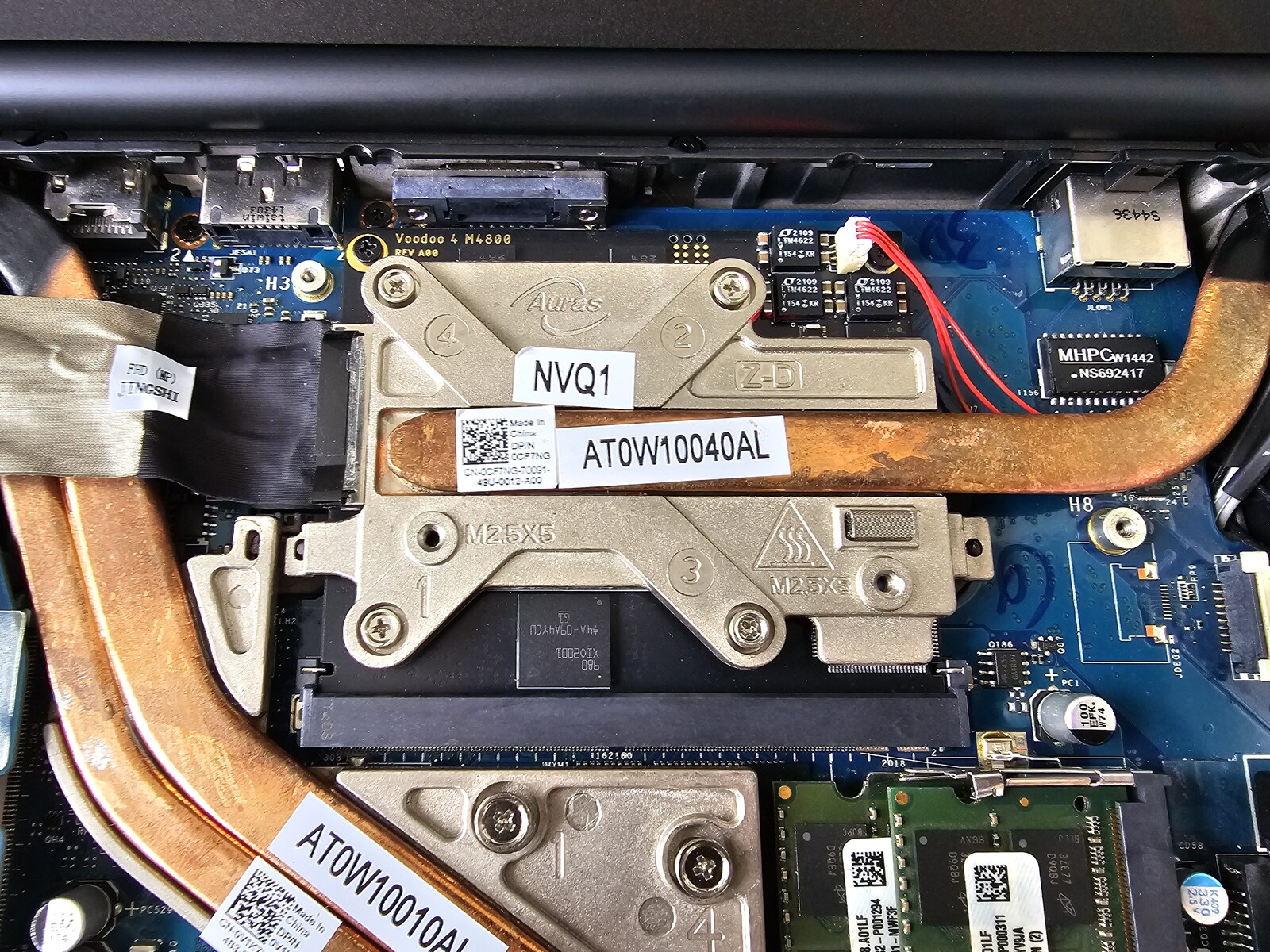

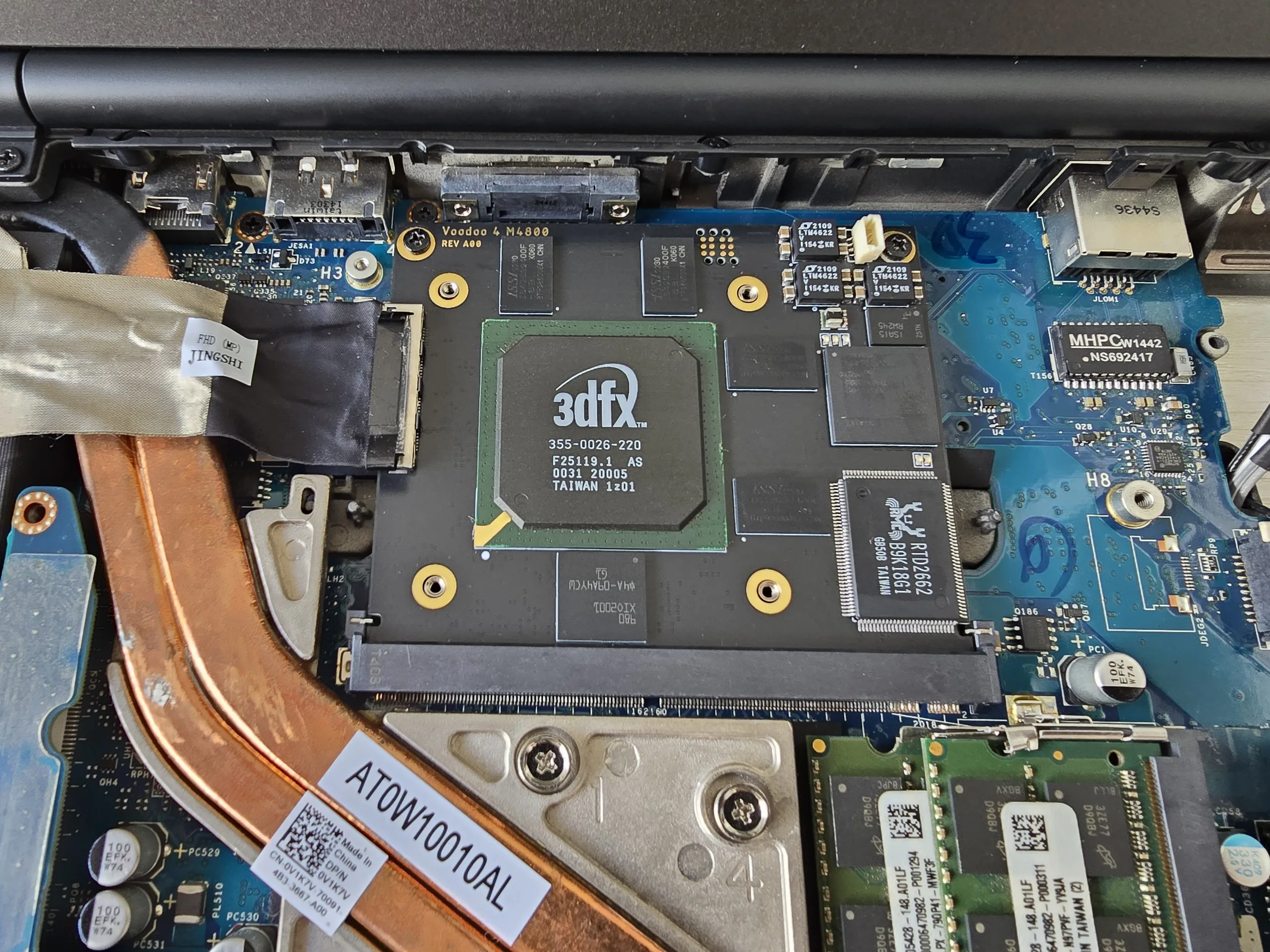

Trzeba przyznać, że laptop, o którym mowa, nie jest smukłym i lekkim modelem z ostatnich lat, ale 15,6-calowym Dell Precision M4800 z 2013 roku, który był napędzany przez procesor Intel Core i7-4950HQ z 32 GB pamięci RAM DDR3 i kartą graficzną Nvidia Quadro K2100M profesjonalny procesor graficzny. Nawet z grubszym profilem 256 mm, modder "sdz" wciąż musiał przejść przez kilka przeszkód, aby zmieścić GPU VSA-100 w laptopie Dell.

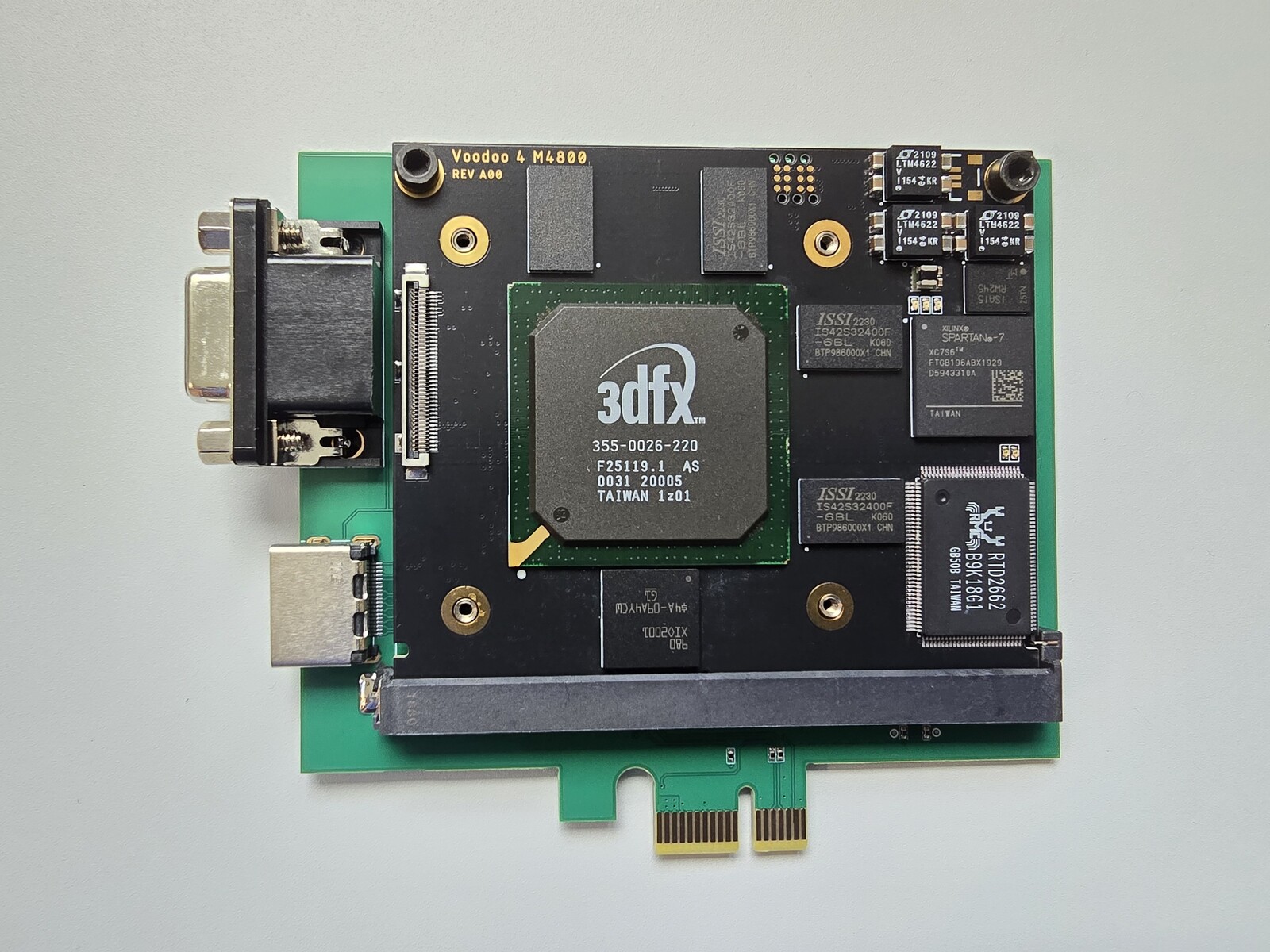

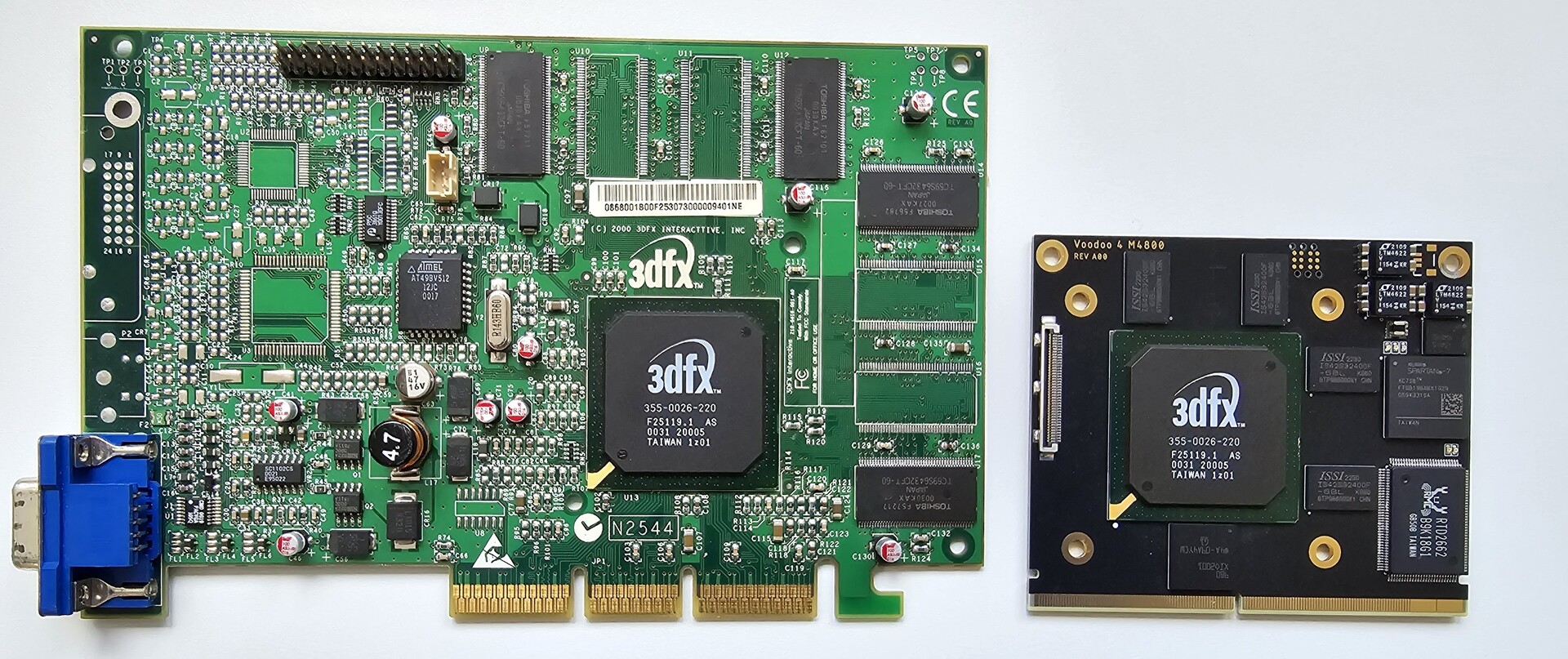

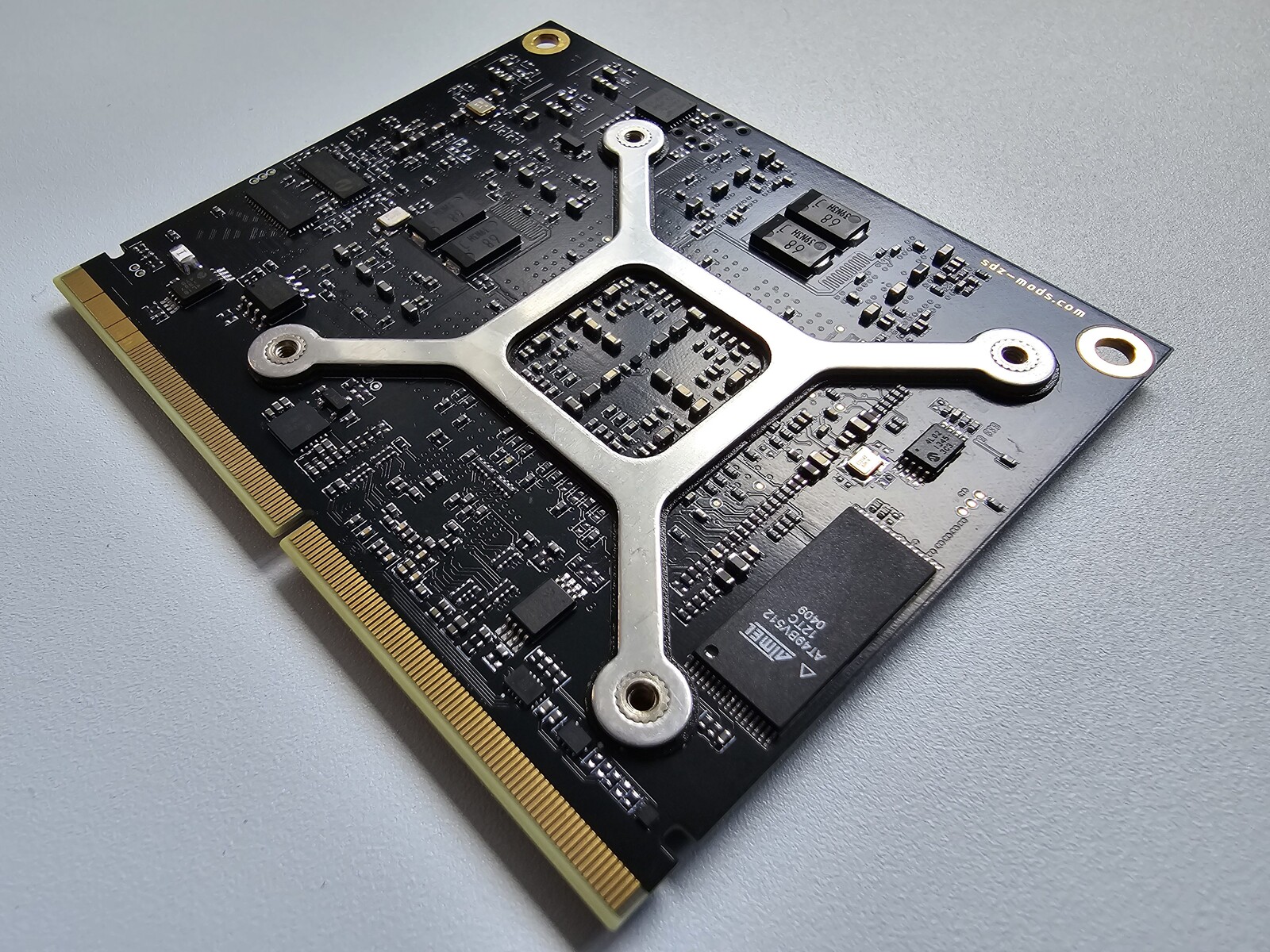

Po pierwsze, modder zaprojektował niestandardową płytkę PCB MXM, która jest około trzy razy mniejsza (7x8 cm) niż oryginalna płytka PCB dla komputerów stacjonarnych. Sdz przyznaje, że płytka PCB jest "nieco zapchana", ponieważ zawiera układ Voodoo 4, mostek PCI-PCI, FPGA, skaler rozdzielczości, który zwykle znajduje się w monitorze, mikrokontroler, zasilacze i różne mniejsze obwody. Dodatkowo, GPU korzysta z aż 64 MB pamięci VRAM, czyli o 32 MB więcej niż oryginalny układ Voodoo 4 4500. Modder stworzył również płytkę nośną MXM, która łączy się z komputerem stacjonarnym za pośrednictwem złącza PCIe, aby łatwiej rozwiązywać problemy.

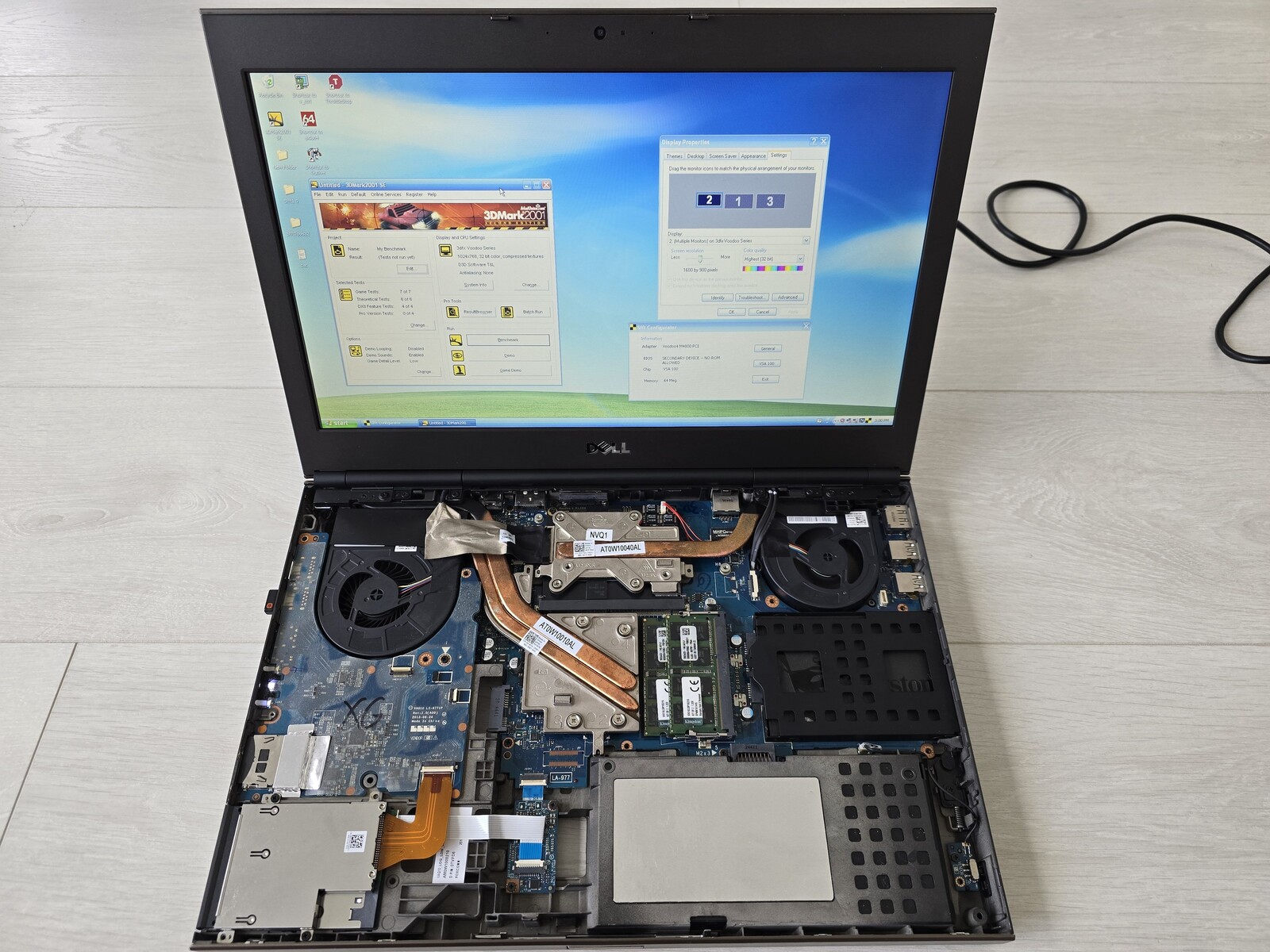

W przypadku w pełni funkcjonalnej płyty MXM, kompatybilność rozdzielczości jest oferowana w zakresie od 640 x 480 do 1600 x 1024. Laptop Dell wykorzystuje panel 1080p, ale obsługa tej rozdzielczości jest problematyczna dla układu VSA-100. Podkręcanie wariantu MXM było nieco skomplikowane. Proces ten działa tylko z Voodoo 5 Overclocker 1.0 w systemie Windows XP. Sdz był w stanie zwiększyć taktowanie rdzenia i pamięci RAM do 200 MHz przy 2,9 V VCORE z domyślnych 166 MHz. Podkręcona konfiguracja pozwoliła uzyskać najwyższy wynik w historii Voodoo 4 wynoszący 2148 punktów w 3DMark 2001 SE przy domyślnych ustawieniach 1024x768 32bpp.

Najwyraźniej do rozwiązania pozostało jeszcze kilka problemów, takich jak niepoprawne działanie skalera w niektórych rozdzielczościach oraz przesunięcie obrazu o 5 pikseli w prawo. Co więcej, temperatury 85,9º C w spoczynku i 87,6º C pod obciążeniem wydają się nieco wysokie przy domyślnym napięciu 2,5 V VCORE i taktowaniu rdzenia 166 MHz, ale modder twierdzi, że mieszczą się one w specyfikacji, jako że stary odpowiednik TJ max jest ustawiony na 125º C.
