Nowy radioteleskop o otwartym kodzie źródłowym może widzieć sygnały Wi-Fi przez ściany

Korzystając z koncepcji zaczerpniętych z radioastronomii, zespół The Thought Emporium z powodzeniem opracował open-source'ową wersję funkcjonalnego radioteleskopu o nazwie XJ9. Charakteryzujący się modułową konstrukcją, XJ9 może wykrywać częstotliwości Wi-Fi 2,4 GHz i ma wiele przystawek do różnych zastosowań, takich jak automatyczna wieżyczka do rzutek i ramię noża. Jednak możliwości XJ9 jako radioteleskopu są zdecydowanie najbardziej imponujące.

Opierając się na poprzednim projekcie znanym jako Cogsworth, zespół stworzył wyrafinowany system do wykrywania i wizualizacji intensywności mikrofal uwalnianych przez routery Wi-Fi. Mikrofale uwalniane przez routery oscylują na częstotliwości około 2,4 GHz, a ponieważ mikrofale są formą światła, możliwe jest stworzenie urządzenia, które może przechwytywać te częstotliwości. Jest to ta sama koncepcja wykorzystywana w radioastronomii, ponieważ wiele form zjawisk astrologicznych wytwarza promieniowanie elektromagnetyczne podczas ich występowania. Typowe przykłady obejmują czarne dziury, dżety gazowe i kwazary, z których wszystkie zostały sfotografowane dzięki radioteleskopom mierzącym wytwarzane przez nie częstotliwości radiowe. Podobnie, mała wersja radioteleskopu może zrobić to samo dla Wi-Fi, gdy jest dostrojona do odpowiedniej częstotliwości.

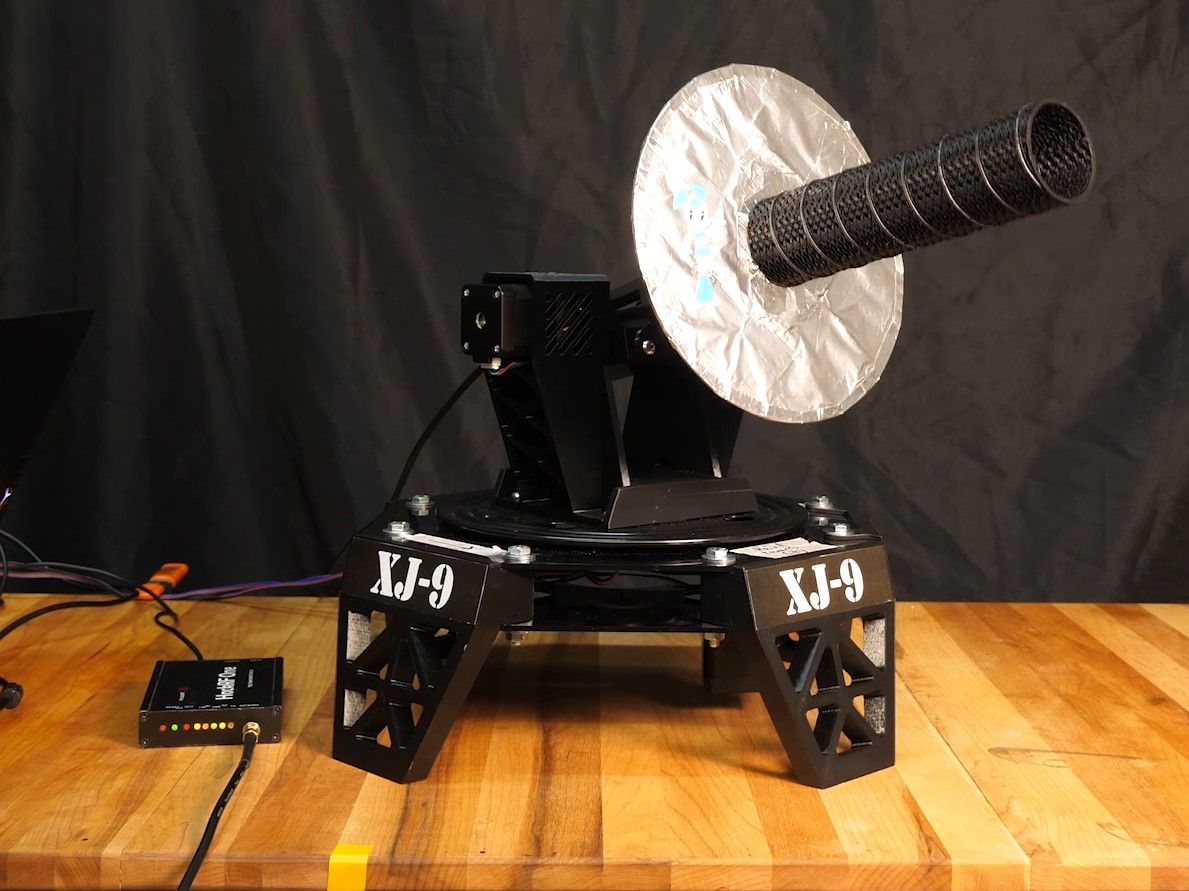

XJ9 to przede wszystkim radioteleskop wydrukowany w 3D, który posiada wiele ulepszeń w stosunku do poprzedniej wersji zespołu, w tym motoreduktory krokowe, napędy pasowe i płaskie łożysko. Po podłączeniu anteny XJ9 wykorzystuje radio definiowane programowo lub SDR, aby przekształcić fale radiowe uderzające w antenę w użyteczne dane. W tym przypadku zespół wykorzystuje HackRF SDR do przechwytywania fal radiowych z routera. Następnie, używając radia GNU do przetwarzania danych, XJ9 wykonuje pomiary wykrytych fal radiowych w różnych pozycjach, tworząc skan swojego otoczenia. Niestety, pierwsze testy nie przyniosły dokładnych wyników, a zespół odkrył, że konfiguracja radia GNU normalizowała odczyty zamiast wychwytywać skoki, co powodowało, że skany były niedokładne. Po prostej naprawie XJ9 zaczął rejestrować dokładne hotspoty promieniowania Wi-Fi.

Chociaż jest to imponujące osiągnięcie, zespół ma większe nadzieje na rzeczywiste zastosowania XJ9. Eksperyment jest w rzeczywistości dowodem koncepcji tego, co jest znane jako pasywny radar. Opierając się na idei promieniowania Wi-Fi jako formy światła, zespół ma nadzieję wykorzystać Wi-Fi lub sąsiednią częstotliwość do oświetlania obiektów w okolicy, skutecznie pozwalając XJ9 widzieć przez ściany i budować mapę 3D swojego otoczenia. Jednak zanim będzie to możliwe, zespół musi wykonać znaczną pracę. Proszę odwiedzić poniższe zasoby, aby uzyskać więcej informacji na temat budowy lub uzyskać dostęp do plików 3D dla XJ9.
