Test Lenovo ThinkPad T540p
08/04/2014

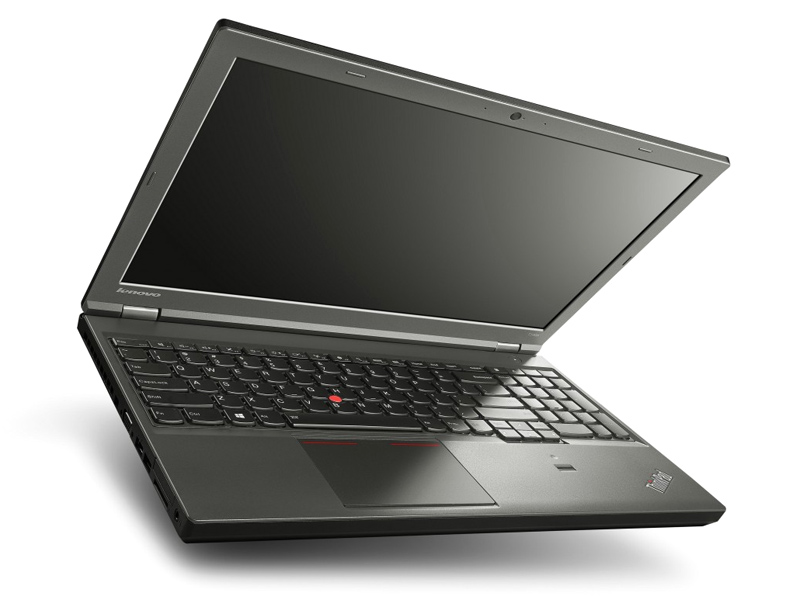

T540p to oldskulowy, rasowy ThinkPad. Przetestowany model miał bogate wyposażenie, obejmujące m.in. matrycę 3K, czterordzeniowy procesor, kartę grafiki Nvidii, dysk Samsung SSD 840 o pojemności 250 GB i wbudowany modem WWAN.
Obudowa

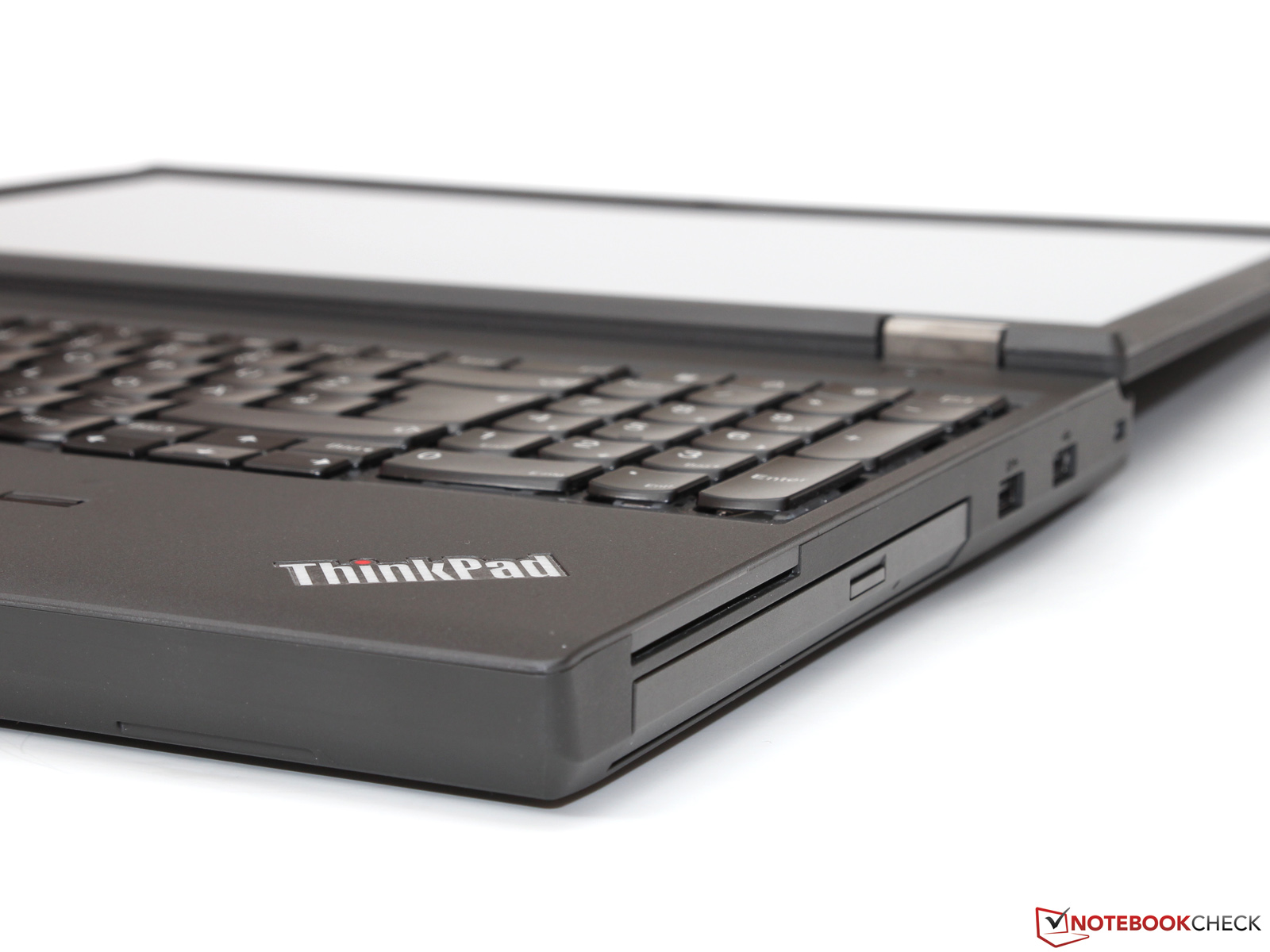

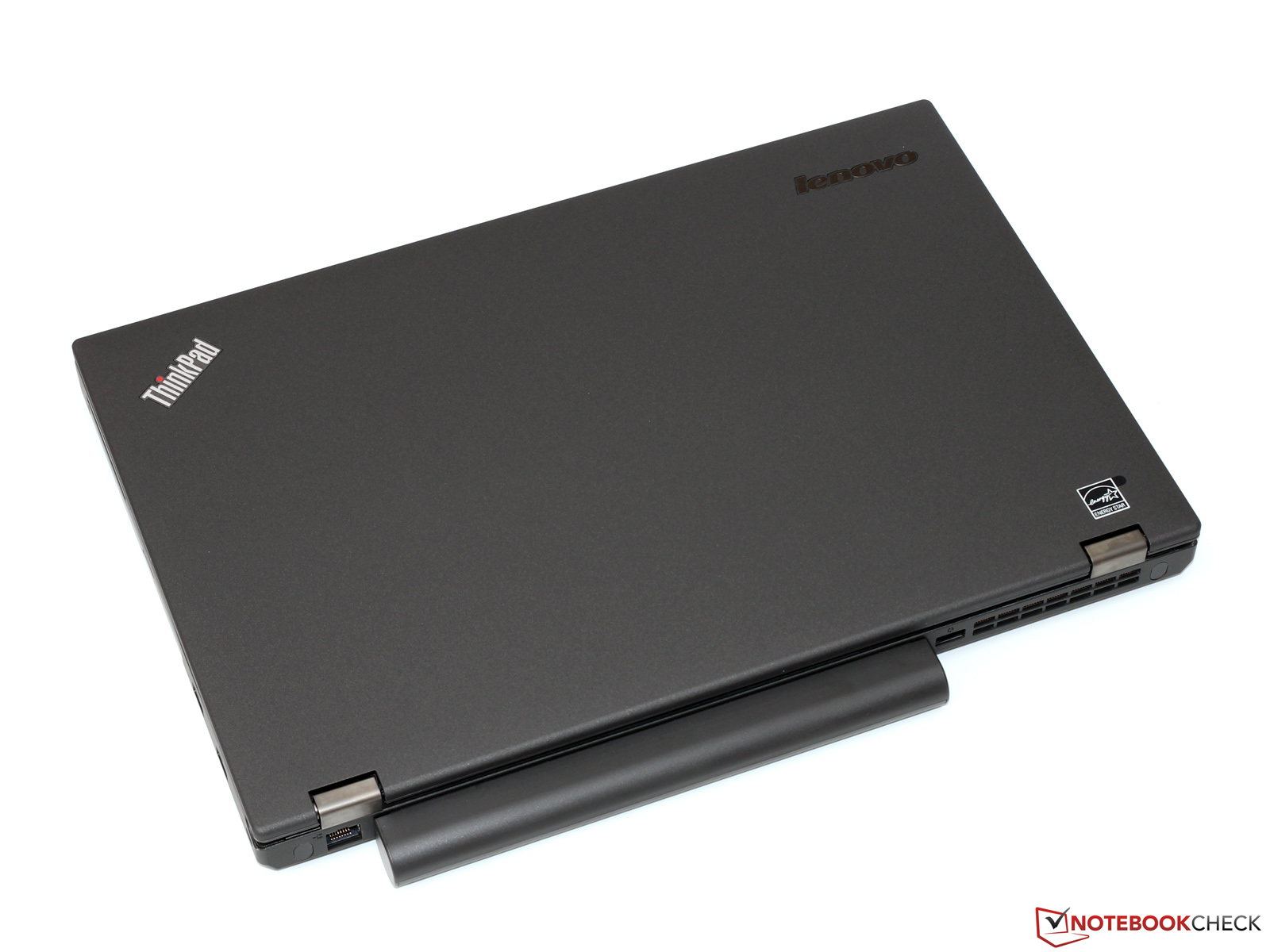

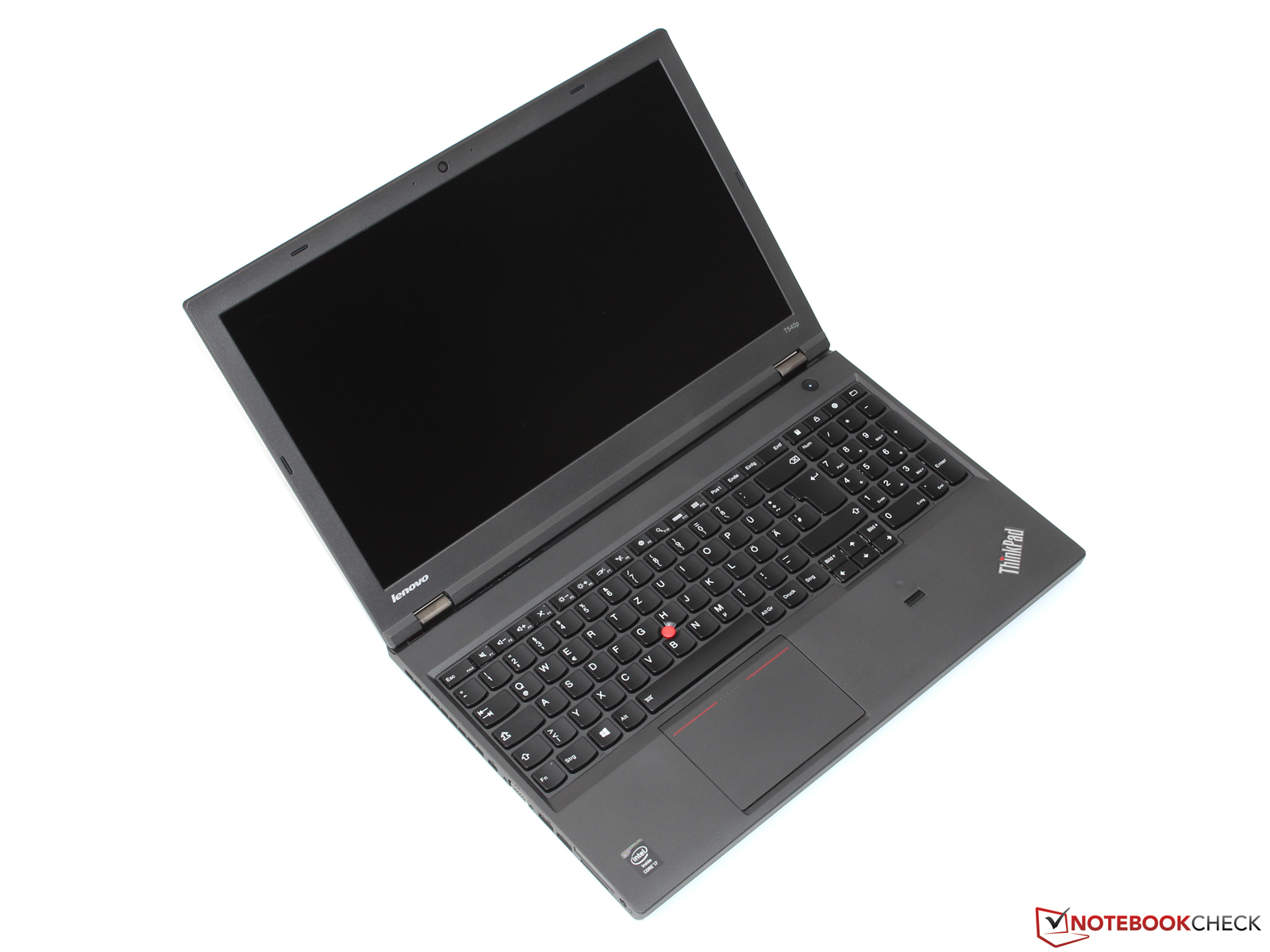

Choć można w nim dostrzec pewne cechy starszych ThinkPadów, model T540p to zupełnie nowa konstrukcja i znacznie różni się od T530. Konstrukcja ta jest nam jednak znana - T540p bazuje na tym samym projekcie, co model W540.

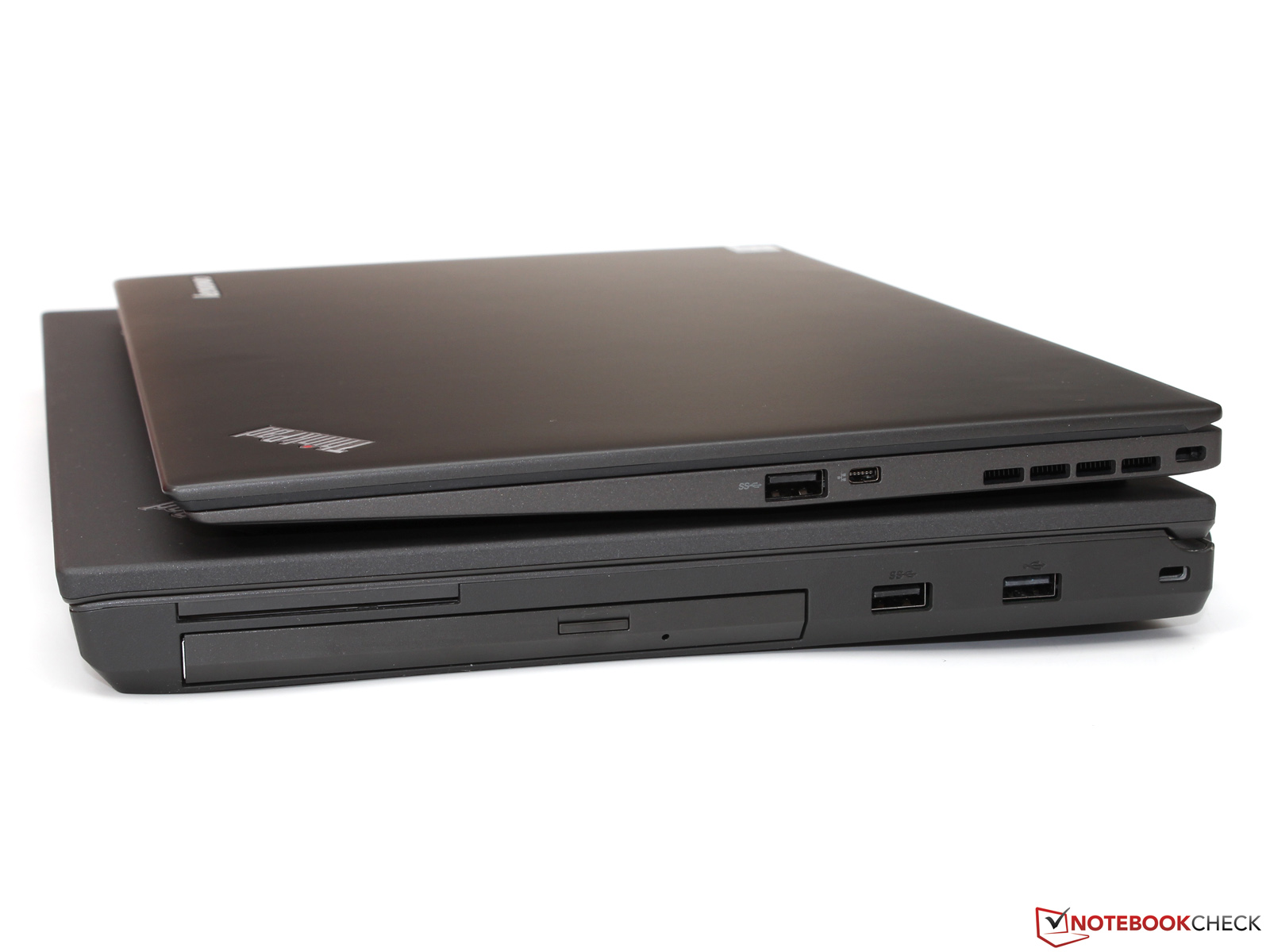

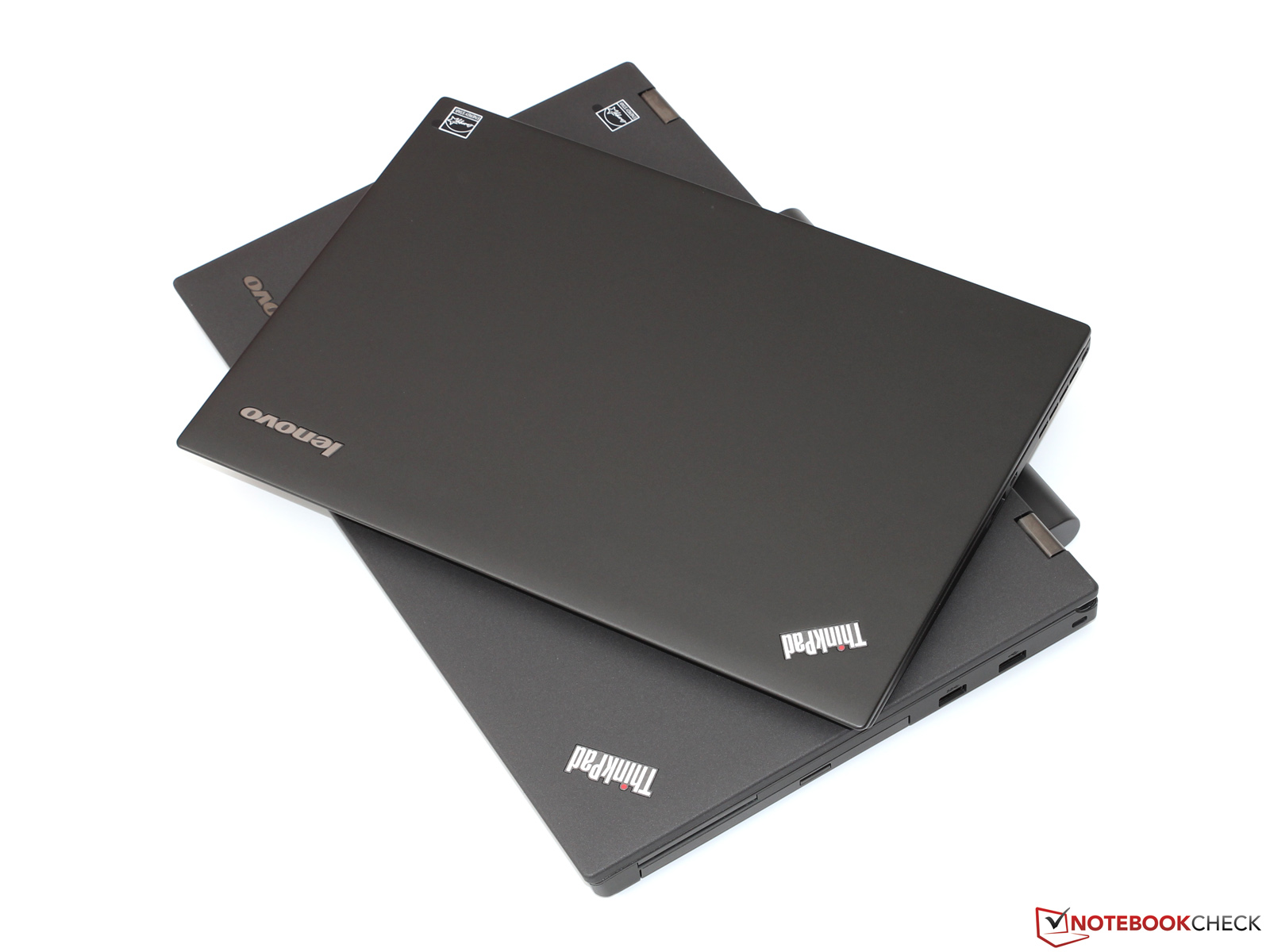

ThinkPad T540p waży około 2,6 kg i jest minimalne lżejszy od T530. Omawiany model jest też o około 6 mm cieńszy. Co ciekawe, wersja z matrycą HD Ready jest trochę grubsza (ma 34 a nie 30 mm wysokości). Obudowa jest wykonana z tworzywa wzmocnionego włóknem szklanym (GFRP). Konstrukcja jest stosunkowo potężna jak na dzisiejsze standardy, ale dzięki temu jej sztywność stoi na wysokim poziomie. ThinkPad T540p nie może się jednak pod tym względem równać z laptopami o aluminiowej obudowie. Kompozyt GFRP jest wprawdzie relatywnie elastyczny, ale niełatwo spowodować jego pęknięcie, więc nie ma się czym przejmować. Na szczególną pochwałę zasługują metalowe zawiasy, które chodzą ciężko ale precyzyjnie.

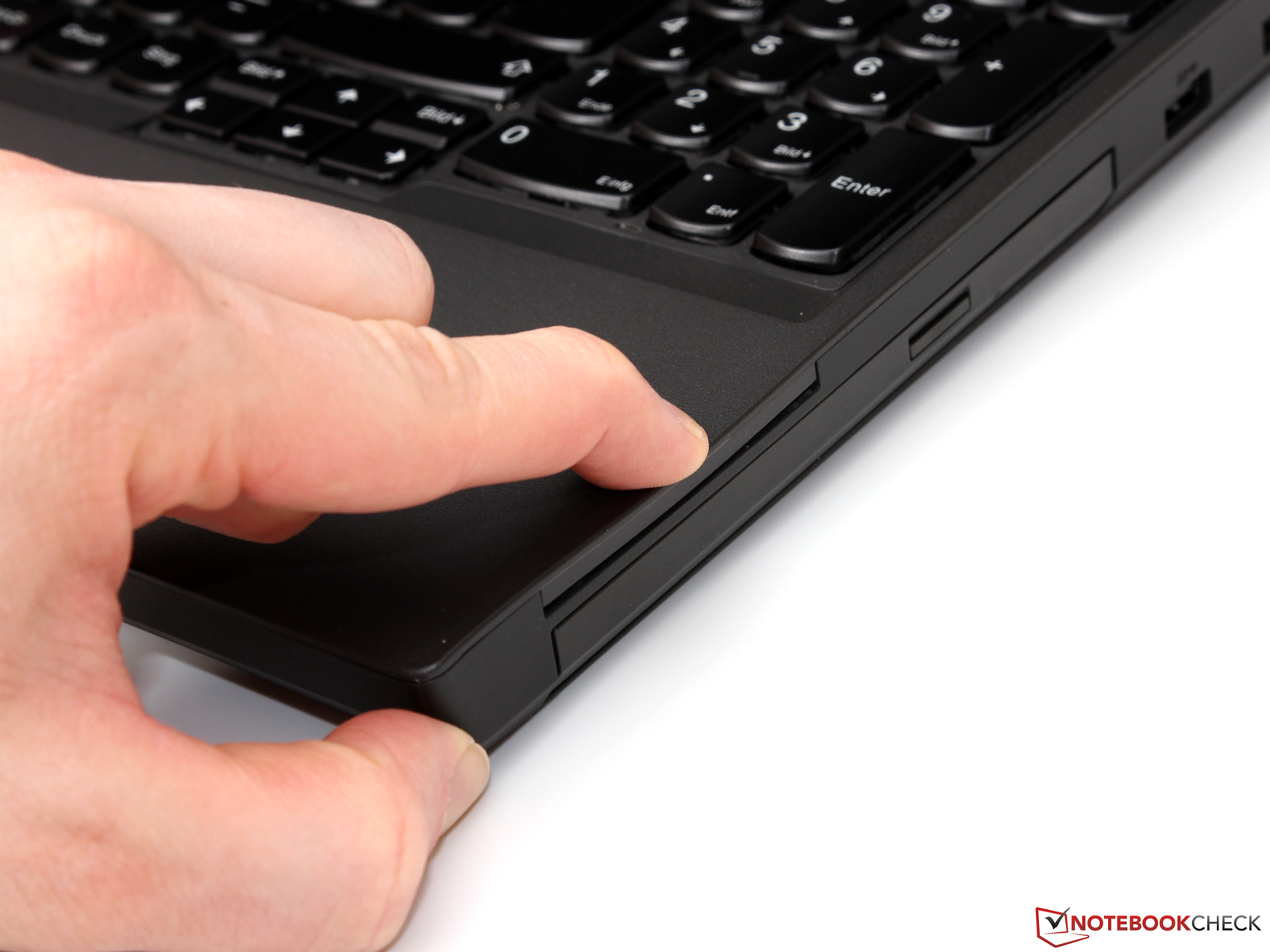

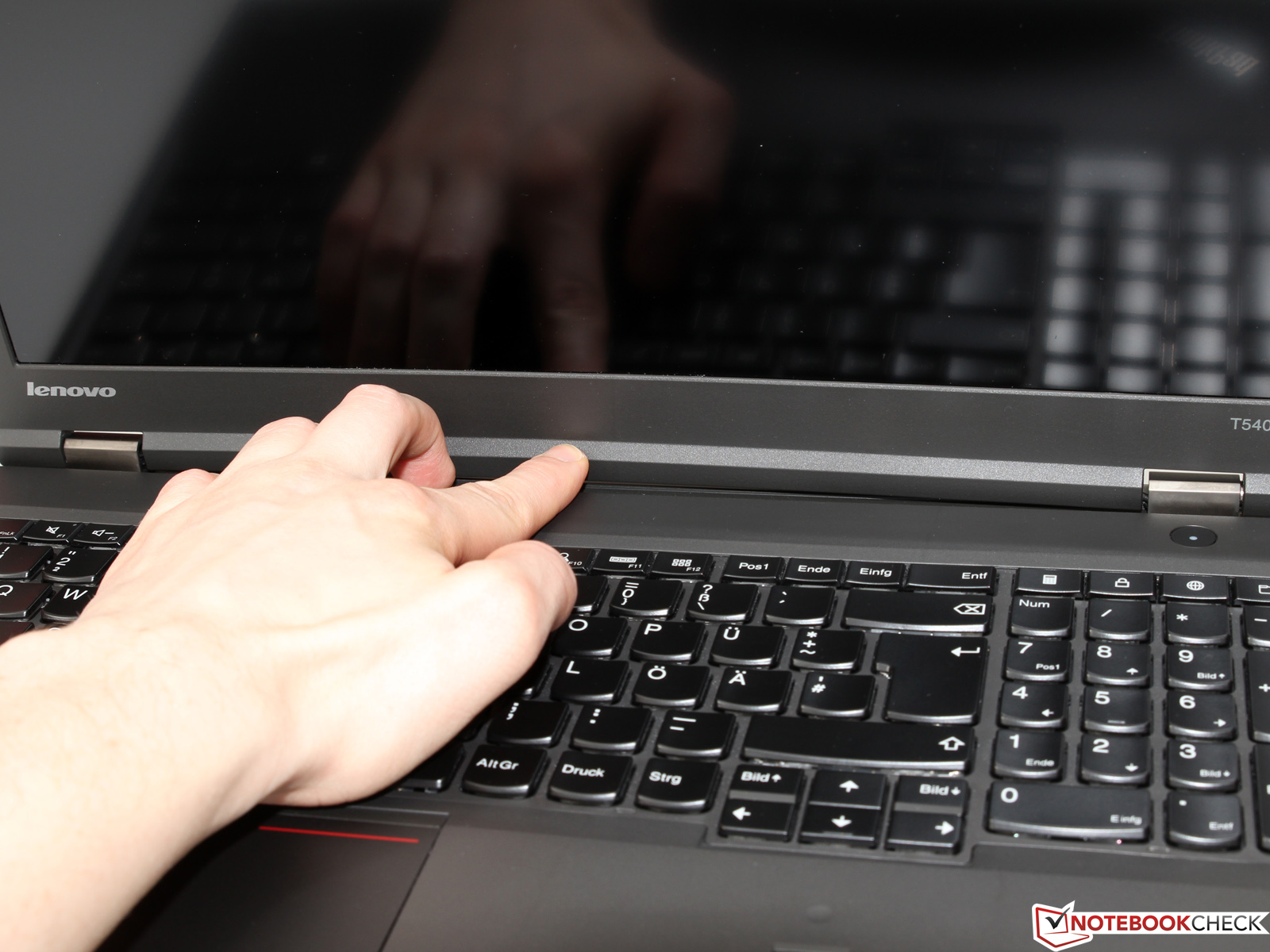

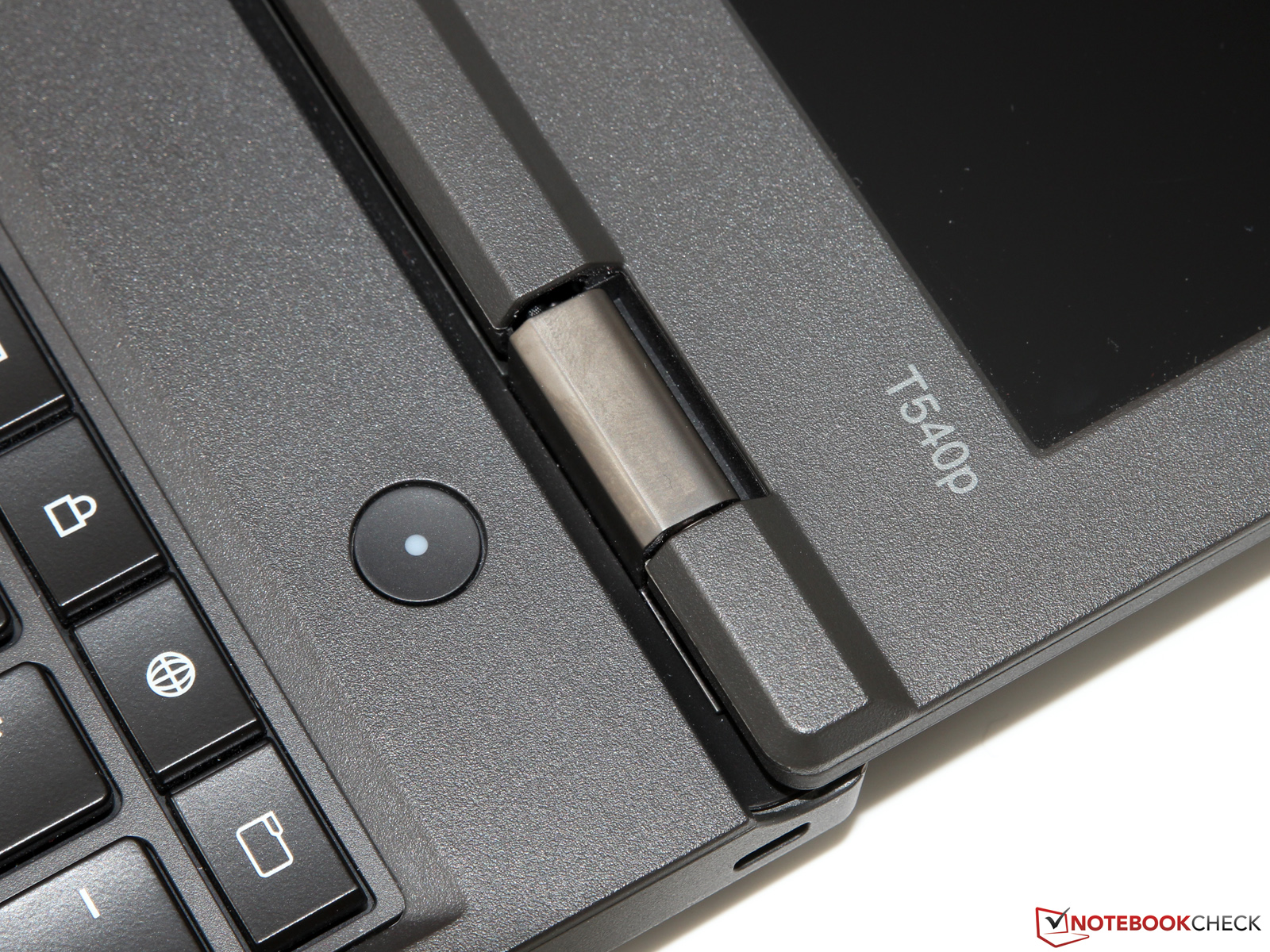

Jeżeli chodzi o jakość wykonania, w testowanym egzemplarzu nie stwierdzono większych mankamentów. Odstępy między elementami były w przeważającej mierze małe, a wszystkie krawędzie były odpowiednio zaokrąglone.

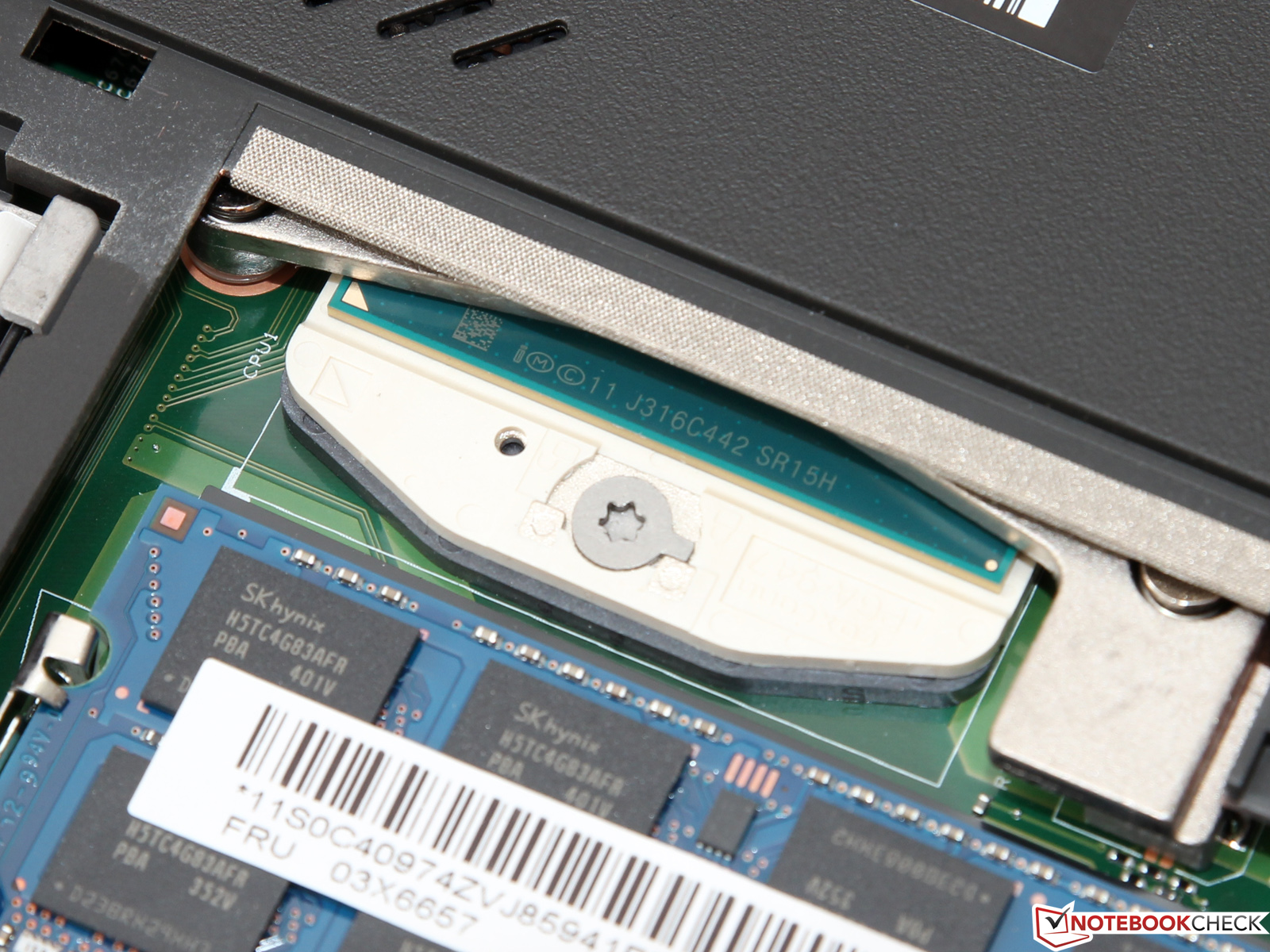

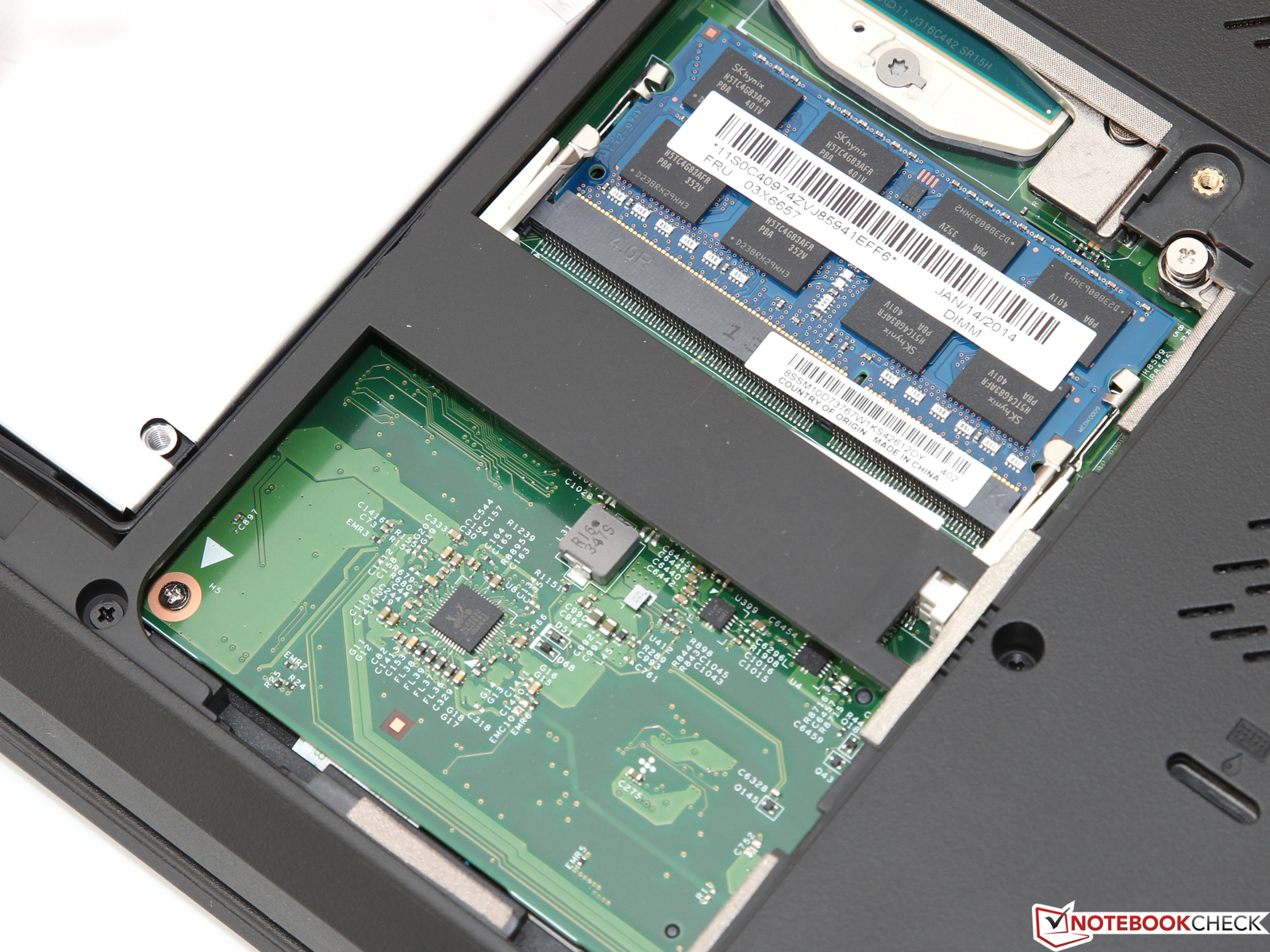

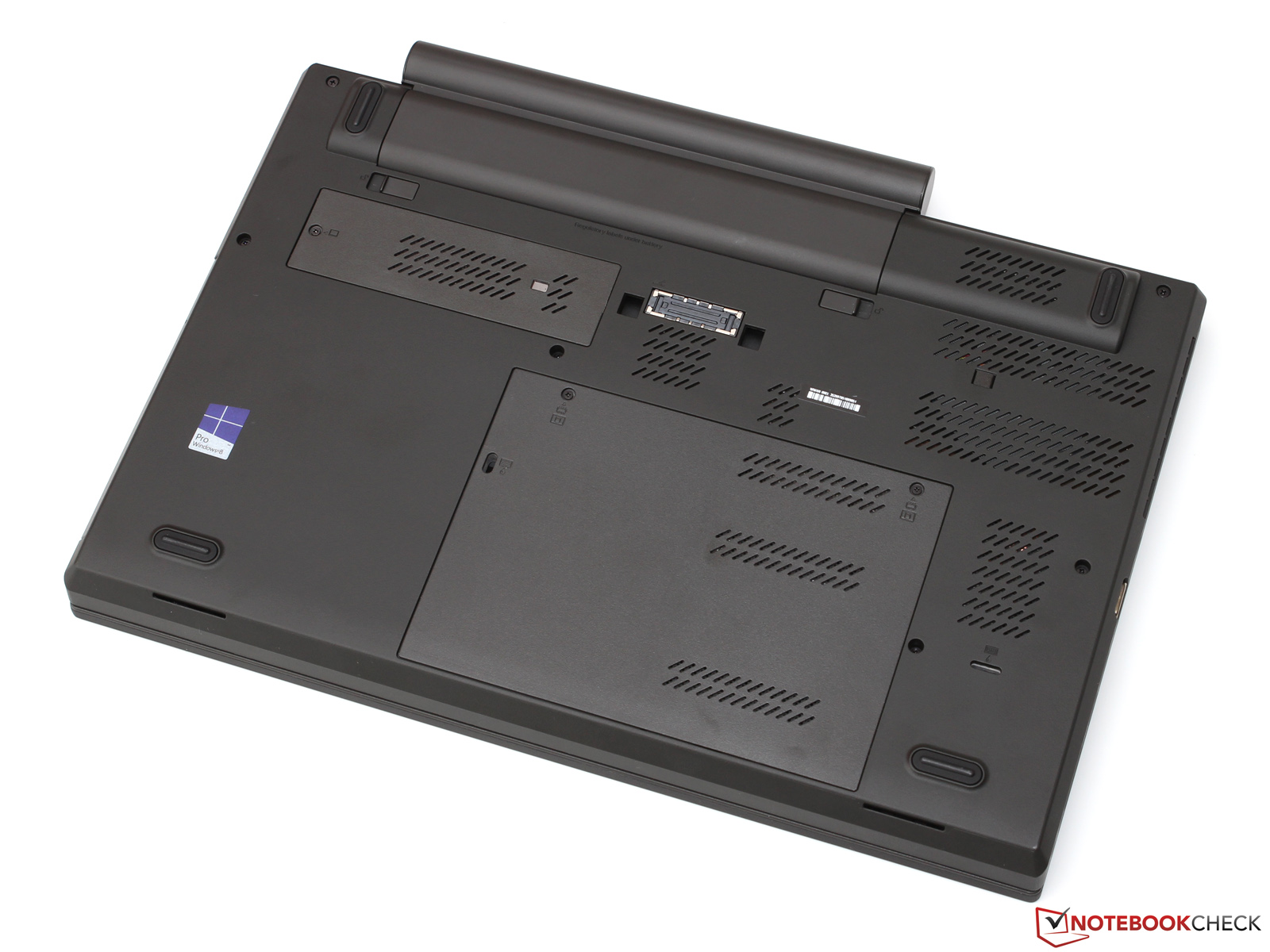

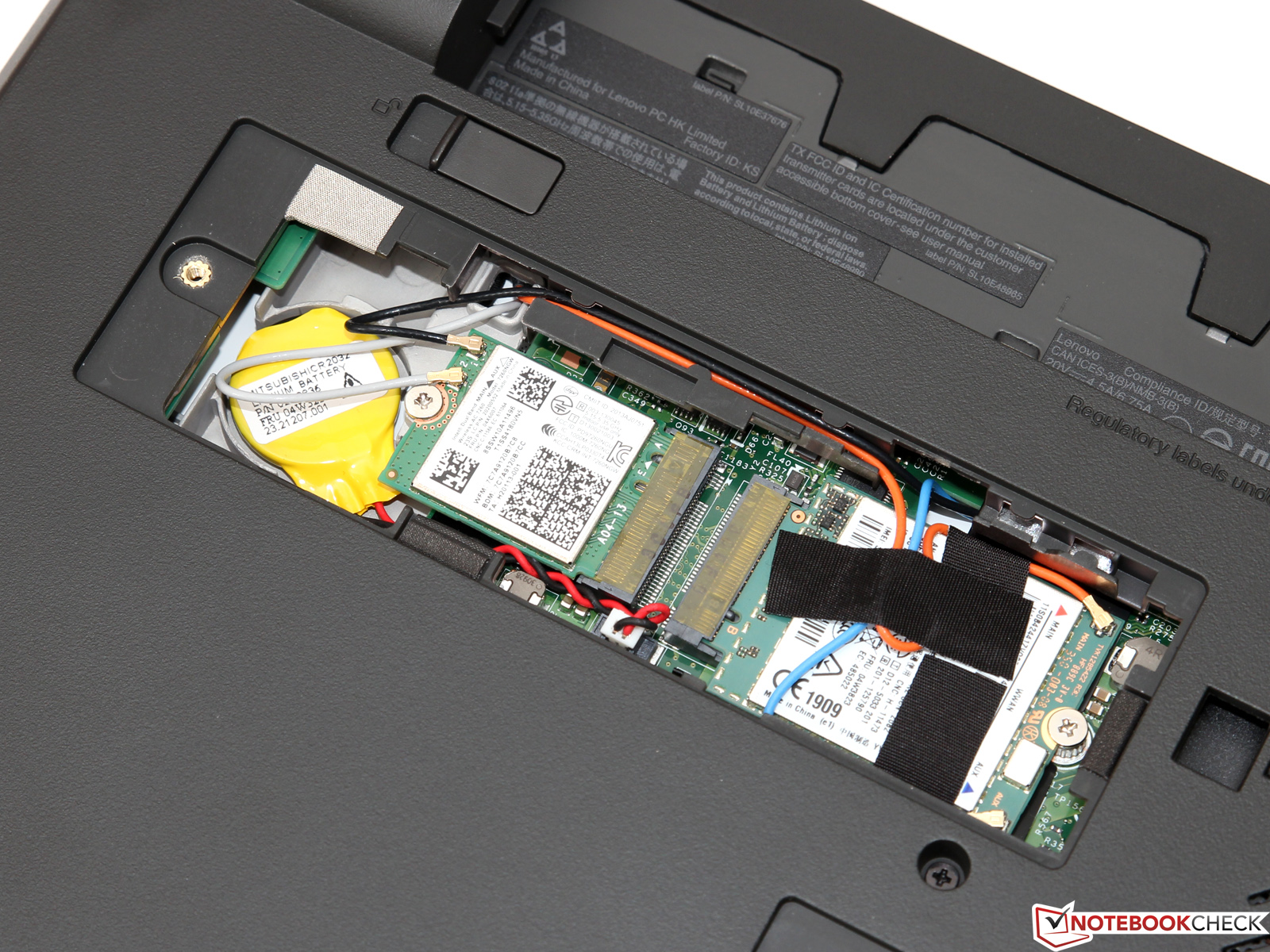

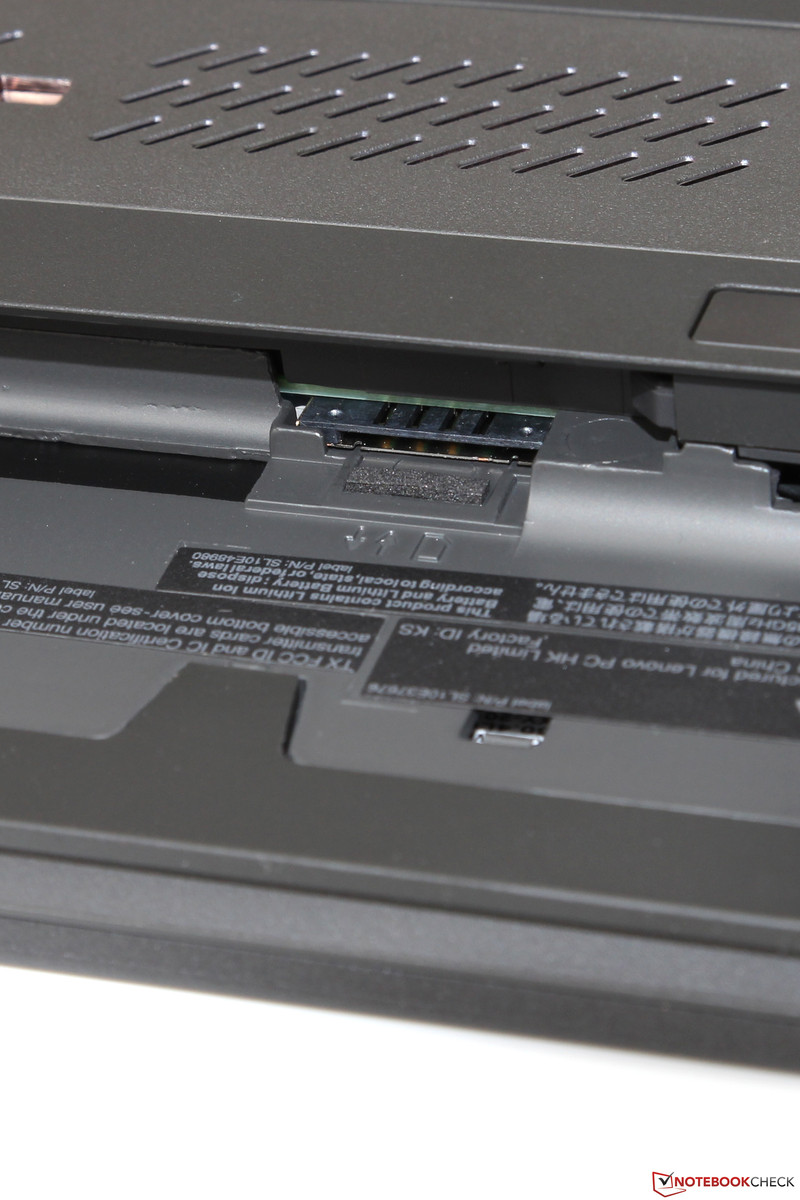

Na spodzie jednostki zasadniczej znajdują się dwie pokrywy serwisowe, które można zdjąć przy użyciu śrubokręta. Wewnątrz znajdują się dwa moduły łączności bezprzewodowej (WLAN i WWAN, oba pod M.2), zajęta zatoka dysku SATA 2,5" (mieszcząca nośniki o wysokości do 9,5 mm) oraz oba gniazda pamięci RAM (jedno z nich było wolne).
Dostęp do innych podzespołów wymaga większego demontażu obudowy. W podręczniku użytkownika są przedstawione odpowiednie procedury krok po kroku. Da się wymienić procesor, który jest osadzony w gnieździe.

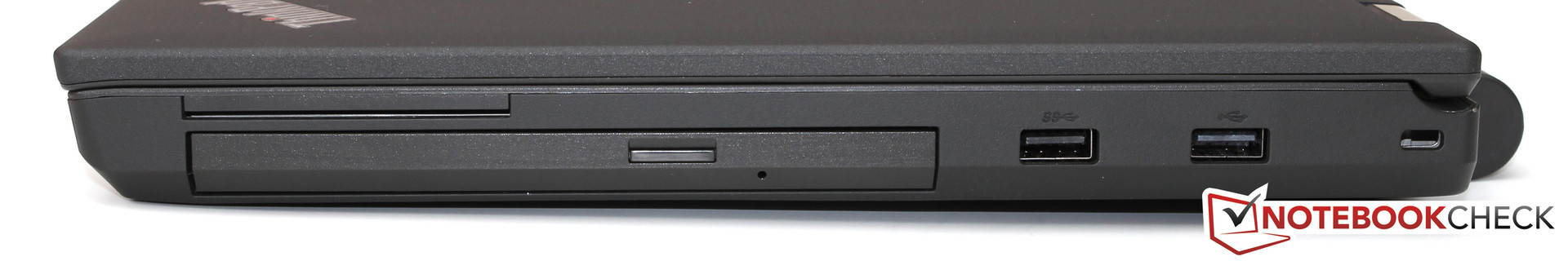

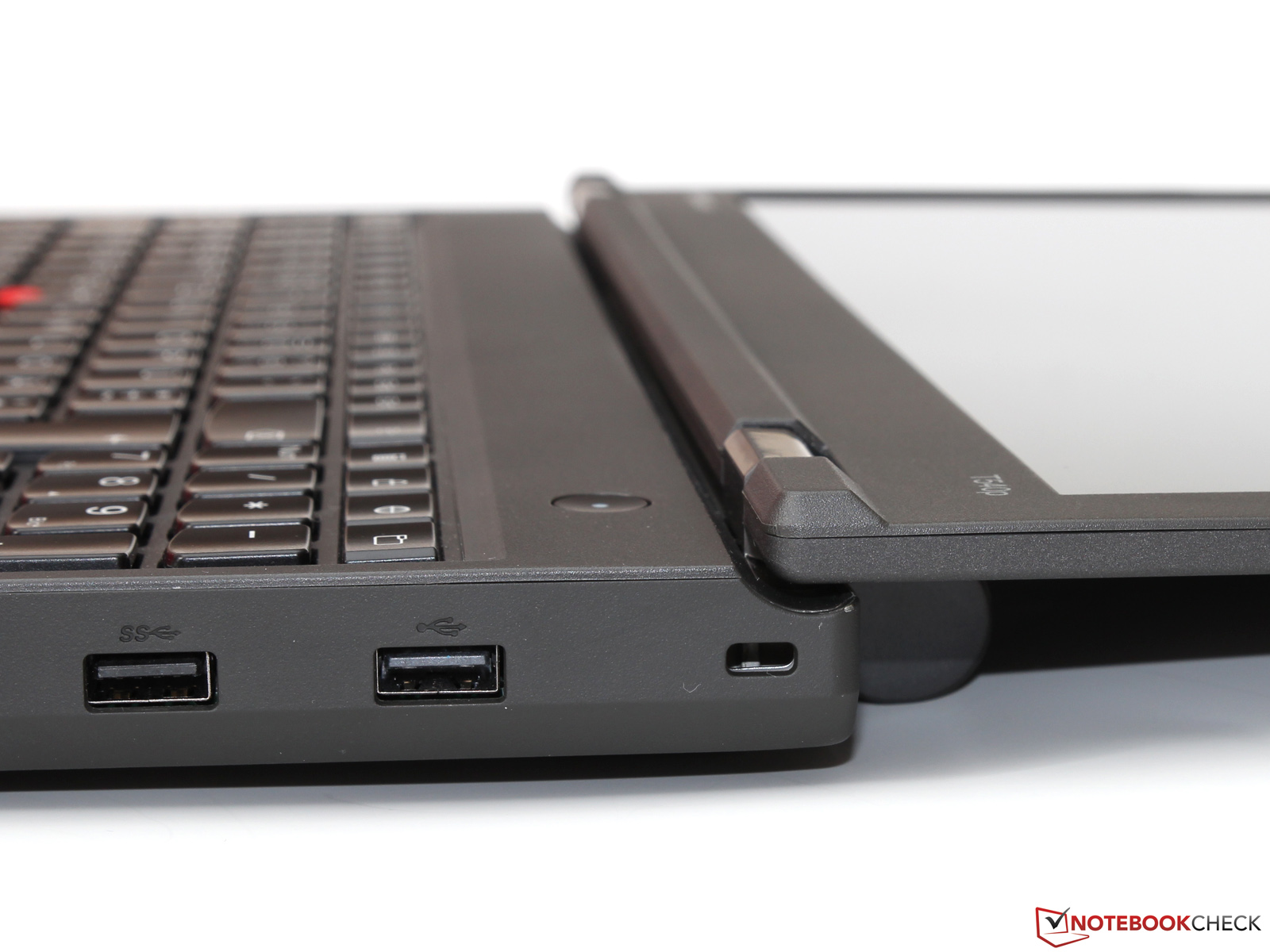

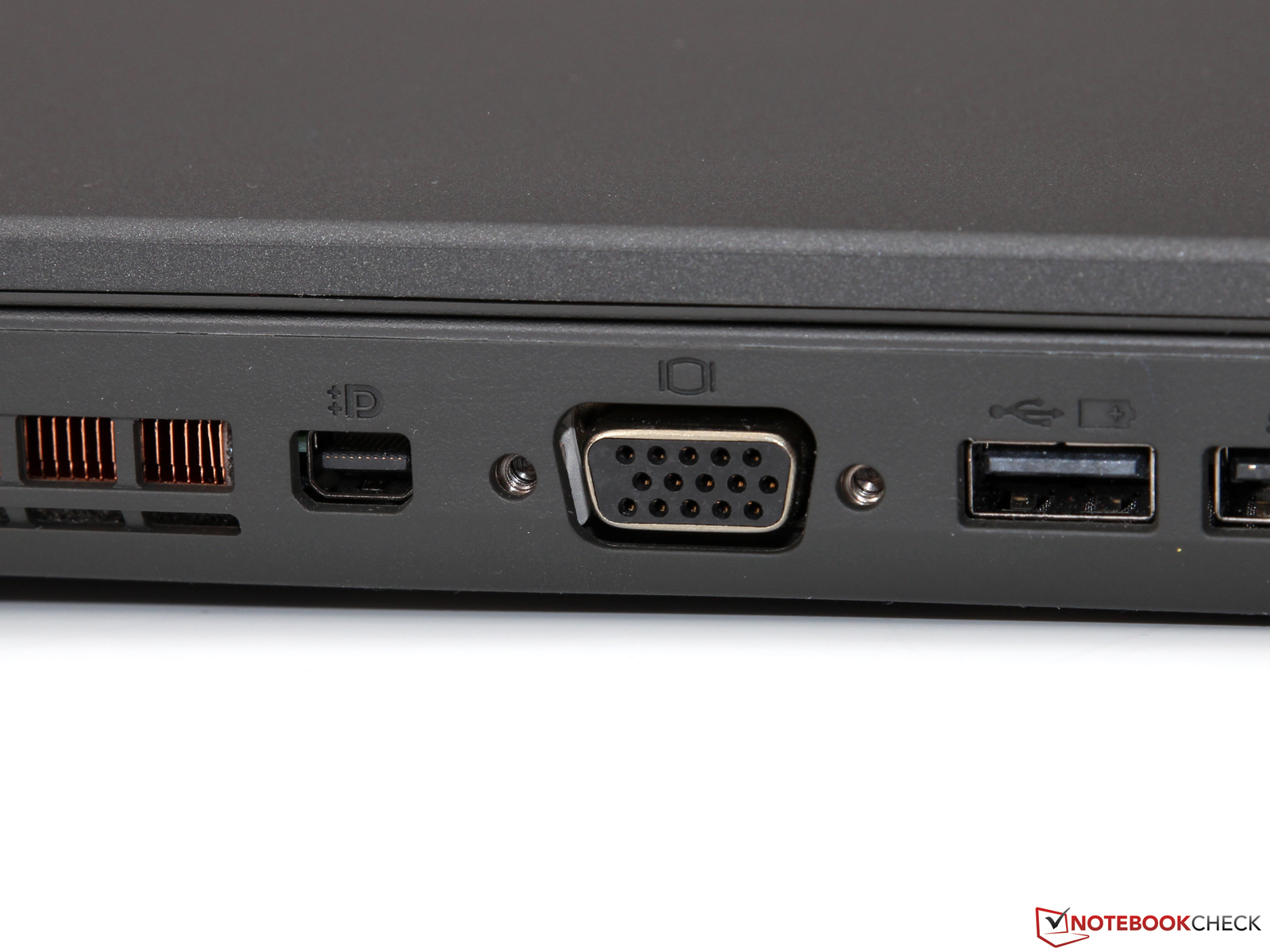

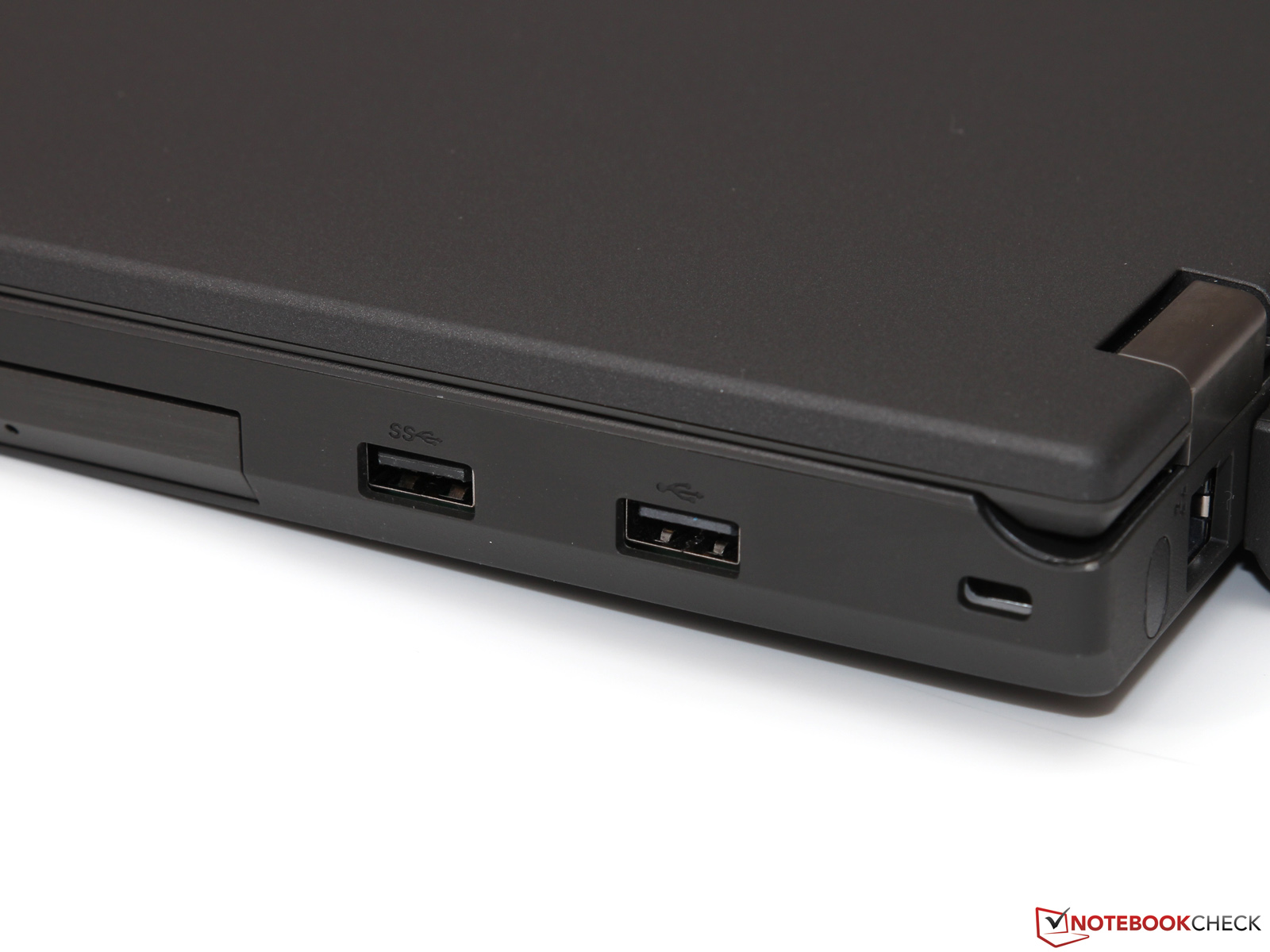

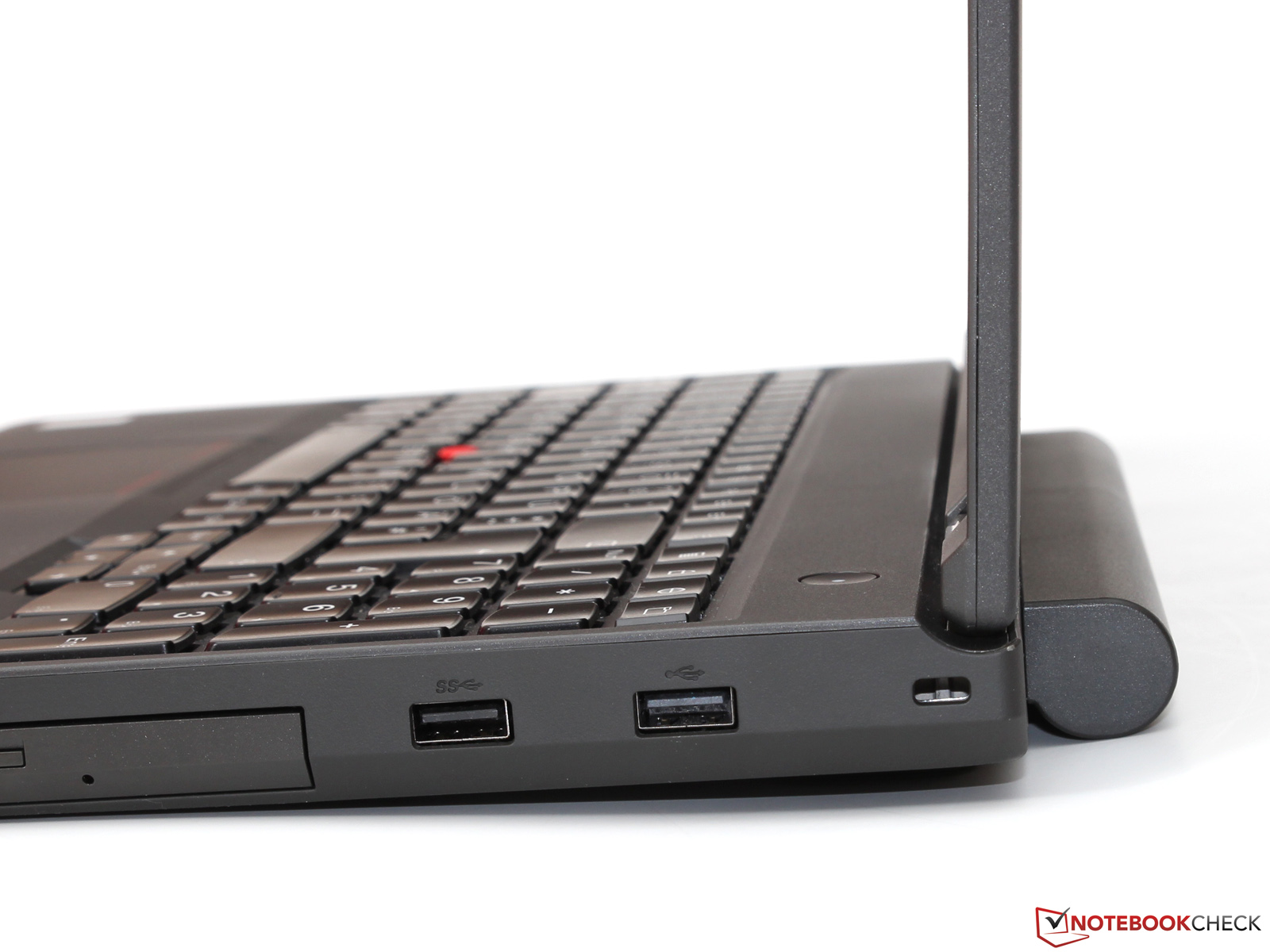

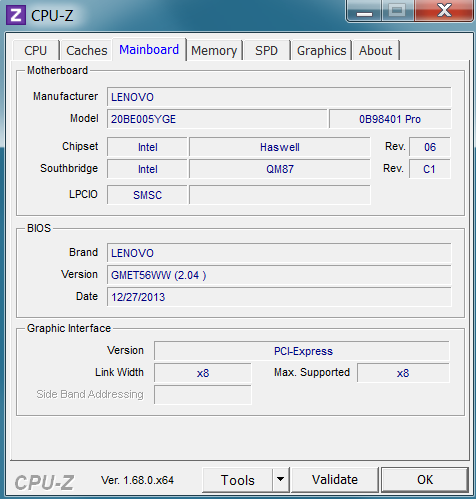

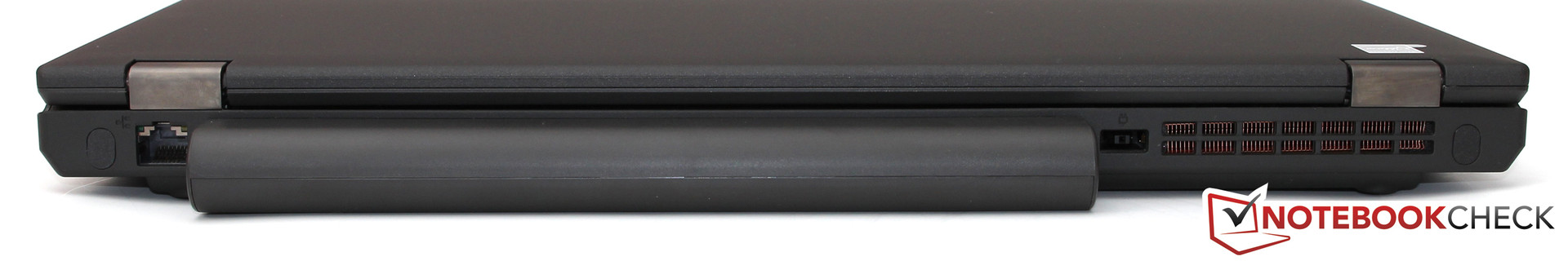

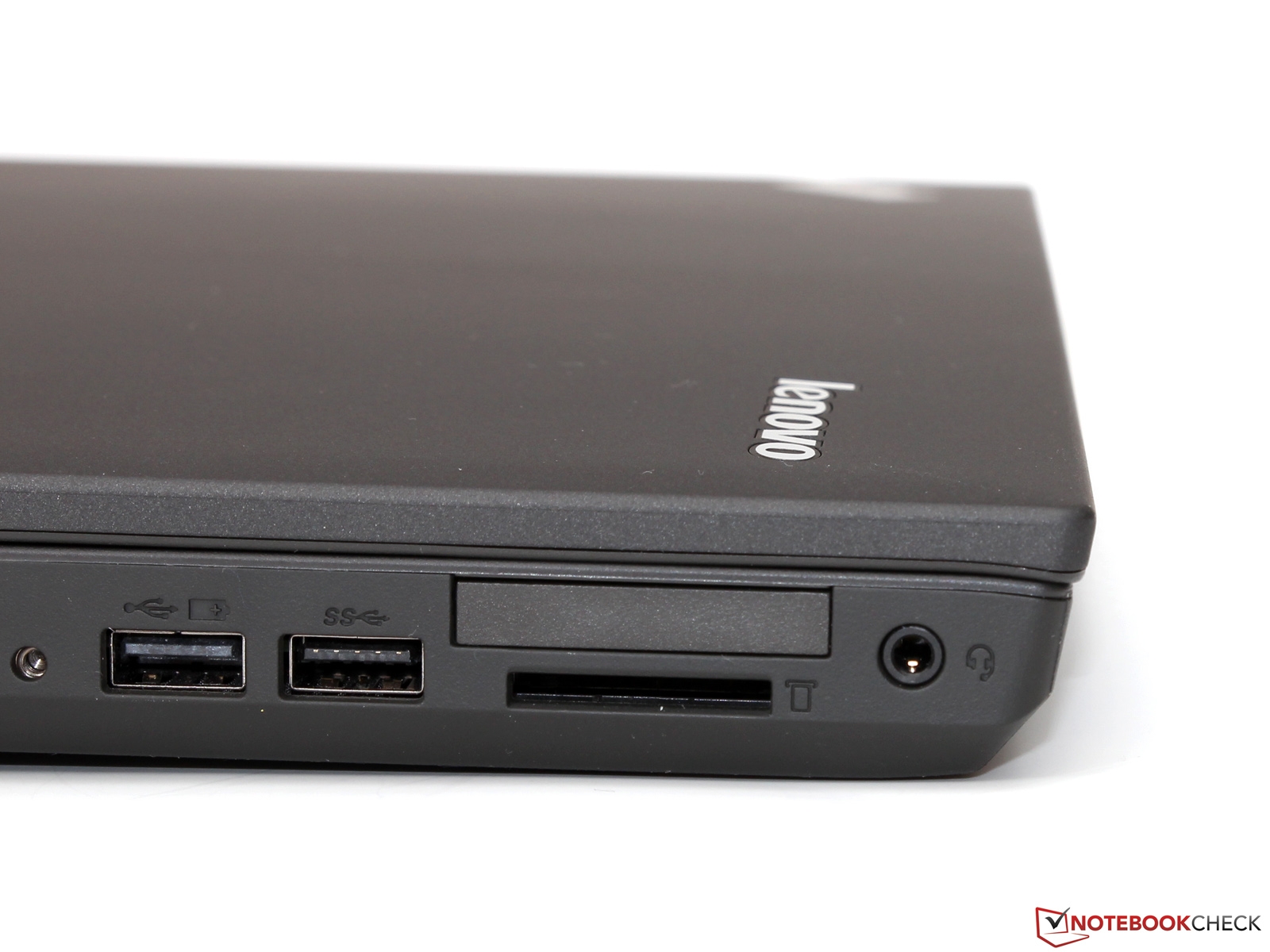

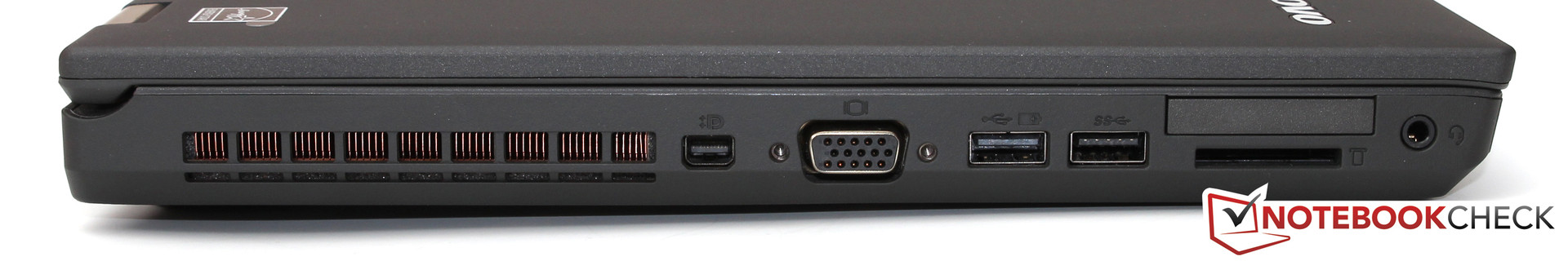

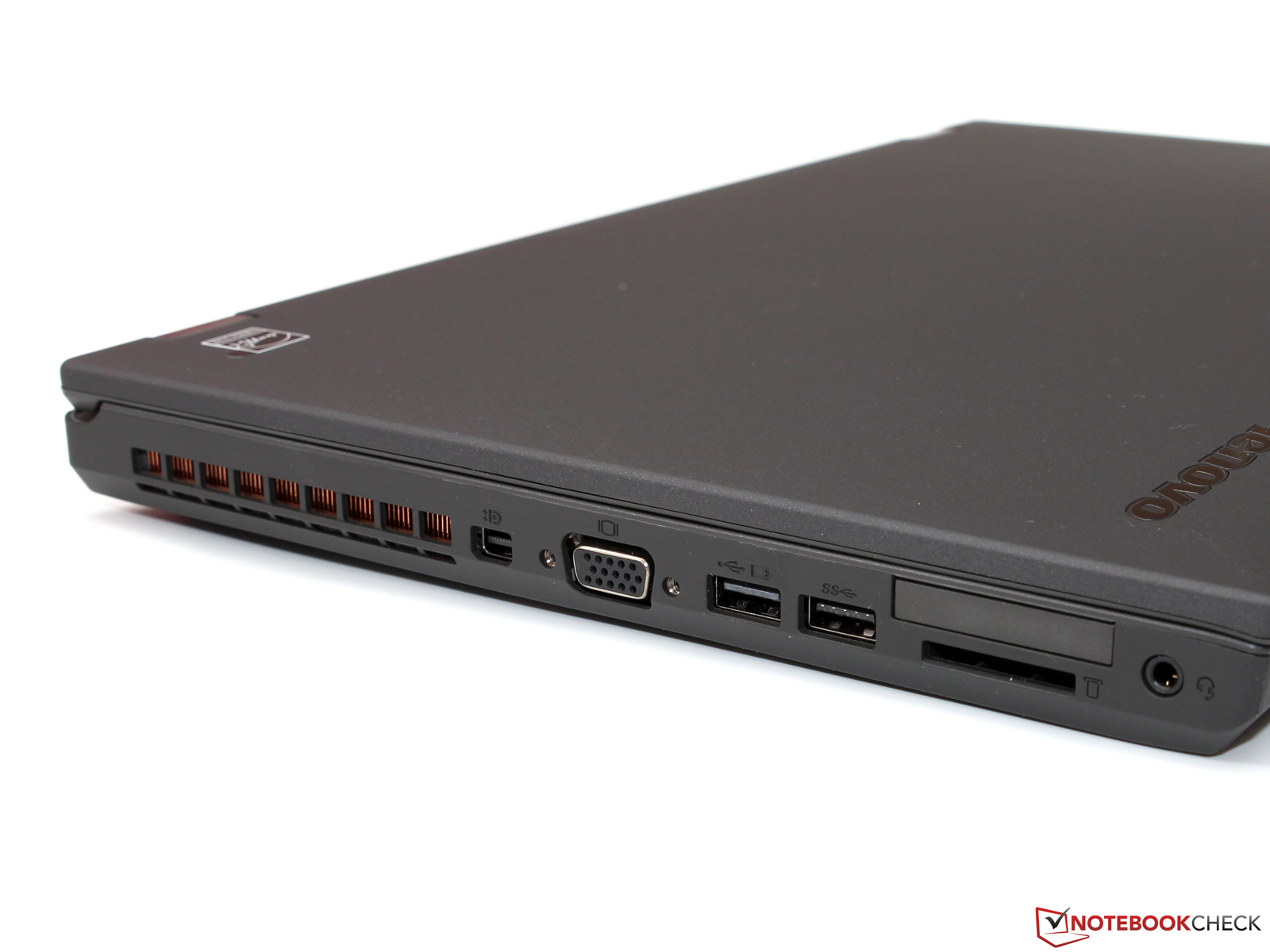

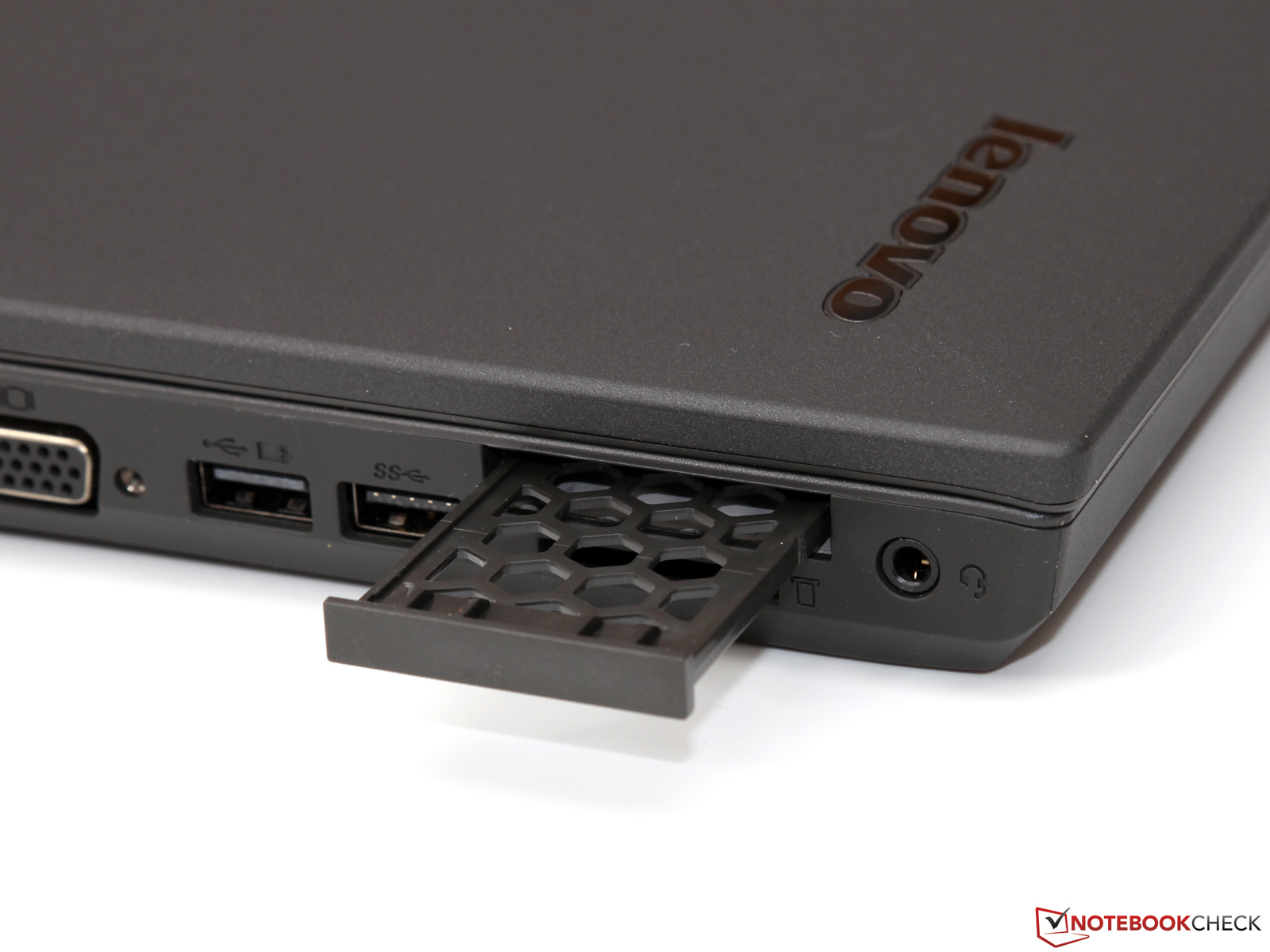

Co prawda chipset QM87 wspiera do 6 portów USB 3.0, T540p posiada tylko dwa porty tego typu. Pozostałe dwa porty to USB 2.0 (jeden z nich to "Always-On USB", port z możliwością ładowania urządzeń zewnętrznych). Pozytywne jest to, że porty USB zostały podzielone po równo na obie ścianki boczne. Do podłączania zewnętrznych wyświetlaczy służą analogowe wyjście VGA oraz cyfrowy mini DisplayPort. Gdyby wyposażenie w złącza okazało się zbyt skromne, do T540p można podłączyć np. stację dokującą ThinkPad Ultra Dock. Niestety starsze stacje nie są kompatybilne z tym modelem. Do dyspozycji użytkownika jest też gniazdo ExpressCard/34. Napęd optyczny spoczywa w modułowej zatoce Ultrabay, w której można zamontować zamiast niego drugi dysk SATA 2,5".
Osprzęt

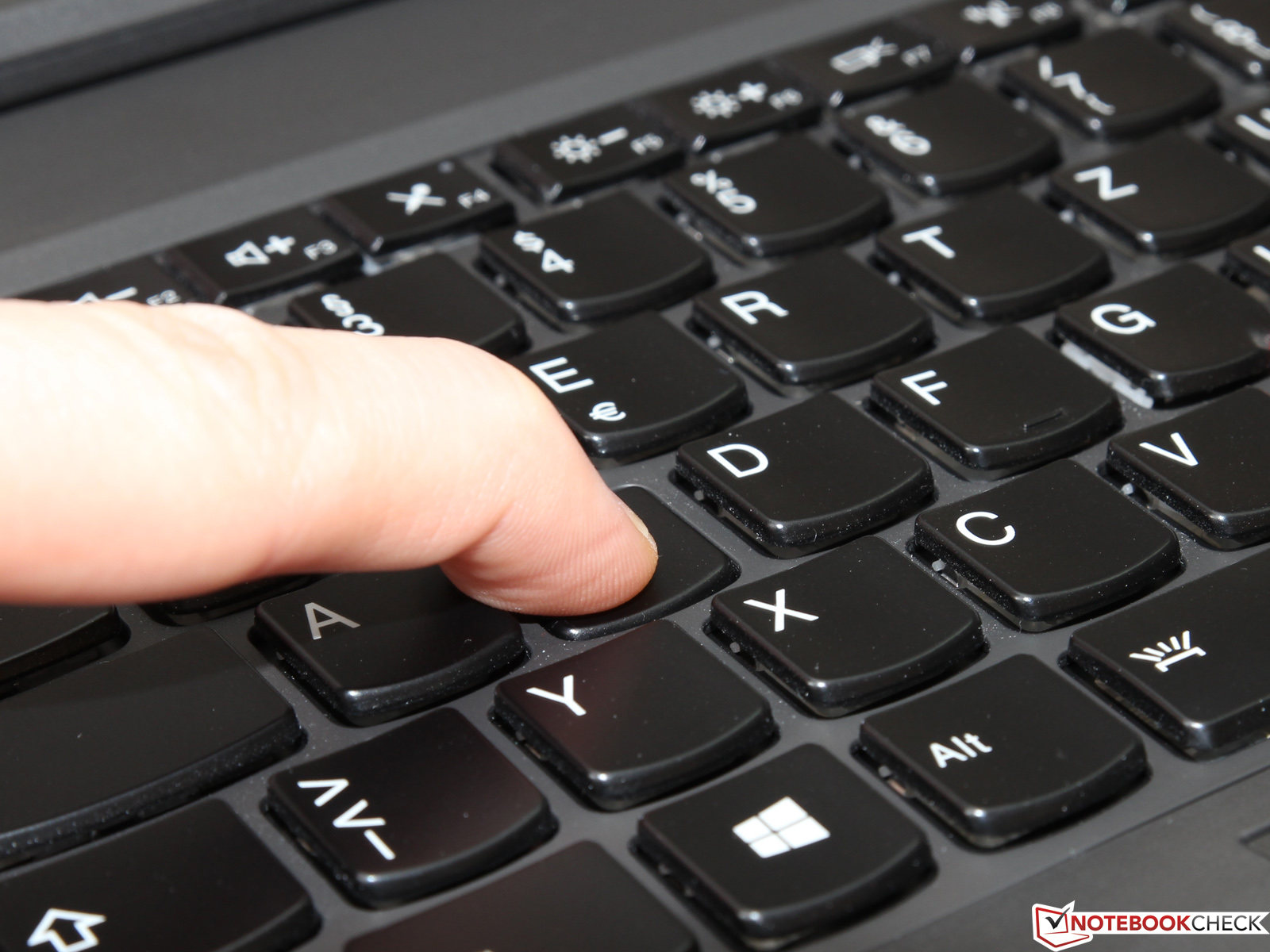

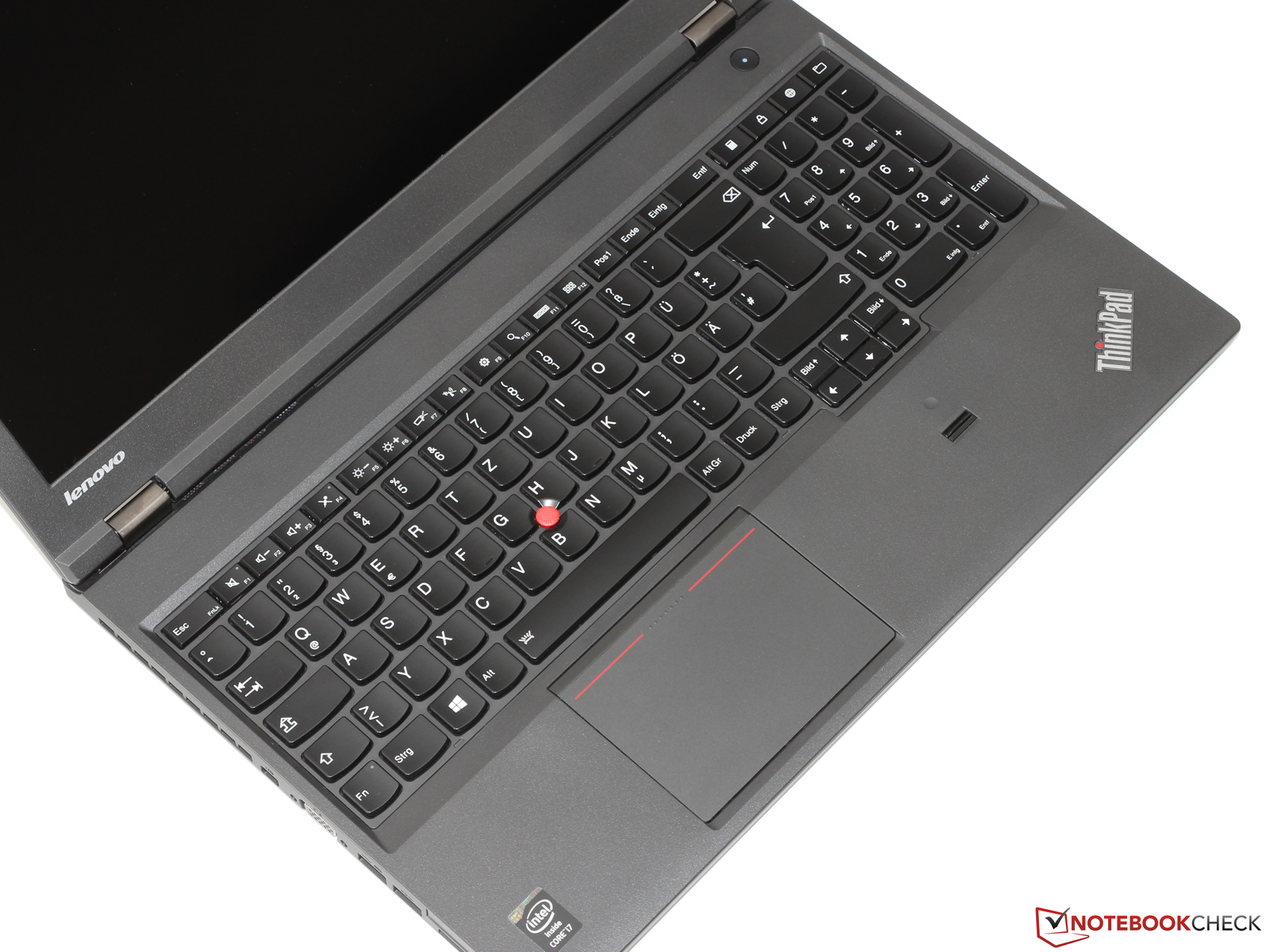

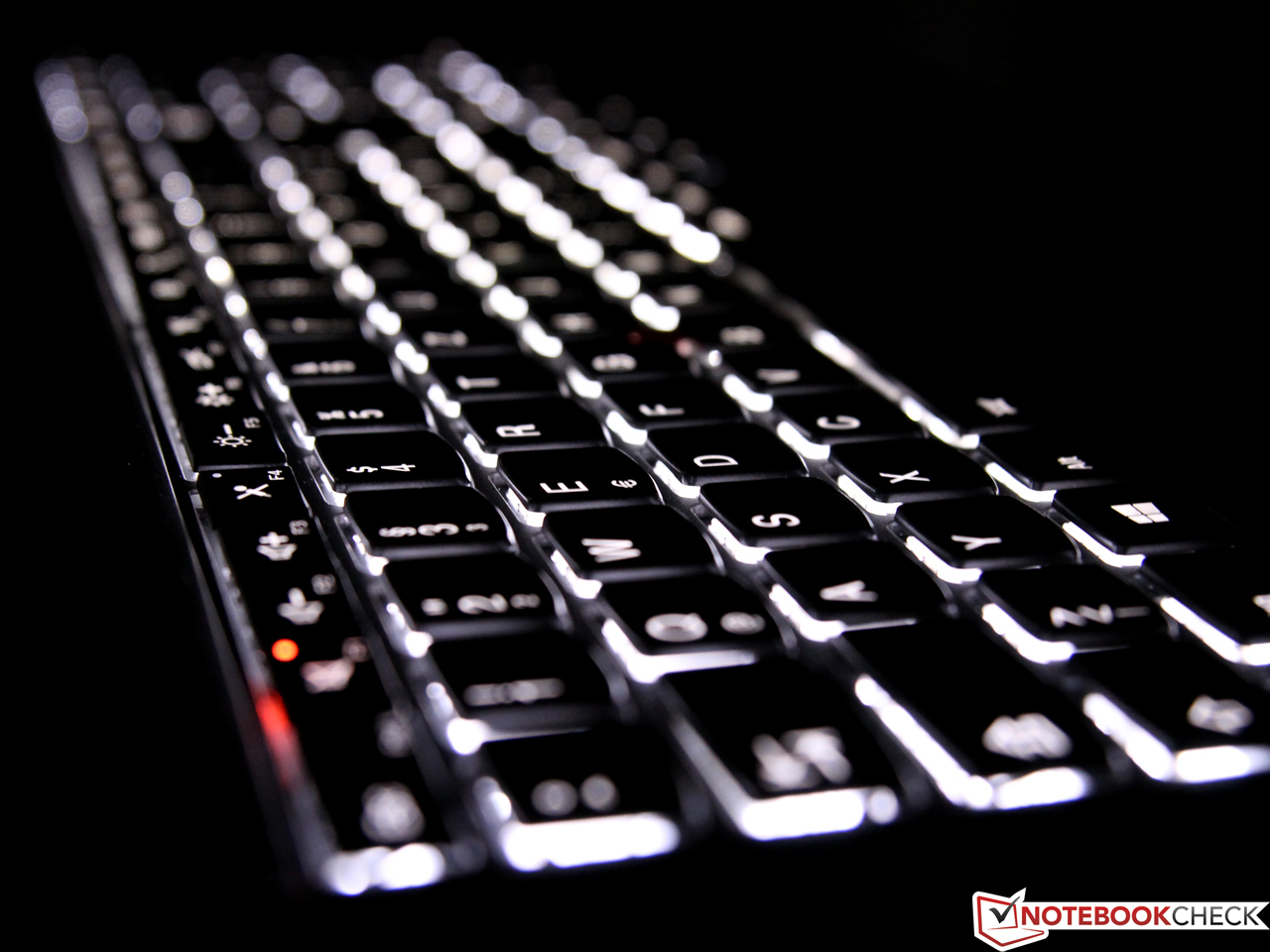

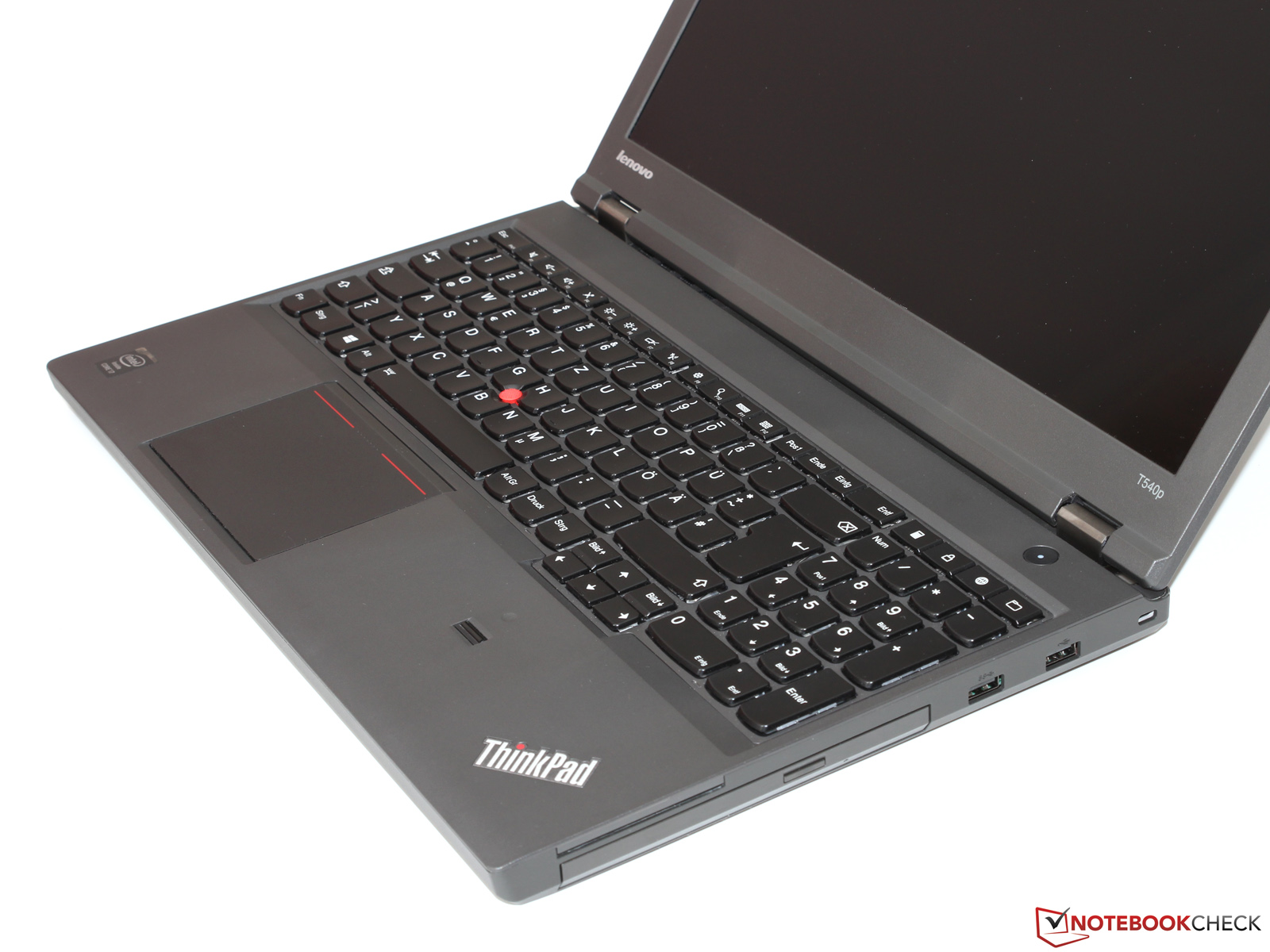

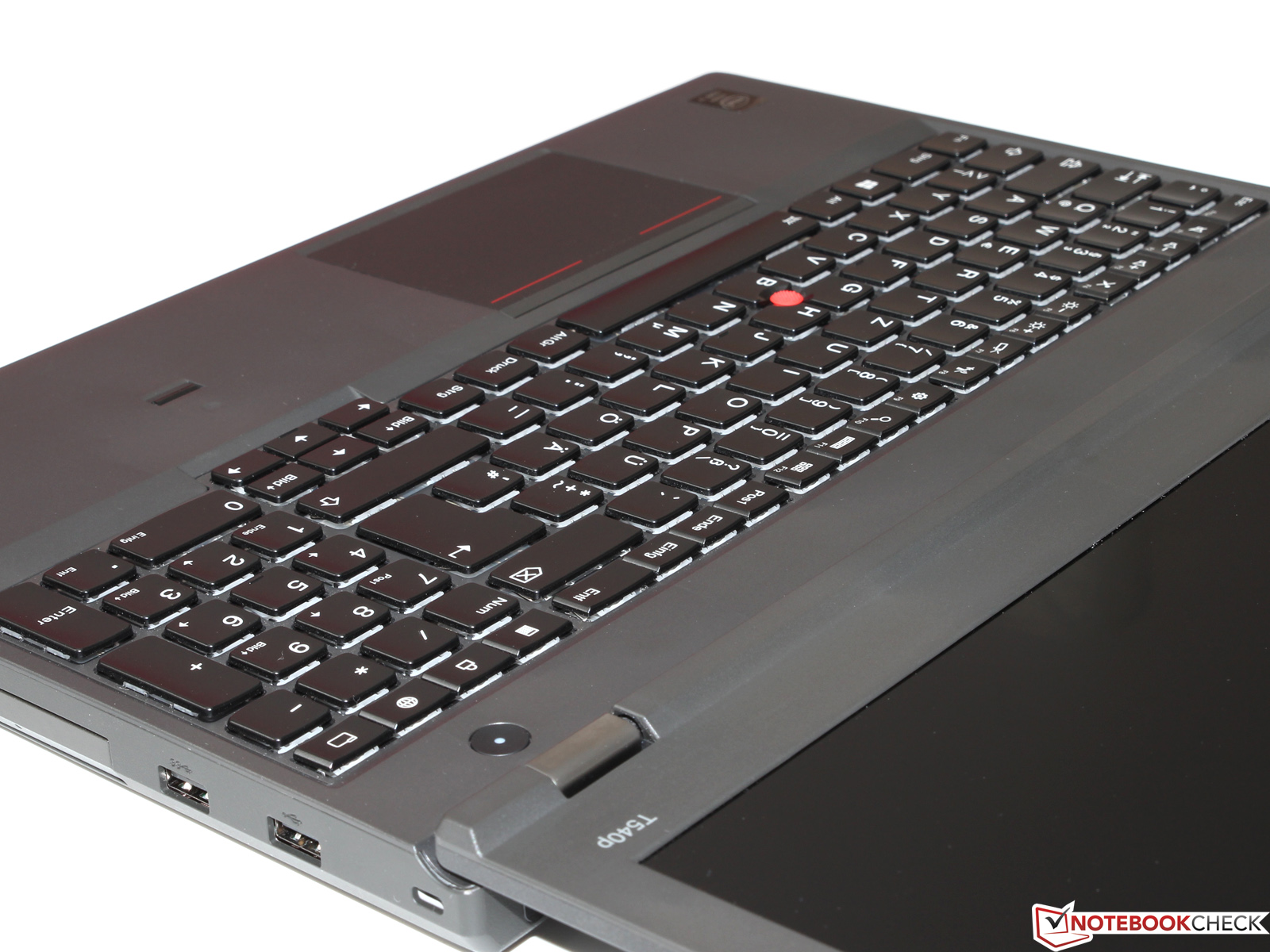

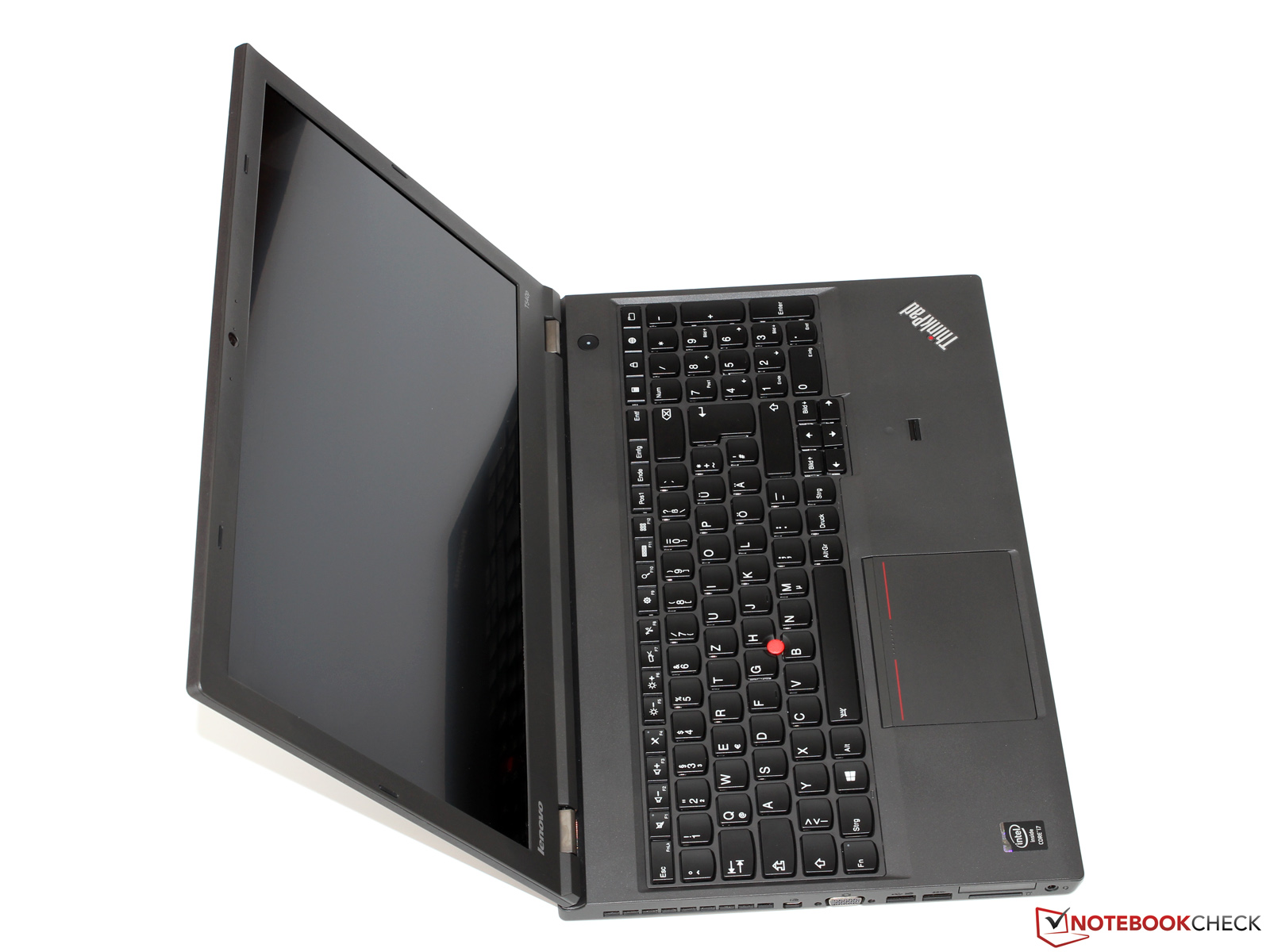

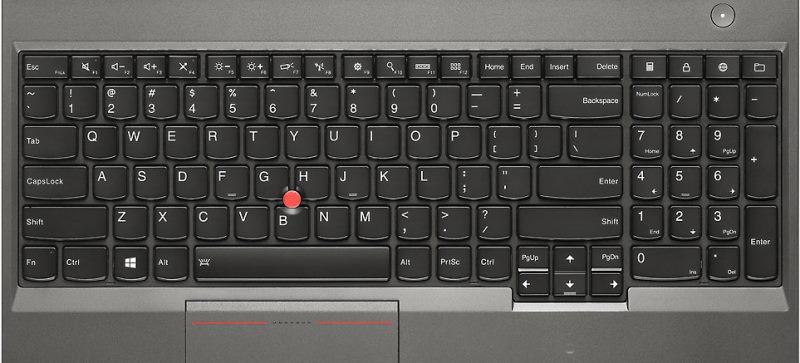

Pod względem oporu klawiszy, amortyzowania i odpowiedzi klawiszy klawiatura ThinkPada obecnie praktycznie nie ma sobie równych. Jak na standardy współczesnych laptopów skok klawiszy jest bardzo długi. Klawisze są ergonomicznie profilowane (są u góry wklęsłe), więc zapewniają podobną wygodę podczas pisania, co dobre klawiatury do komputerów stacjonarnych. W T540p nie stwierdzono problemów wykrytych w W540, czyli klekotania i przycinania się klawiszy. Klawiatura ma dwustopniowe podświetlenie.

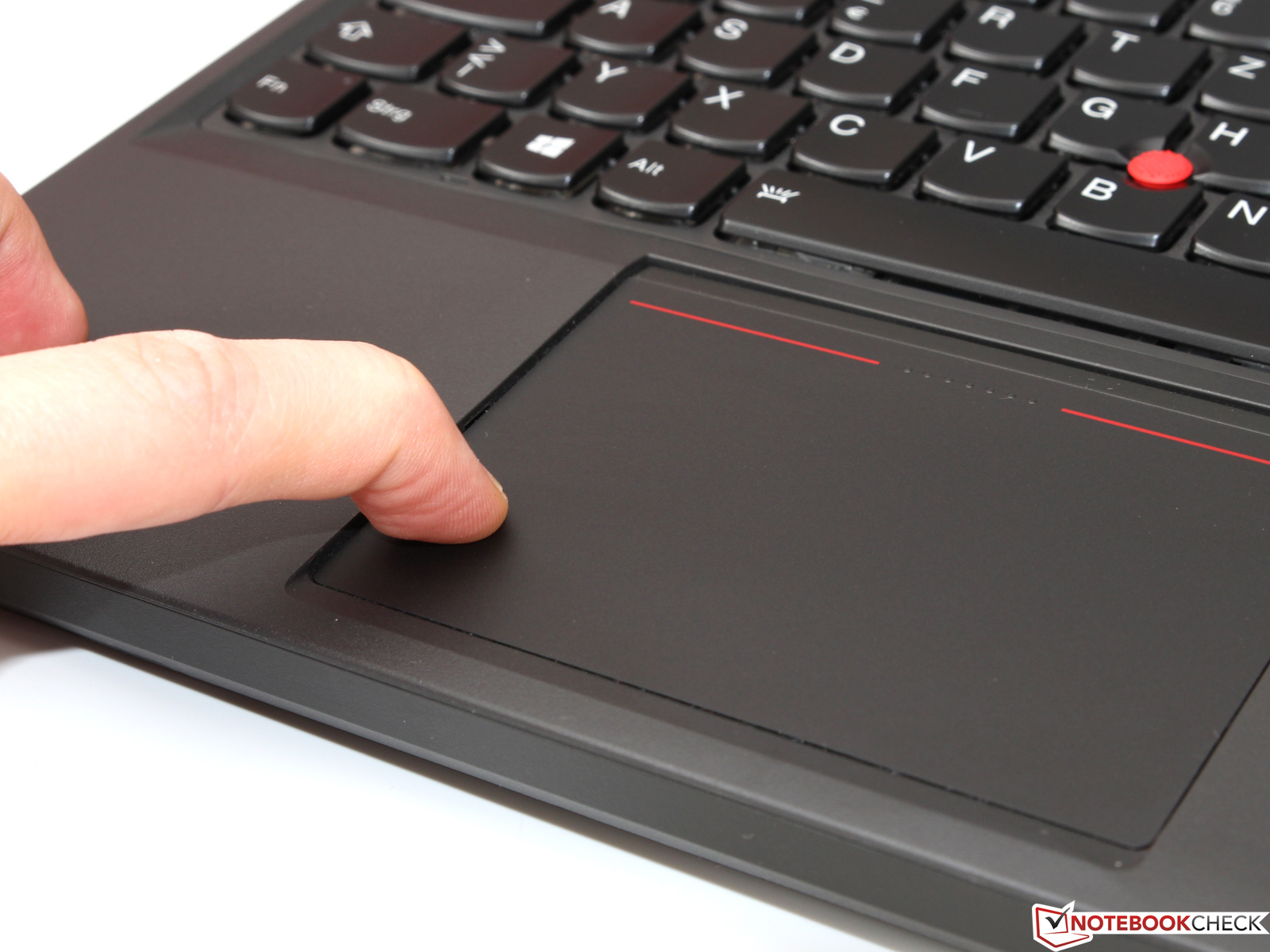

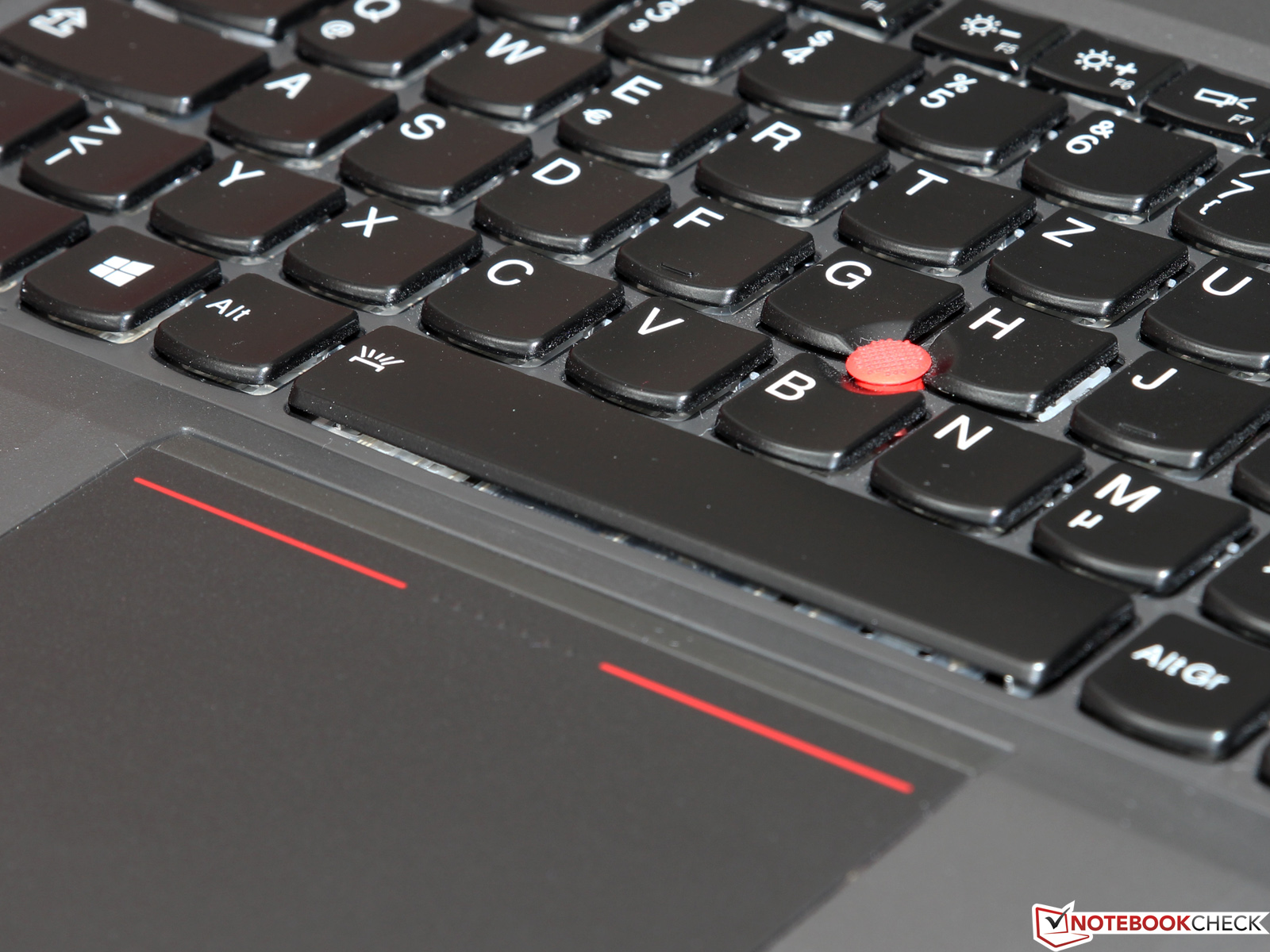

Na przeciwległym biegunie lokuje się płytka dotykowa. Model T530 miał jeszcze zwykły gładzik z oddzielnymi przyciskami. W T540p pojawiła się płytka dotykowa ze zintegrowanymi przyciskami. W innych laptopach to rozwiązanie funkcjonuje lepiej lub gorzej, ale jest w miarę użyteczne. W T540p jest ono do niczego. Mimo długiego czasu spędzonego przy tym laptopie autorowi wciąż zdarzały się nieumyślne ruchy kursora przy próbie wykonania kliku. W obliczu tego nie mają większego znaczenia pozytywne cechy płytki, czyli świetne właściwości ślizgowe i rozbudowane możliwości konfigurowania jej funkcji.
Manipulator trackpoint również nie posiada oddzielnych przycisków. Wobec ich braku użytkownik musi sobie radzić w ten sposób, że naciska wybrany obszar w górnej części płytki. Działa to z reguły dość dobrze, gdyż podczas używania trackpointa płytka dotykowa automatycznie się wyłącza. Wystarczy trochę oswoić się ze sterowaniem komputerem przy użyciu tego małego dźojstika, a okazuje się, że to szybko działające i precyzyjne urządzenie wskazujące.
Obraz
Lenovo oferuje do T540p trzy różne matryce 15-calowe. Wszystkie są matowe, a różnią się rozdzielczością, technologią i luminancją. W najtańszej wersji T540p posiada wyświetlacz HD Ready (1366 x 768 pikseli, TN, 220 cd/m²), wariant pośredni to matryca Full HD (1920 x 1080 pikseli, TN, 300 cd/m²), a testowany egzemplarz posiadał matrycę 3K (2880 x 1620 pikseli, IPS, 350 cd/m²) firmy Panasonic.
|
rozświetlenie: 82 %
na akumulatorze: 335 cd/m²
kontrast: 537:1 (czerń: 0.62 cd/m²)
ΔE Color 4.67 | 0.5-29.43 Ø4.91
ΔE Greyscale 5.66 | 0.5-98 Ø5.2
61% AdobeRGB 1998 (Argyll 1.6.3 3D)
64% AdobeRGB 1998 (Argyll 2.2.0 3D)
88% sRGB (Argyll 2.2.0 3D)
64% Display P3 (Argyll 2.2.0 3D)
Gamma: 2.46
Jeszcze niedawno tak wysokie zagęszczenie pikseli jak to oferowane przez matrycę omawianego modelu (212 ppi) było zarezerwowane dla smartfonów. Nawet typowy monitor 30-calowy oferuje z reguły mniejszy obszar roboczy. Niestety z tak wysoką rozdzielczością nieodłącznie wiążą się problemy z czytelnością wyświetlanych treści, gdyż system Windows 7 zapewnia tylko podstawowe skalowanie. Po przeprowadzeniu prób autor zdecydował się na nominalną rozdzielczość i skalowanie na poziomie 125%. Użytkownik o dobrym wzroku nie ma wtedy problemu z rozróżnieniem czcionek i ikonek.

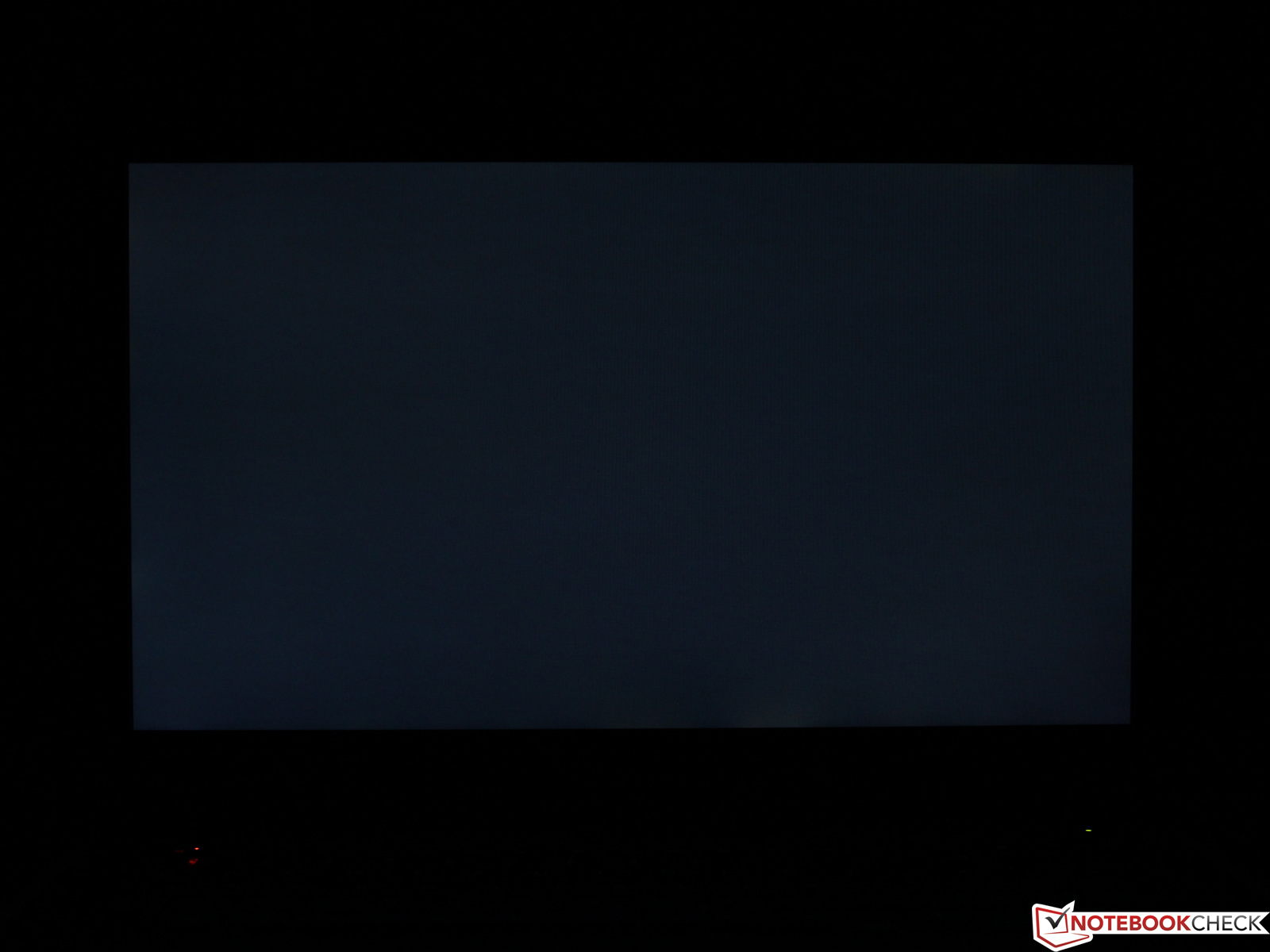

Pomiary wykazały luminancję nieco niższą od deklarowanej przez producenta. Najwyższa wartość osiągnęła 337 cd/m², a średnia z dziewięciu obszarów ekranu wyniosła prawie 310 cd/m². W przypadku Della Latitude E6540 wartość średnia wyniosła 293 cd/m², a w ThinkPadzie T530 - 220 cd/m² (matryca HD+) i 259 cd/m² (matryca Full HD). Wyniki pomiarów wskazują na to, że w dolnej części ekranu obraz jest nieco ciemniejszy, niż w górnej, ale w rzeczywistości praktycznie tego nie widać. Intensywność podświetlenia można regulować na 15 poziomach, a na najniższym luminancja wynosiła 4 cd/m². Matryca wykazała się w teście jasnością czerni na poziomie 0,62 cd/m² (przy maksymalnej intensywności podświetlenia) i kontrastem w wysokości 537:1.

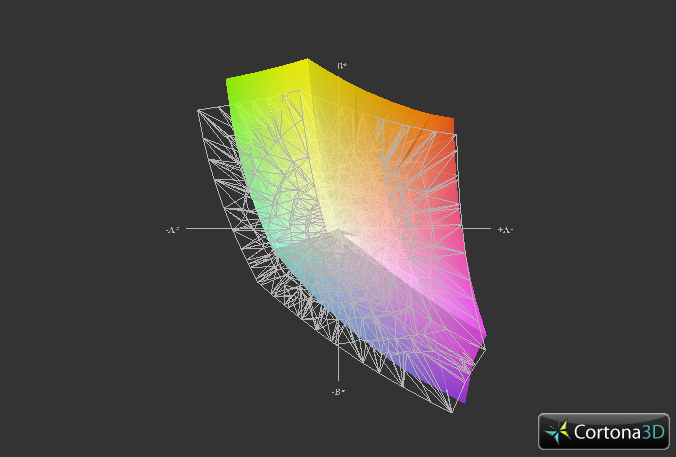

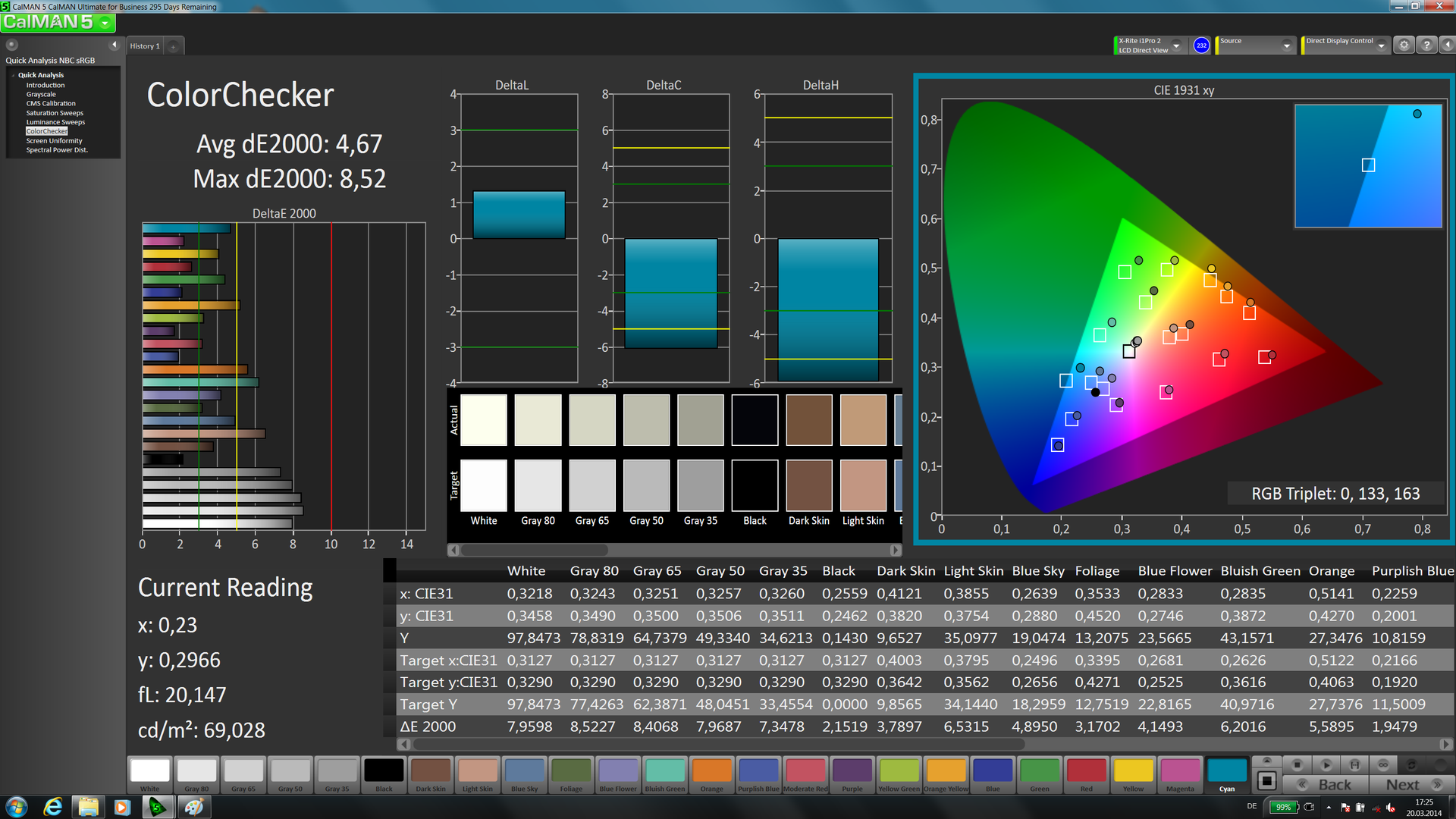

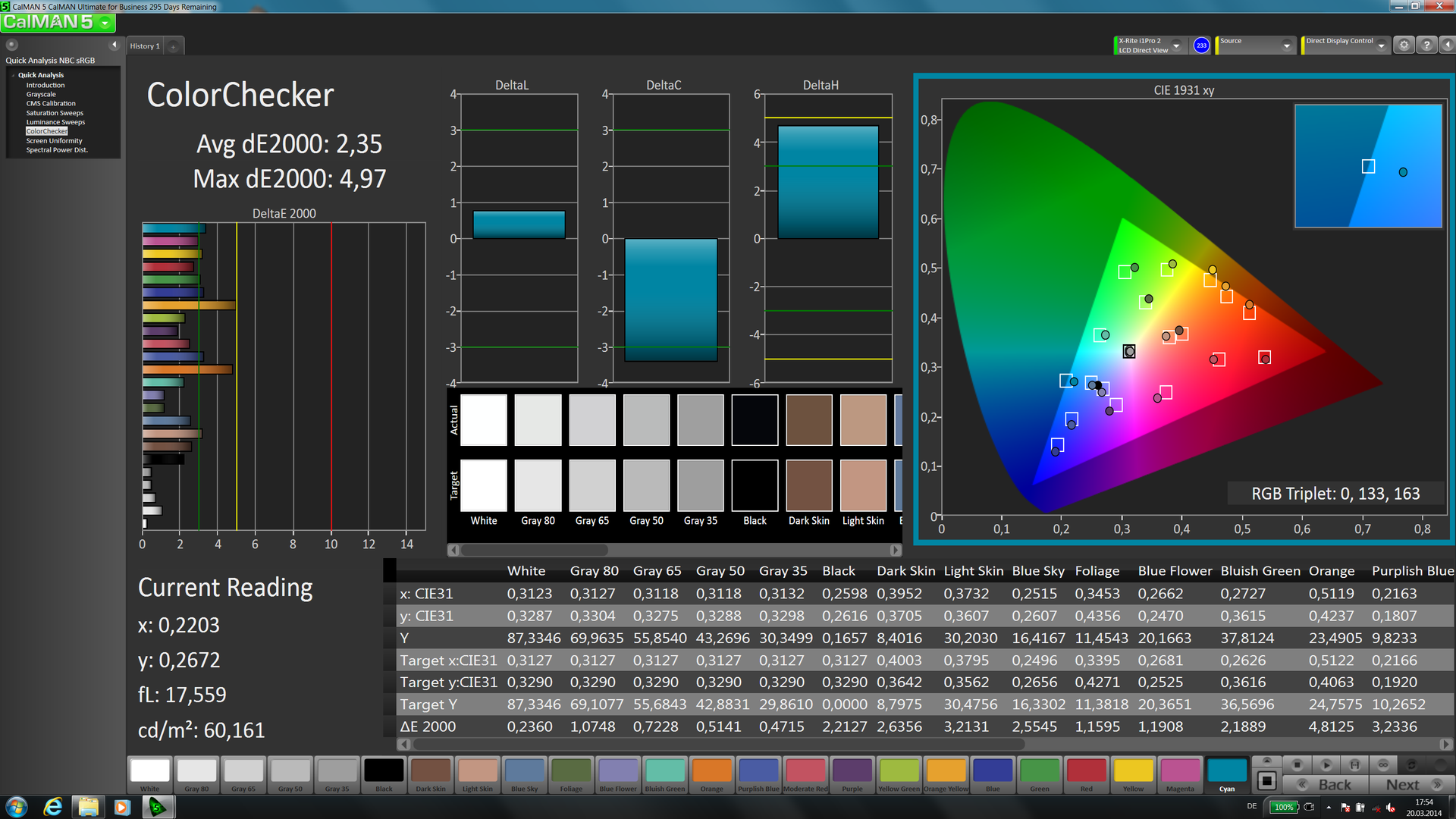

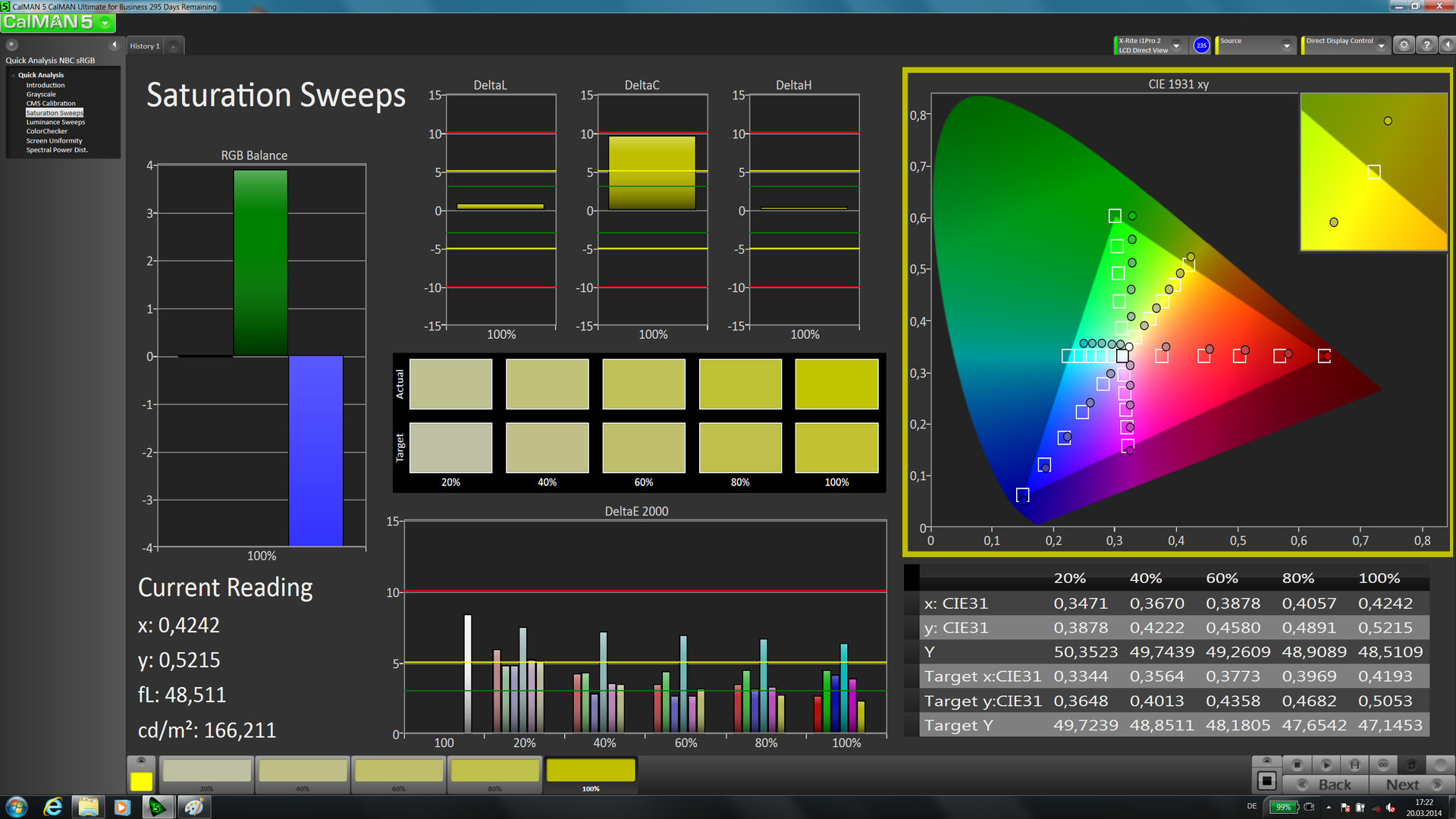

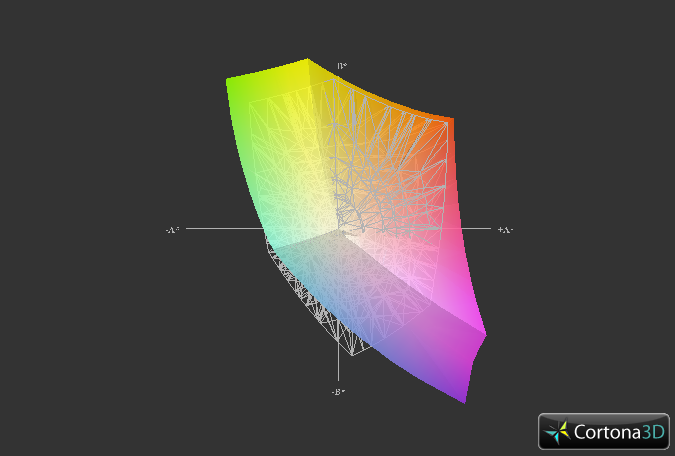

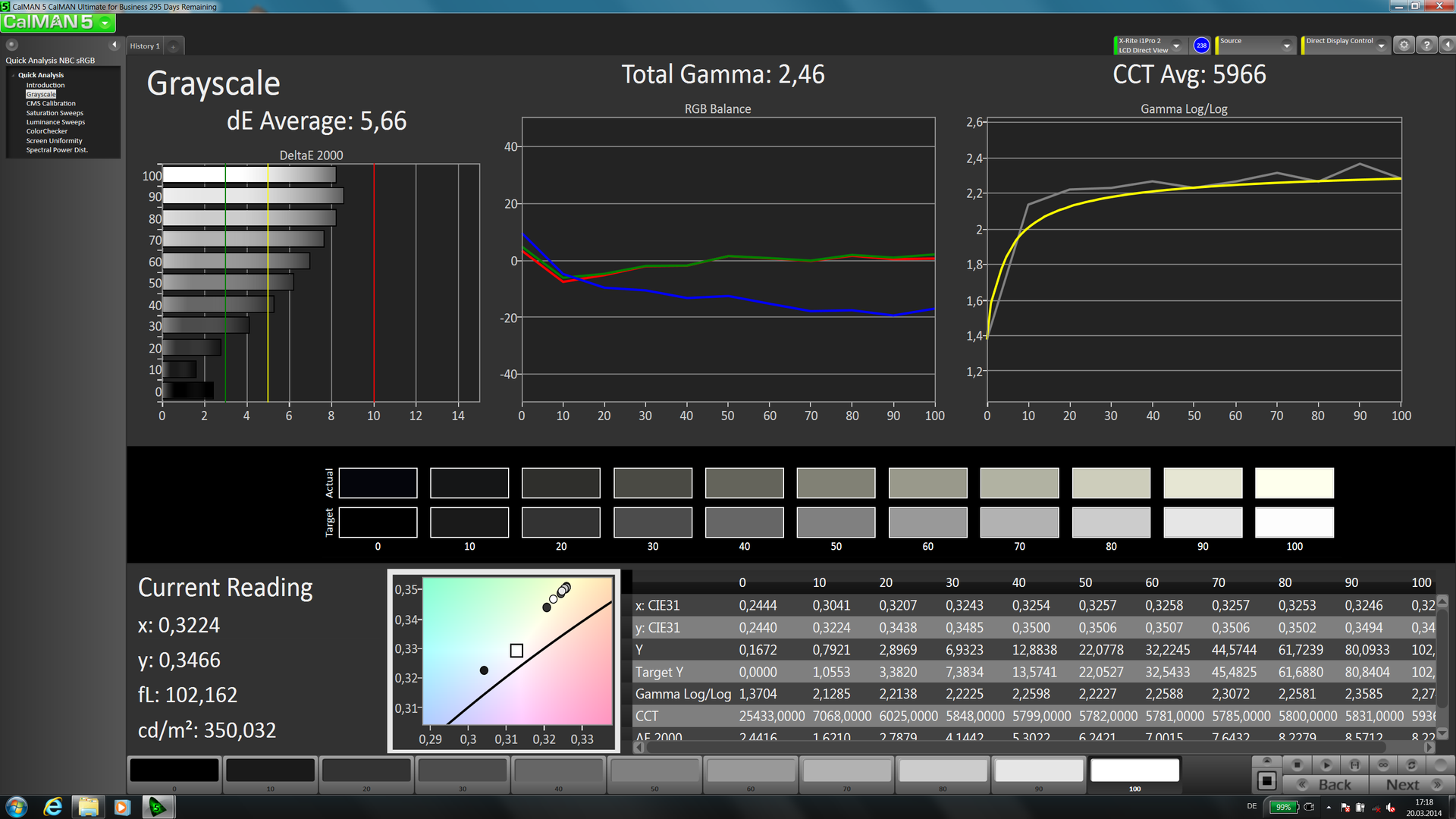

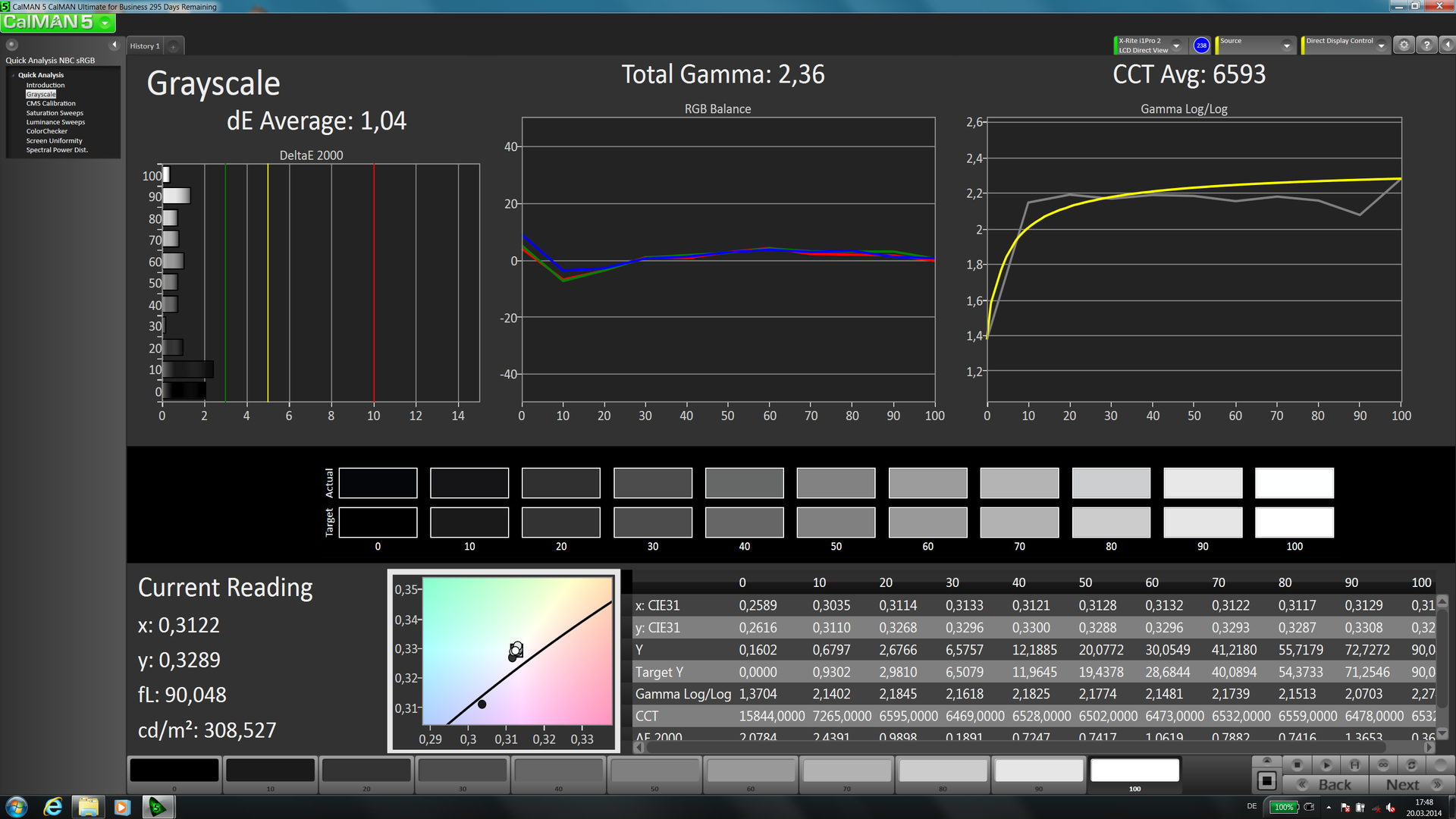

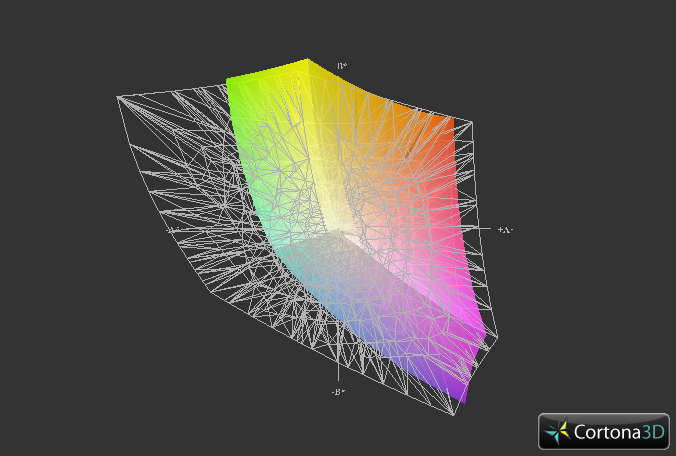

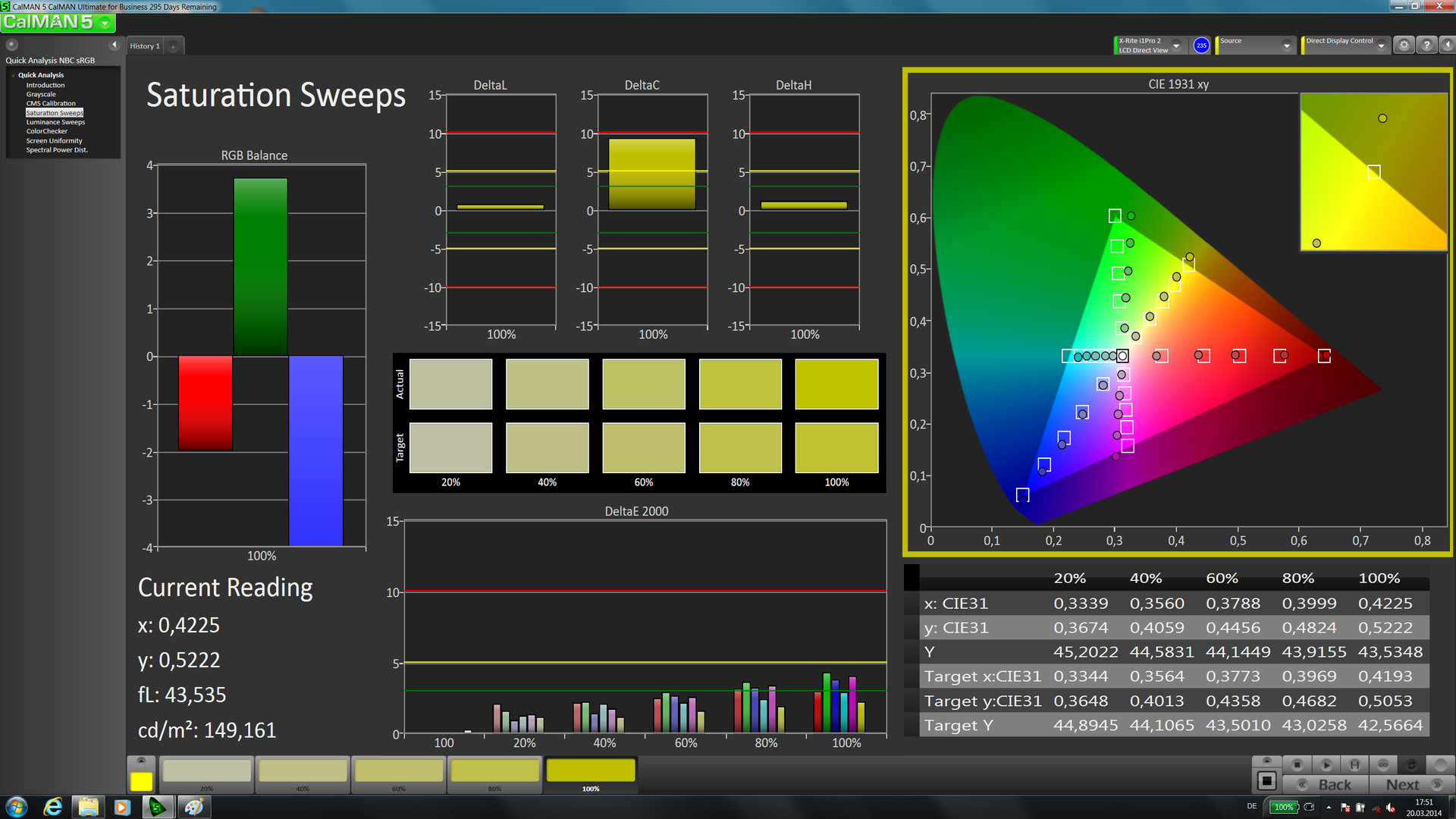

Matryca 3K ThinkPada T540p zapewnia pokrycie przestrzeni sRGB na poziomie około 90%, a Adobe RGB - około 60%. W stanie fabrycznym wierność kolorów wyglądała dość dobrze. Średni błąd DeltaE 2000 nie przekroczył 5. Swój prawdziwy potencjał matryca objawiła dopiero po przeprowadzeniu kalibracji. Wówczas poza dwoma odcieniami pomarańczu błąd DeltaE dla wszystkich kolorów kształtował się na poziomie poniżej 3. Dzięki temu wyświetlacz ten zadowoli bardziej wymagających użytkowników.

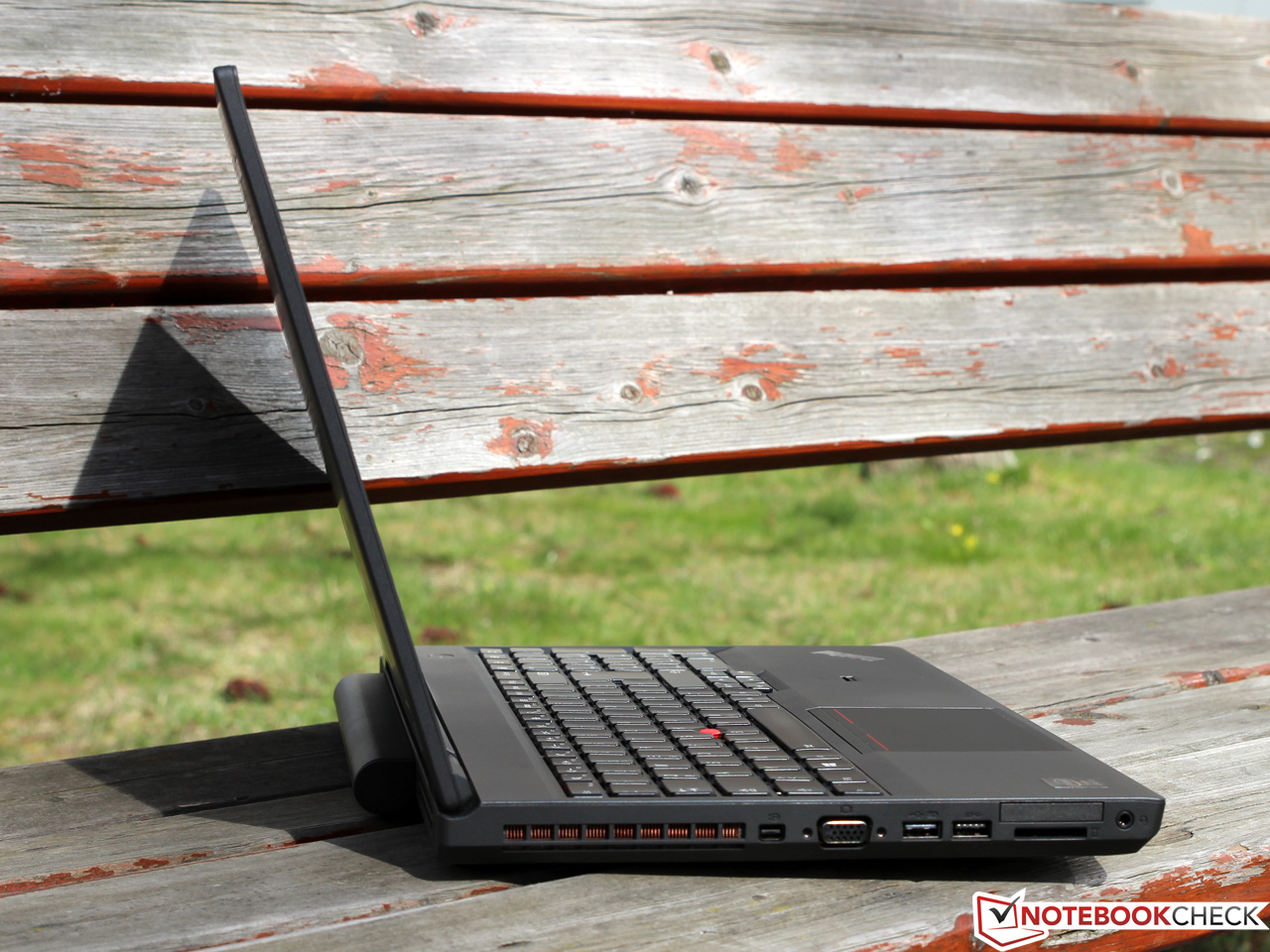

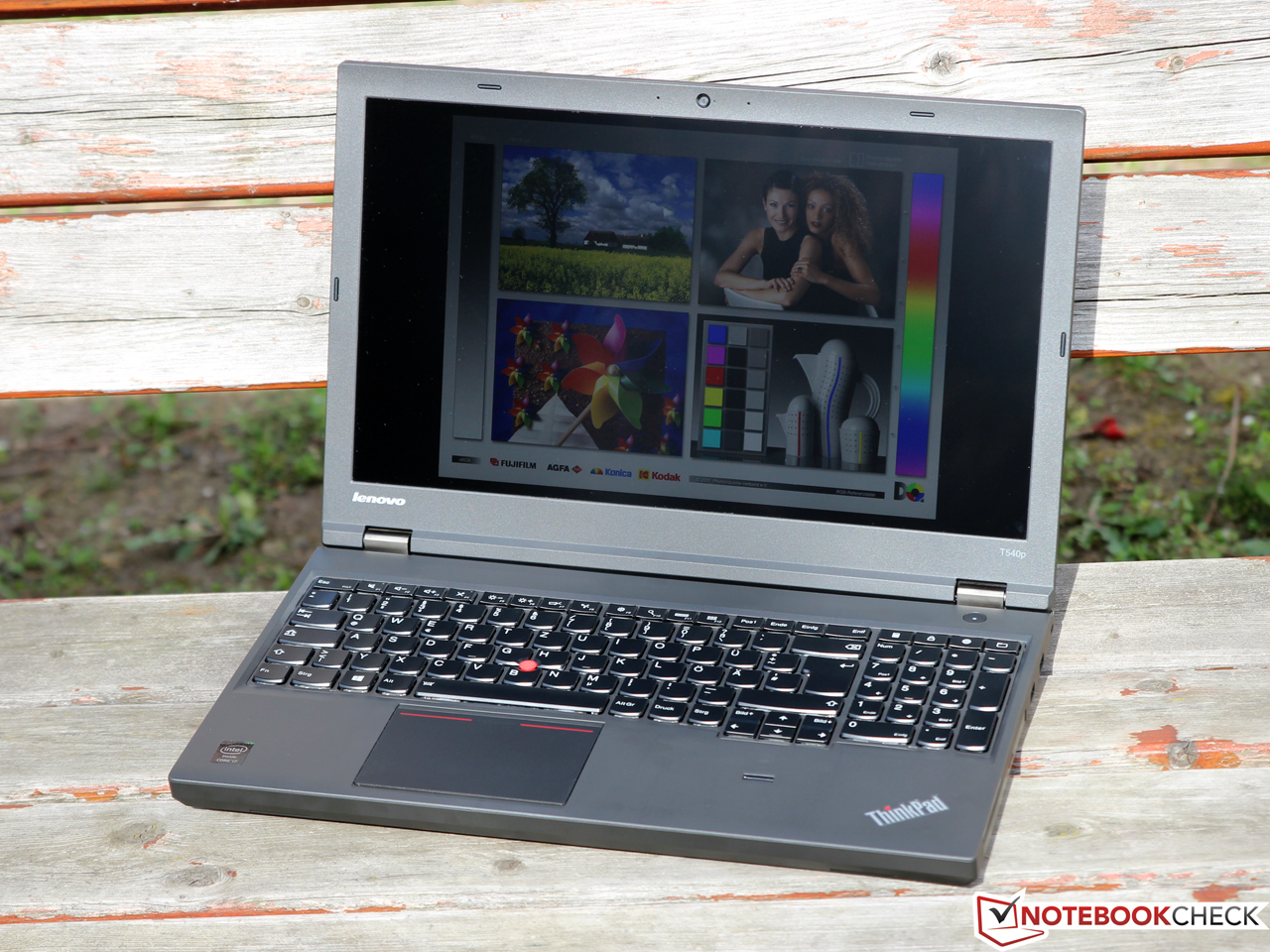

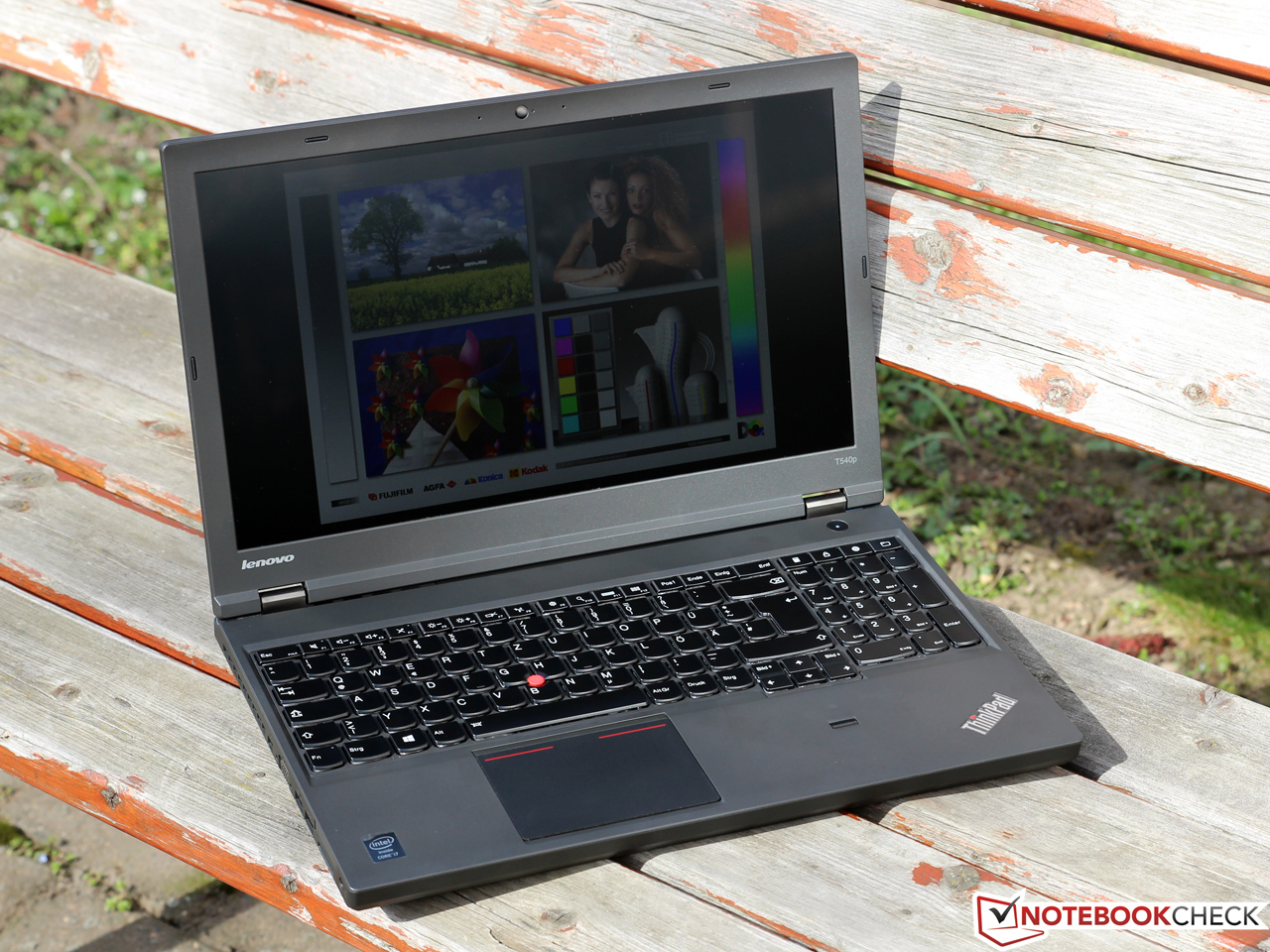

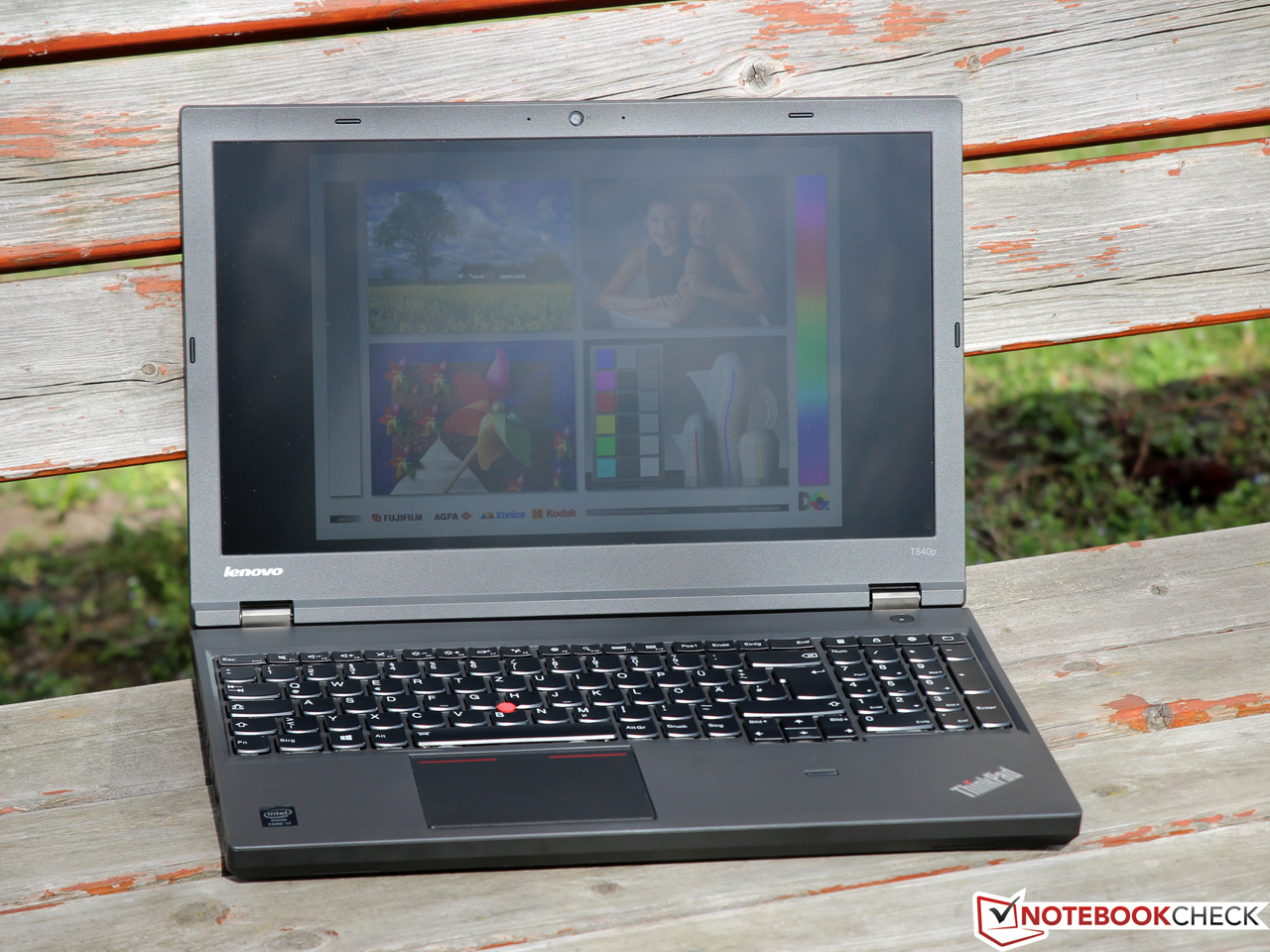

Mimo powierzchni antyrefleksyjnej matryca omawianego laptopa daje w niekorzystnych warunkach oświetleniowych rozproszone refleksy, z którymi można jednak łatwo sobie poradzić, zwiększając intensywność podświetlenia ekranu. Dzięki temu nawet w słoneczny dzień treści wyświetlane na ekranie są czytelne (także przy trochę obniżonej jasności obrazu).

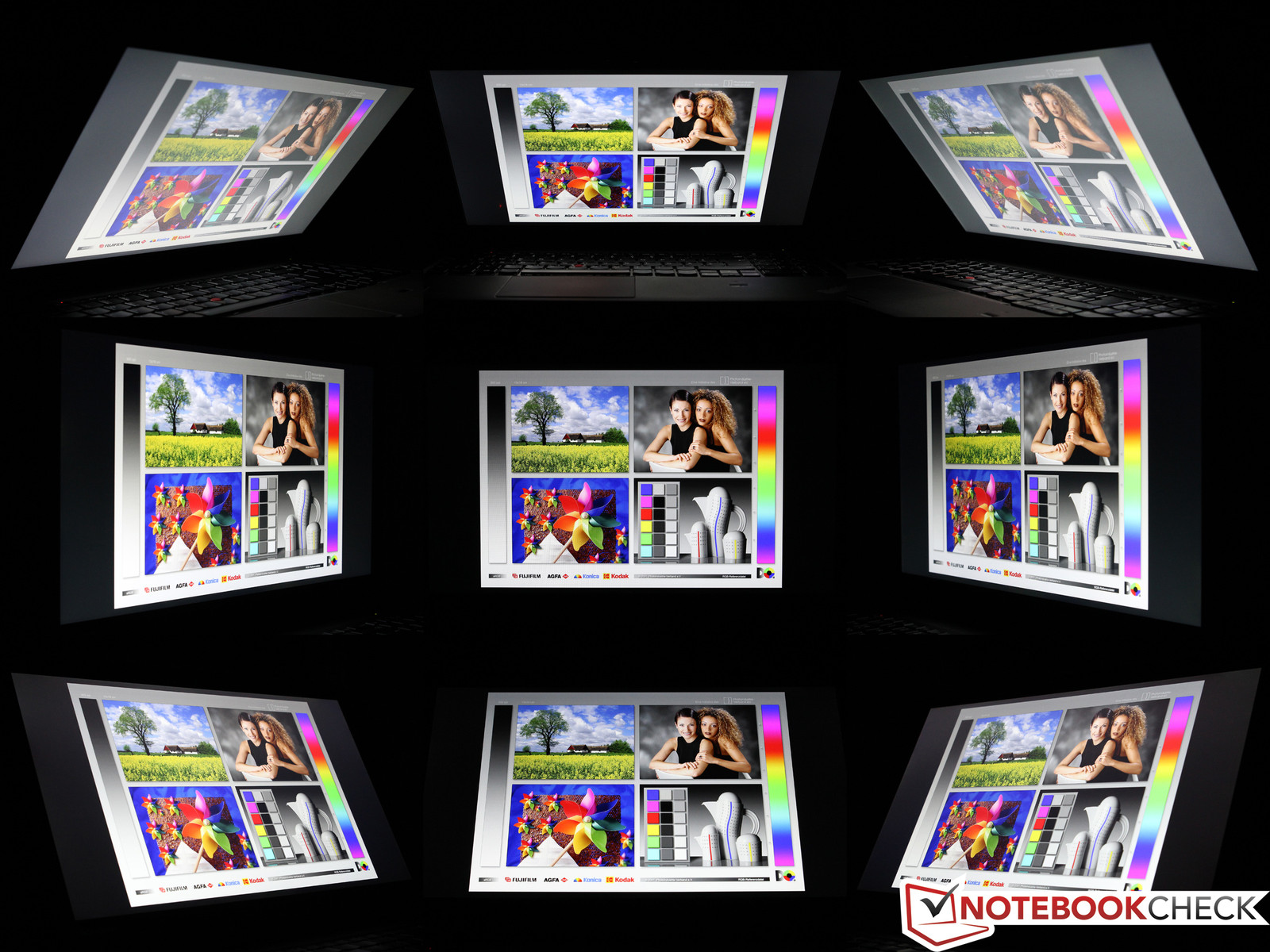

Kąty widzenia matrycy 3K ThinkPada T540p zaliczają się do najszerszych, jakie można obecnie spotkać w matrycy laptopa. Praktycznie nie występują przekłamania kolorów czy inne zmiany obrazu. Tylko patrząc z ukosa od góry można stwierdzić delikatne rozjaśnienie obrazu, które nie stanowi jednak poważnego problemu.
Osiągi

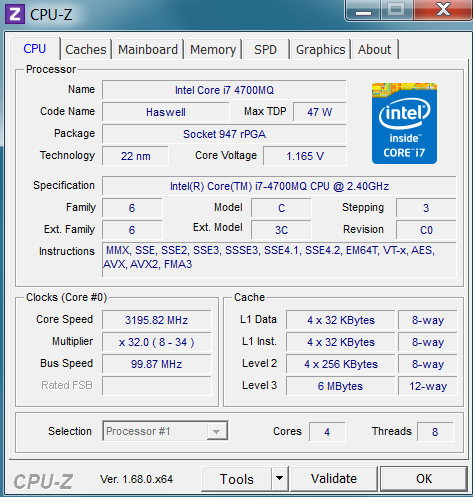

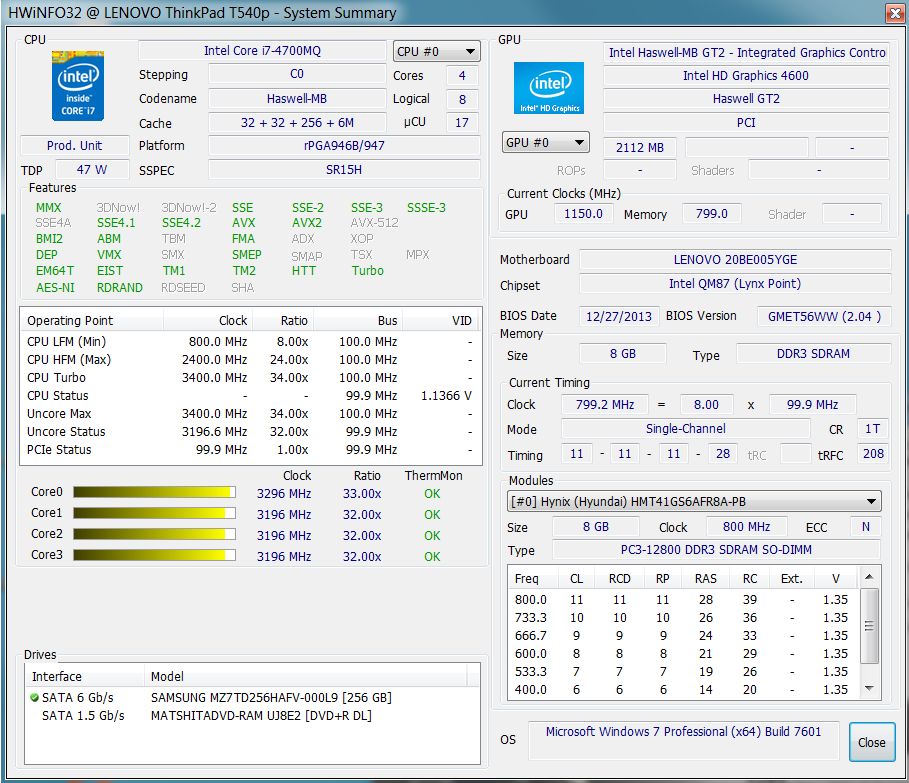

T540p to jeden z niewielu nowych ThinkPadów wyposażonych w standardowy a nie niskonapięciowy procesor. Stosowane są w nim oparte na mikroarchitekturze Haswell jednostki dwurdzeniowe i czterordzeniowe o TDP w wysokości 37 i 47 W. Testowany egzemplarz był szczególnie mocną konfiguracją i posiadał czterordzeniowy procesor Core i7-4700MQ. Jego bazowe taktowanie to 2,4 GHz, a maksymalnie procesor ten może osiągać 3,4 GHz. Hyper-Threading daje mu możliwość prowadzenia obliczeń na 8 wątkach jednocześnie. Procesor ten posiada 6 MB pamięci podręcznej L3 Cache. Tańsze konfiguracje posiadają tylko zintegrowany układ grafiki, natomiast bohater niniejszej recenzji miał dodatkową kartę GeForce GT 730M. Technologia Nvidia Optimus dba o to, by ten wydajniejszy ale pobierający więcej mocy układ grafiki był aktywny tylko wtedy, kiedy jest faktycznie potrzebny. Testowany egzemplarz posiadał tylko jeden moduł pamięci RAM o pojemności 8 GB (DDR3L-1600), stąd też pamięć operacyjna pracowała w trybie jednokanałowym. Dysk to 250-gigabajtowy SSD Samsunga.
W laptopach z procesorami czterordzeniowymi układ chłodzenia nie pozwala często na wykorzystanie w pełni potencjału wydajnościowego procesora. W jednowątkowych testach syntetycznych CPU częstotliwość taktowania i7-4700MQ wynosiła 3,3-3,4 GHz. Przy obciążeniu wszystkich czterech rdzeni początkowo taktowanie wynosiło 3,2 GHz, a po około 30 sekundach spadało do 2,9 -3 GHz.
W teście wielowątkowym Cinebench R11.5 ThinkPad T540p uzyskał 6,77 pkt. Rezultat wyposażonego w ten sam procesor (i7-4700MQ) modelu T440p okazał się o 13% gorszy (5,86 pkt.). Dell Latitude E6540 z i7-4800MQ wykazał się wynikiem o 3% lepszym od bohatera niniejszej recenzji (6,99 pkt.). Taka różnica nie jest warta dopłaty do szybszego procesora.
Na zasilaniu akumulatorowym taktowanie CPU jest ograniczone do 800 MHz, co oznacza drastyczne pogorszenie wydajności. Problem ten występuje przy wykorzystywaniu karty grafii Nvidii; można go uniknąć, używając tylko układu grafiki Intela.

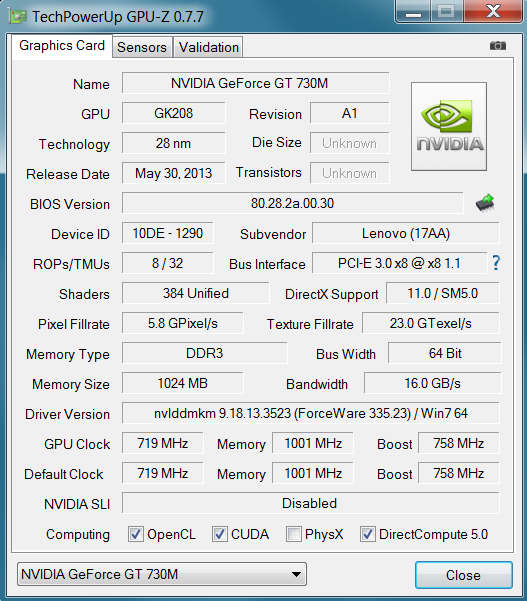

ThinkPad T540p różni się od modelu W540 tym, że nie posiada przeznaczonego do profesjonalnych zastosowań akceleratora Nvidia Quadro, a kartę GeForce. Karta Quadro zapewnia lepsze osiągi w środowisku aplikacji CAD (jak np. Catia). W tych zastosowaniach GT 730M czasem wypada nawet gorzej od HD Graphics 4600.
Inaczej wygląda to w aplikacjach wykorzystujących DirectX. W testach 3DMark wyniki karty GeForce GT 730M są o około 20-60% lepsze od rezultatów układu HD Graphics 4600. Osiągnięcia GT 730M są zbliżone do rezultatów karty Quadro K1100M z modelu W540. Obie te karty Nvidii są oparte na architekturze Kepler i posiadają 384 rdzenie CUDA. GT 730M ma wyższe taktowanie, natomiast K1100M posiada szybszą pamięć VRAM (GDDR5 a nie DDR3) oraz szerszą magistralę danych (128-bitową zamiast 64-bitowej).

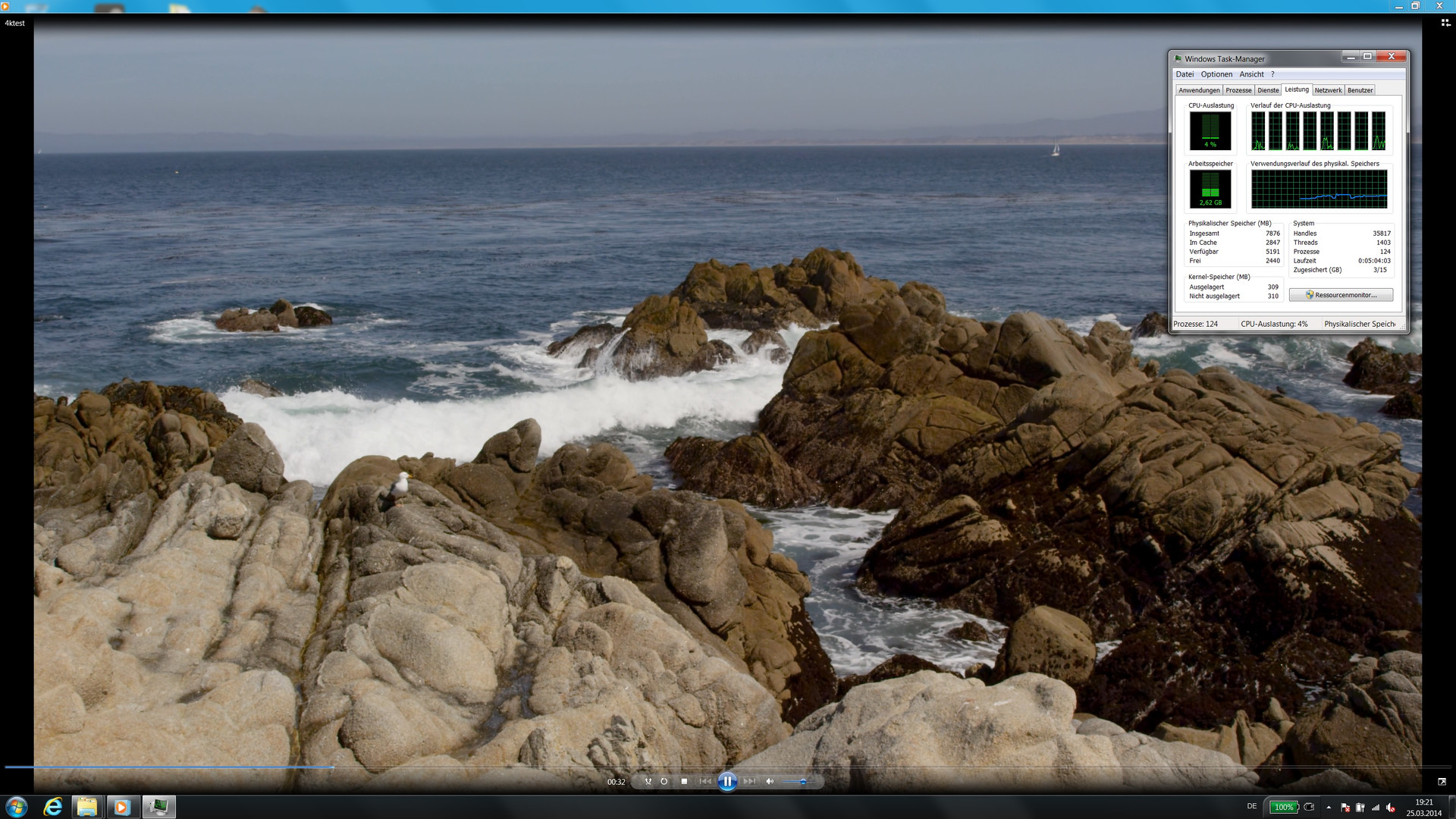

Zintegrowany układ grafiki Intela pozwala na płynne odtwarzanie filmu 4K przy niskim użyciu CPU. Dużym atutem HD Graphics 4600 jest technologia Quick Sync Video, która umożliwiła skonwertowanie krótkiego filmu Big Buck Bunny na potrzeby iPhone'a 5 w zaledwie 61 s, podczas gdy przy wykorzystaniu do tego celu CPU ta sama operacja trwała 264 s (test wykonano przy wykorzystaniu programu MediaEspresso).
3DMark 06 Standard Score | 10471 pkt. | |
3DMark Vantage P Result | 6530 pkt. | |
3DMark 11 Performance | 1896 pkt. | |
3DMark Ice Storm Standard Score | 36263 pkt. | |
3DMark Cloud Gate Standard Score | 6707 pkt. | |
3DMark Fire Strike Score | 1011 pkt. | |
3DMark Fire Strike Extreme Score | 385 pkt. | |
Pomoc |
PCMark 7 Score | 5009 pkt. | |
PCMark 8 Home Score Accelerated v2 | 3456 pkt. | |
PCMark 8 Creative Score Accelerated v2 | 3636 pkt. | |
PCMark 8 Work Score Accelerated v2 | 4323 pkt. | |
Pomoc |
Cinebench R11.5 | |
CPU Single 64Bit (sortuj wg wyników) | |
Lenovo ThinkPad T540p-20BE005YGE | |
Lenovo ThinkPad T440p 20AN-006VGE | |
Toshiba Tecra R950-192 | |
HP EliteBook 850 G1-H5G34ET | |
CPU Multi 64Bit (sortuj wg wyników) | |
Lenovo ThinkPad T540p-20BE005YGE | |
Dell Latitude E6540 FHD HD 8790M | |
Lenovo ThinkPad T440p 20AN-006VGE | |
Toshiba Tecra R950-192 | |
HP EliteBook 850 G1-H5G34ET |

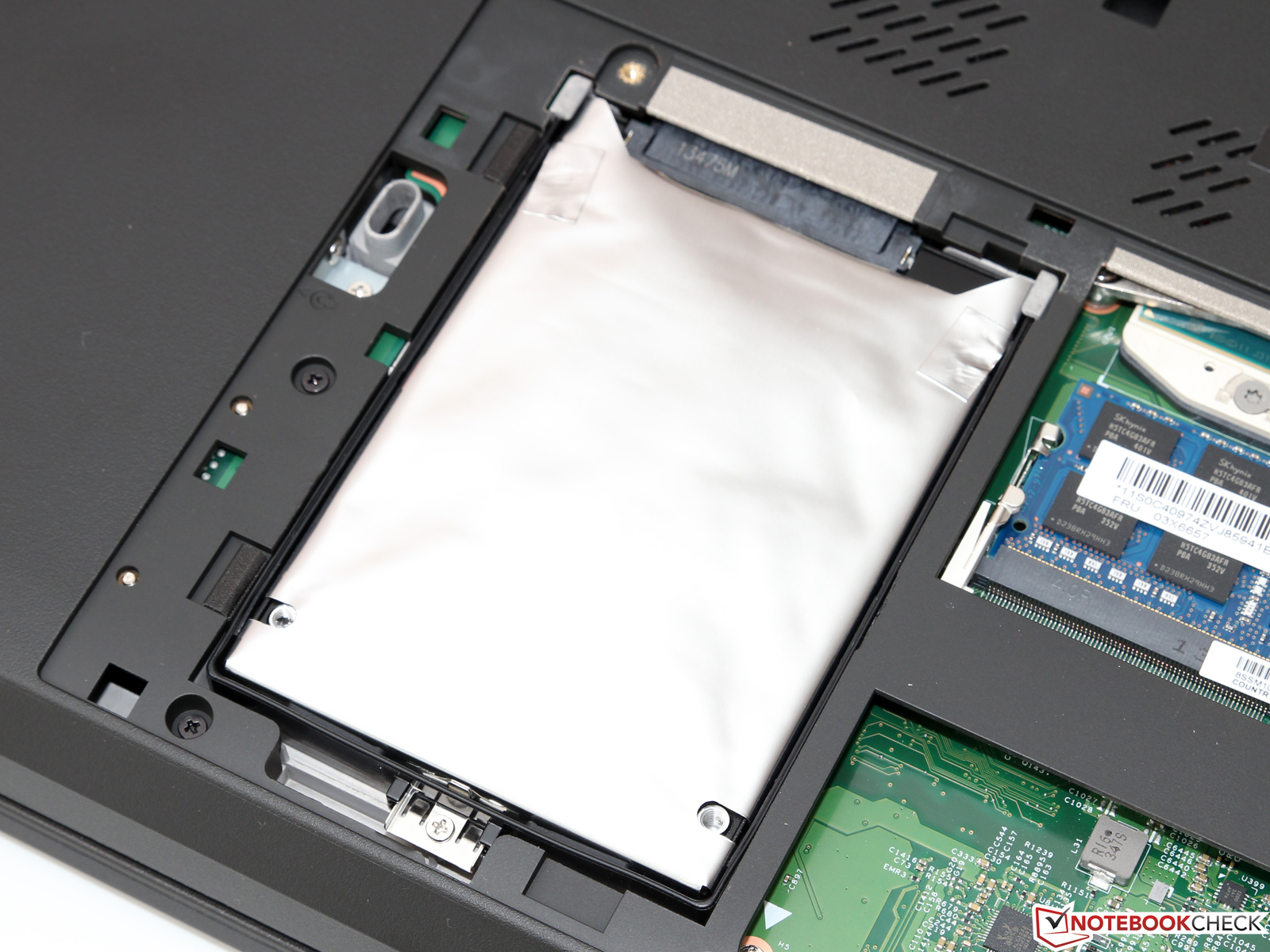

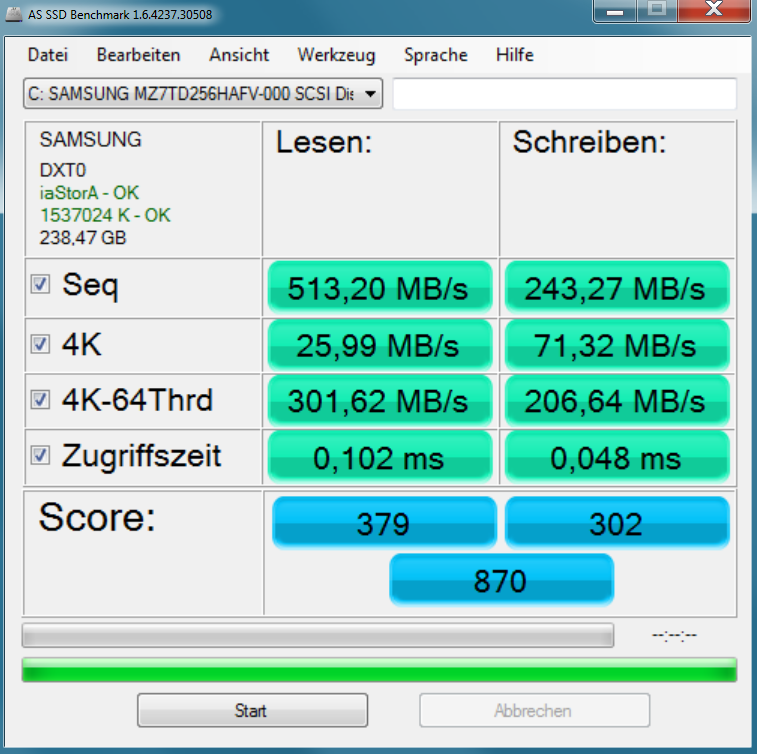

Z 250 GB nominalnej pojemności 2,5-calowego dysku SSD do dyspozycji użytkownika jest około 175 GB. Jest to dysk Samsung SSD 840. W teście AS SSD zapis sekwencyjny przekroczył 240 MB/s, a odczyt osiągnął ponad 510 MB/s. Bardzo dobrze wynikają też wyniki testów 4K.
Dzięki czterordzeniowemu procesorowi i dyskowi SSD testowany ThinkPad T540p odznaczał się znakomitą ogólną wydajnością. W teście PCMark 7 przebił barierę 5000 pkt. i okazał się tym samym minimalnie lepszy od Della Latitude E6540. Wyposażony w dysk twardy model T440p uzyskał znacznie gorszy rezultat (2915 pkt., o 42% mniej).
PCMark 7 - Score (sortuj wg wyników) | |
Lenovo ThinkPad T540p-20BE005YGE | |
Dell Latitude E6540 FHD HD 8790M | |
Lenovo ThinkPad T530 2429-5XG | |
Lenovo ThinkPad T440p 20AN-006VGE | |
Toshiba Tecra R950-192 |
Lenovo ThinkPad T540p-20BE005YGE GeForce GT 730M, 4700MQ, Samsung SSD 840 250GB MZ7TD256HAFV | Lenovo ThinkPad W540 20BGCTO1WW Quadro K1100M, 4700MQ, HGST Travelstar 5K1000 HTS541010A9E680 | Dell Latitude E6540 FHD HD 8790M Radeon HD 8790M, 4800MQ, Liteonit LCS-128M6S | Lenovo ThinkPad L540 20AV002YGE HD Graphics 4600, 4200M, Hitachi Travelstar Z7K500 HTS725050A7E630 | |
---|---|---|---|---|
SPECviewperf 11 | 594% | 156% | 15% | |
1920x1080 Siemens NX | 3.12 | 23.62 657% | 8.38 169% | 2.26 -28% |
1920x1080 Tcvis | 1.2 | 27.62 2202% | 7.23 503% | 2.77 131% |
1920x1080 SolidWorks | 8.06 | 36.26 350% | 25.98 222% | 11.97 49% |
1920x1080 Pro/ENGINEER | 1.51 | 12.82 749% | 4.14 174% | 2.26 50% |
1920x1080 Maya | 9.79 | 46.37 374% | 16.53 69% | 10.22 4% |
1920x1080 Lightwave | 16.76 | 46.51 178% | 29.85 78% | 14.77 -12% |
1920x1080 Ensight | 19.95 | 17.49 -12% | 23.31 17% | 2.3 -88% |
1920x1080 Catia | 8.83 | 30.91 250% | 10.01 13% |
Testy gier
GeForce GT 730M jest znacznie wydajniejszy od HD Graphics 4600, ale to i tak karta ze średniego segmentu wydajnościowego. W nowszych grach oznacza to konieczność obniżania rozdzielczości do 1366 x 768 pikseli i wybierania średnich opcji jakościowych. Wykorzystanie nominalnej rozdzielczości 2880 x 1620 pikseli nawet w mało wymagających pod względem grafiki grach prowadzi prawie zawsze do wystąpienia pokazu slajdów.
low | med. | high | ultra | |
---|---|---|---|---|
SimCity (2013) | 80.3 | 24.3 | 19.7 | 9.6 |
GRID 2 (2013) | 99.4 | 68 | 48.3 | 13.7 |
Dota 2 (2013) | 106.2 | 48 | 23.6 | |
Saints Row IV (2013) | 54.5 | 42.8 | 15.4 | 9.9 |
The Bureau: XCOM Declassified (2013) | 36.4 | 27.4 | 23.8 | 15.2 |
Total War: Rome II (2013) | 61.2 | 47.1 | 37.7 | 11 |
Fifa 14 (2013) | 342.7 | 217.1 | 177.5 | 103.1 |
Battlefield 4 (2013) | 52.5 | 34.6 | 24.2 | 9.1 |
Call of Duty: Ghosts (2013) | 65.1 | 29.1 | 16.5 | 6.9 |
X-Plane 10.25 (2013) | 84.9 | 41.1 | 18.3 | 14.2 |
Thief (2014) | 25.8 | 15.9 | 12.7 | 6.3 |
Titanfall (2014) | 58.6 | 38 | 31.9 | 13.7 |
Wpływ na otoczenie
Hałas
W spoczynku wentylator przeważnie jest wyłączony, co umożliwia bezgłośną pracę. Tylko przy ustawionym planie wysokiej wydajności wentylator włącza się czasem na chwilę i choć jest cichy (32,3 dB), zwraca na siebie uwagę użytkownika. Zdarza się to także podczas codziennej pracy z mało wymagającymi aplikacjami, odtwarzania filmów i przeglądania stron internetowych. Denerwujące jest to, że przy uruchamianiu się wentylator zaczyna od wysokiej prędkości obrotowej, by w mgnieniu oka zwolnić do normalnej prędkości.
Biorąc pod uwagę wydajność CPU i GPU, natężenie hałasu zmierzone w teście pełnego obciążenia (37,4-40,5 dB) można uznać za zupełnie przyzwoite. Jednostajny szum o dość niskiej częstotliwości jest do wytrzymania, nawet jeśli utrzymuje się dłuższy czas.
Hałas
luz |
| 28.9 / 28.9 / 32.3 dB |
DVD |
| 34.7 / dB |
obciążenie |
| 37.4 / 40.5 dB |
| ||
30 dB cichy 40 dB(A) słyszalny 50 dB(A) irytujący |
||
min: , med: , max: Voltcraft SL-451 (odległość 15 cm) |
Ciepło

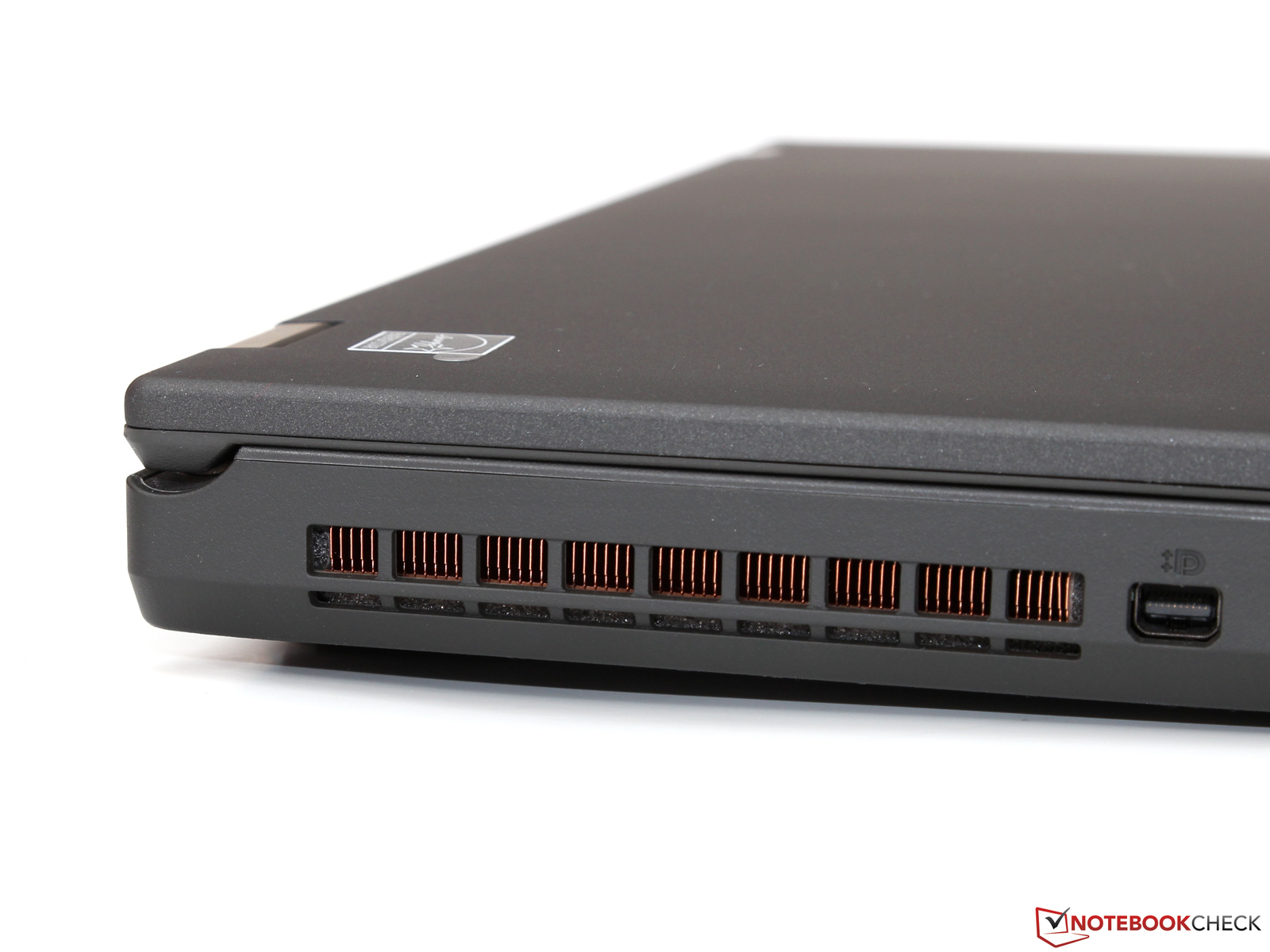

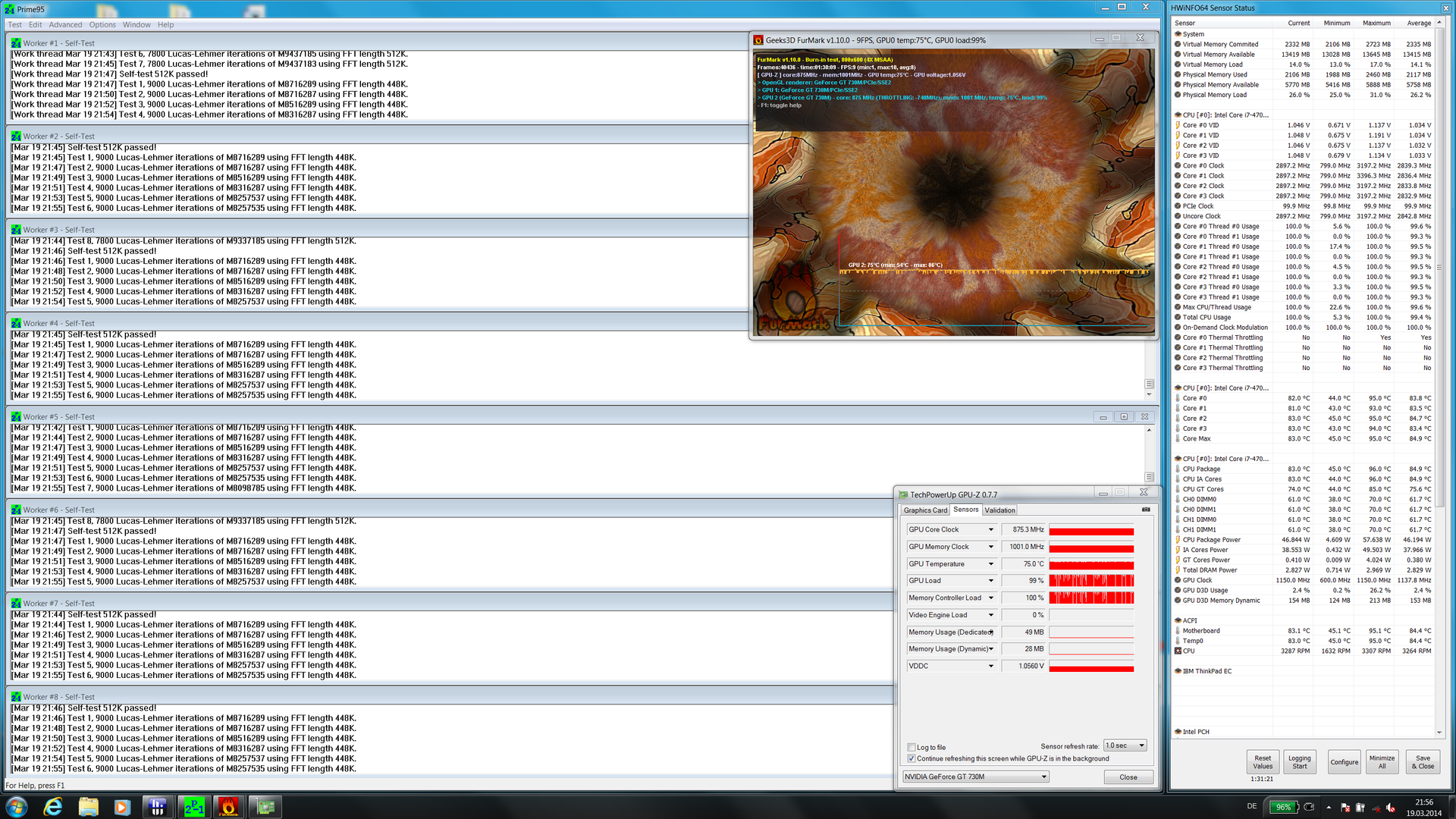

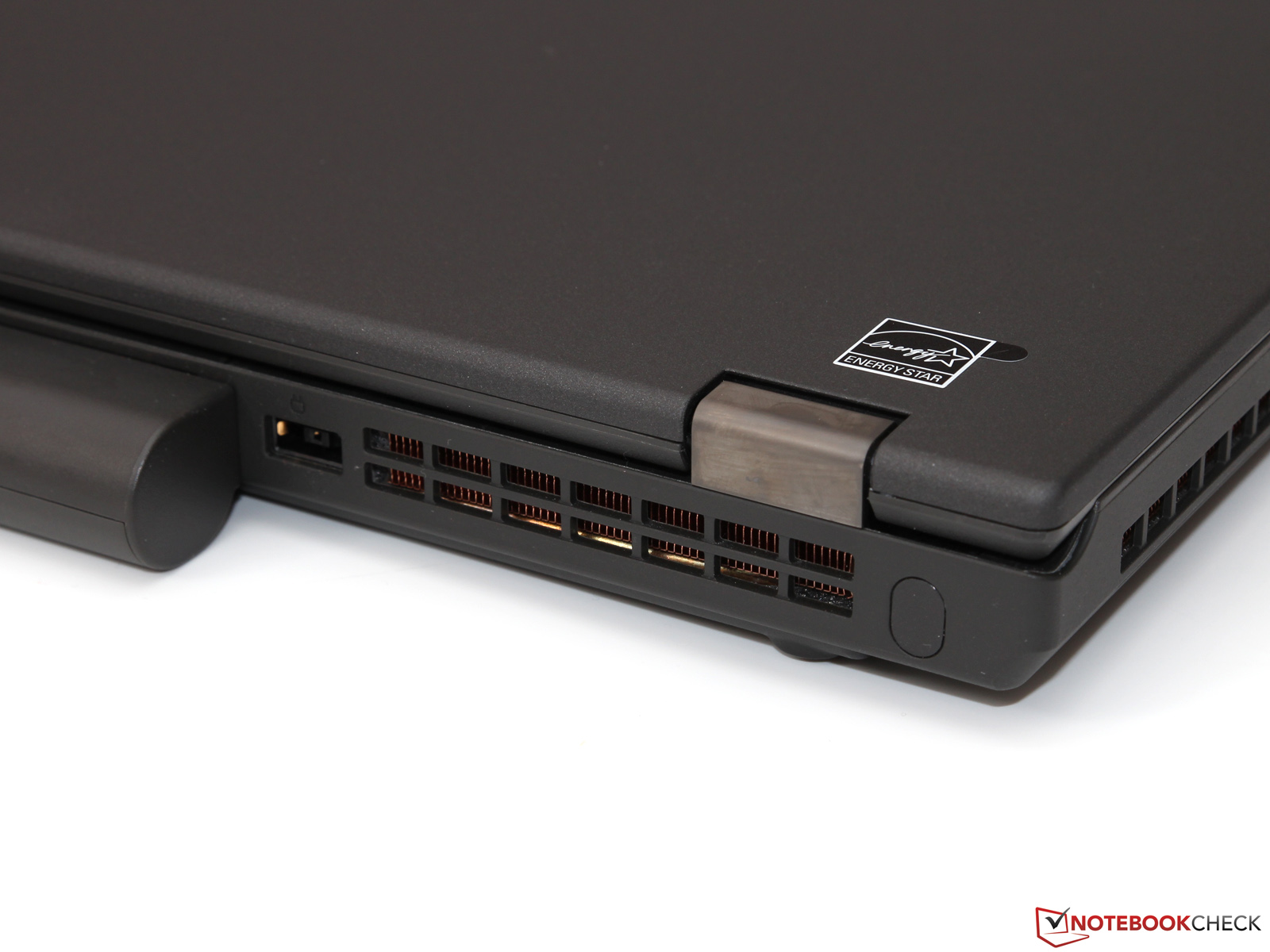

Obudowa omawianego laptopa nie rozgrzała się zbytnio nawet w godzinnym teście pełnego obciążenia (aplikacji Prime95 i FurMark). Tylko w pobliżu wylotu powietrza z układu chłodzenia zmierzono blisko lub ponad 40°C. Reszta jednostki zasadniczej nie miała nawet temperatury ludzkiego ciała. Temperatura rdzeni CPU osiągnęła maksymalnie 95°C, a temperatura GPU - 86°C. Nie występował throttling [aczkolwiek częstotliwość taktowania CPU została obniżona do 2,9 GHz - przyp. tłum.].
(+) The maximum temperature on the upper side is 39.9 °C / 104 F, compared to the average of 34.3 °C / 94 F, ranging from 21.2 to 62.5 °C for the class Office.
(±) The bottom heats up to a maximum of 44.4 °C / 112 F, compared to the average of 36.8 °C / 98 F
(+) In idle usage, the average temperature for the upper side is 29.5 °C / 85 F, compared to the device average of 29.5 °C / 85 F.
(±) The palmrests and touchpad can get very hot to the touch with a maximum of 37.6 °C / 99.7 F.
(-) The average temperature of the palmrest area of similar devices was 27.6 °C / 81.7 F (-10 °C / -18 F).
Głośniki
Mimo że głośniki są skierowane w dół, wytwarzany przez nie dźwięk jest nie najgorszy. Uzyskuje się ładne tony wysokie, dość mocne tony średnie i tylko z basami jest słabo. Jak na laptop biurowy jest całkiem nieźle.
Wydajność akumulatora

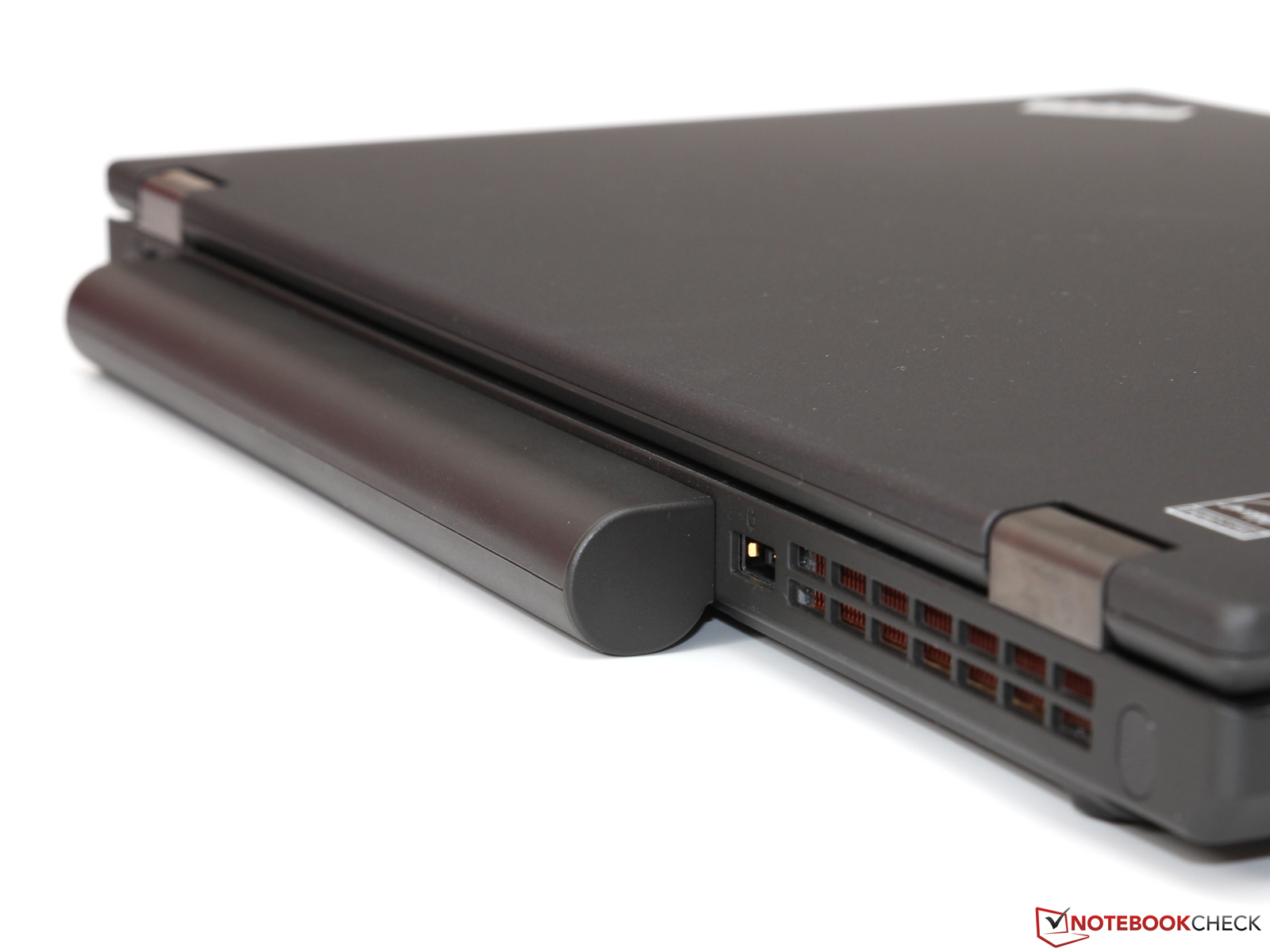

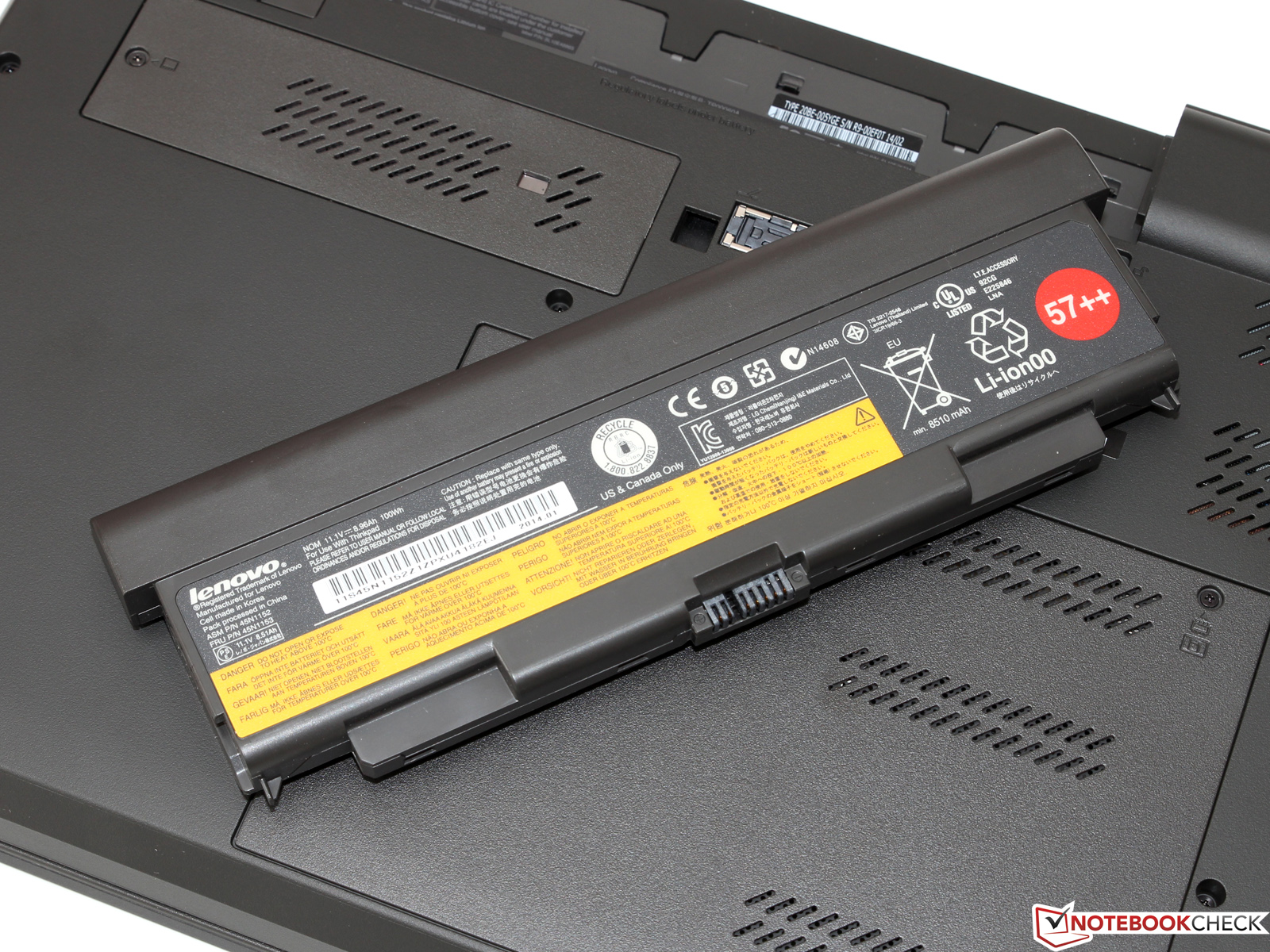

Testowany egzemplarz posiadał potężny akumulator o pojemności aż 100 Wh. ThinkPad T540p może być także wyposażony w mniejszy akumulator o pojemności 56 Wh, który nie wystaje poza obrys obudowy.
Mimo relatywnie dużego poboru mocy udało się więc osiągnąć dość długie czasy pracy. W teście czytelnika aplikacji Battery Eater (który symuluje czytanie tekstu z maksymalnie ściemnionym ekranem) okazało się, że nie trzeba podłączać laptopa do ładowania przez 9 godzin. W teście symulującym korzystanie z internetu przez Wi-Fi omawiany laptop działał prawie 7 godzin. To odrobinę więcej, niż osiągnął dysponujący akumulatorem o podobnej pojemności (97 Wh) Dell Latitude E6540 (6,5 h).
wyłączony / stan wstrzymania | 0 / 0.1 W |
luz | 9.1 / 13.8 / 17.4 W |
obciążenie |
60.4 / 92.6 W |
Legenda:
min: ,
med: ,
max: Voltcraft Energy Check 3000 |
Podsumowanie
ThinkPad T540p jest przedstawicielem wymierającego gatunku. Producenci laptopów generalnie rezygnują ze stosowania standardowych procesorów i bogatego wyposażenia w laptopach biznesowych lokujących się o szczebel niżej od stacji roboczych.
W przypadku T540p cenne jest to, że praktycznie każdy może dopasować konfigurację do własnych potrzeb. Nawet najtańszy wariant posiada 3-letnią gwarancję, świetną klawiaturę, różne rozwiązania służące bezpieczeństwu. Przetestowana wersja to dobra opcja dla osób potrzebujących wysokiej wydajności i dla zwolenników jak najwyższej rozdzielczości. Cenę podbijają także (do poziomu 1800 euro) 9-komorowy akumulator i wbudowany moduł WWAN.
W omawianym laptopie autor doszukał się drobnych mankamentów w postaci słabej kamerki internetowej i pogorszonej wydajności na zasilaniu z akumulatora oraz poważnego feleru, jakim jest płytka dotykowa bez oddzielnych przycisków.
