Zdjęcia matryc Exynos 2400, 2200, 2100 podkreślają ewolucję chipów na przestrzeni lat

Chipy Exynos firmy Samsung zyskały nieco złą reputację ze względu na ich niezdolność do działania na równi z odpowiednikami Qualcomm. Podczas gdy Exynos 2400 jest w końcu w stanie wymieniać ciosy ze Snapdragonem 8 Gen 3 w pewnym zakresie, to Exynos 2200 i Exynos 2100 były zauważalnie wolniejsze. Użytkownik X @krunalsalts opublikował teraz zdjęcia matryc trzech chipów, podkreślając, jak zmieniły się one na przestrzeni lat, w przeciwieństwie do projektów Apple, które pozostały w dużej mierze pozostały takie same. Użytkownik opublikował również doskonały, dogłębny podział węzła N3B TSMC przy użyciu Apple A17 Pro na swoim kanale YouTube.

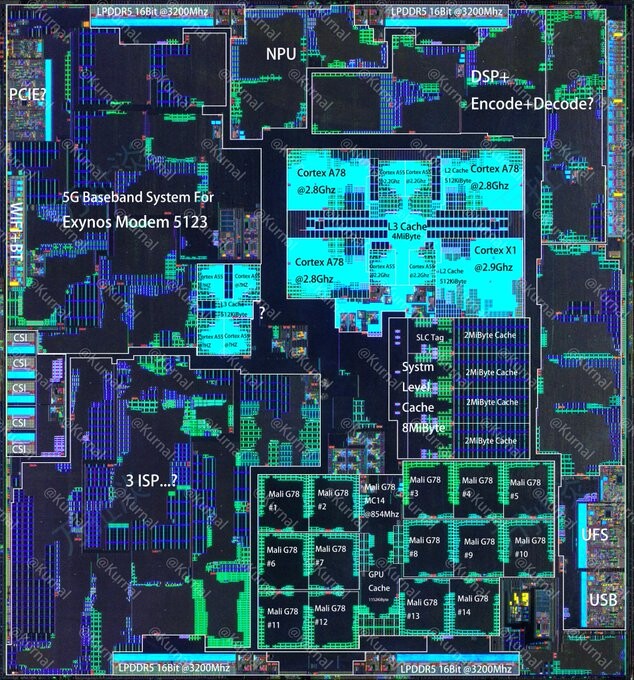

Zaczynając od 2022 Exynos 21008-rdzeniowy procesor (1x Cortex-X1 + 3x Cortex-A78 + 4x Cortex-A55) i 12-rdzeniowy procesor graficzny Arm Mali-G78 zajmują sporą część przestrzeni matrycy. Procesor DSP i jednostka NPU są upchnięte nad CPU, podczas gdy modem Exynos 5123 5G znajduje się obok niego. Modem otrzymuje również niewielki klaster rdzeni Cortex-A55, co jest interesujące, ponieważ zadanie to może z łatwością wykonać procesor Cortex A/M o niższej mocy. Wreszcie, dostawca usług internetowych znajduje się obok bloku GPU. Przestrzeń matrycy prawdopodobnie nie była zmartwieniem, ponieważ chip ma powierzchnię 128,09 mm2.

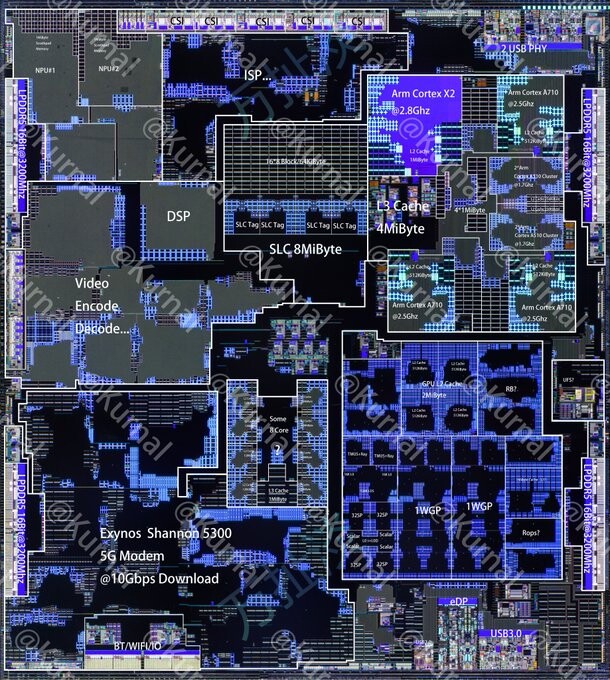

Mierzący zaledwie 104,65 mm2, Exynos 2200otrzymał ogromną redukcję powierzchni matrycy, prawdopodobnie z powodu problemów z wydajnością węzła Samsung 4LPE. Ograniczenie to mogło skłonić Samsunga do całkowitego przeprojektowania układów wewnętrznych, co widać na zdjęciu. Blok DSP + NPU został przeniesiony obok procesora, ale modem 5G pozostał na swoim miejscu. Podobnie jak jego poprzednik, modem Exynos 5300 5G otrzymuje 8 procesorów Arm o niskim poborze mocy do wykonywania ciężkich zadań. Co więcej, oparty na RDNA 2 Xclipse 920 GPU jest znacznie mniejszy niż jego odpowiednik Arm.

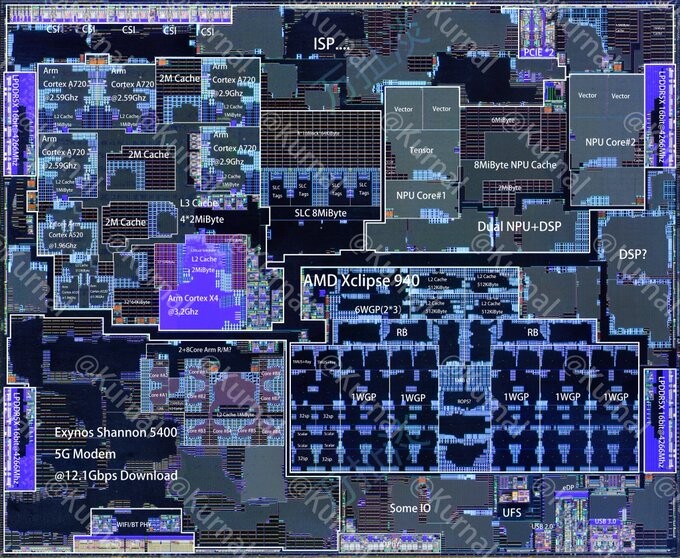

Po anulowaniu Exynos 2300, Samsung miał sporo czasu na opracowanie Exynos 2400. On również przeszedł całkowitą metamorfozę i tym razem Samsung miał więcej miejsca do zabawy. Exynos 2400 jest największym chipem z całej serii o powierzchni 137,44 mm2. Być może było to konieczne, ponieważ Xclipse 940 GPU posiadał 6 WGP (w porównaniu do 2 w 920). Co więcej, był on również wyposażony w 10-rdzeniowy procesor, który, jak widać, został ponownie przeniesiony. Nawet NPU stał się znacznie większy, aby pomieścić wszystkie reklamowane funkcje sztucznej inteligencji na urządzeniu.

Ciekawie będzie zobaczyć, jak Exynos 2500 wygląda od wewnątrz. W oparciu o to, co wiemy do tej pory, jest on mniej więcej identyczny z Exynosem 2400, przynajmniej na froncie procesora. Tym razem Samsung będzie w stanie zmieścić znacznie więcej komponentów w ciaśniejszej przestrzeni, ponieważ chip jest produkowany w firmowej technologii MBCFET 3GAP podczas gdy jego odpowiedniki ostatniej generacji korzystały z konstrukcji FinFET.
