Qualcomm SD X Adreno X1-45 2.1 TFLOPS

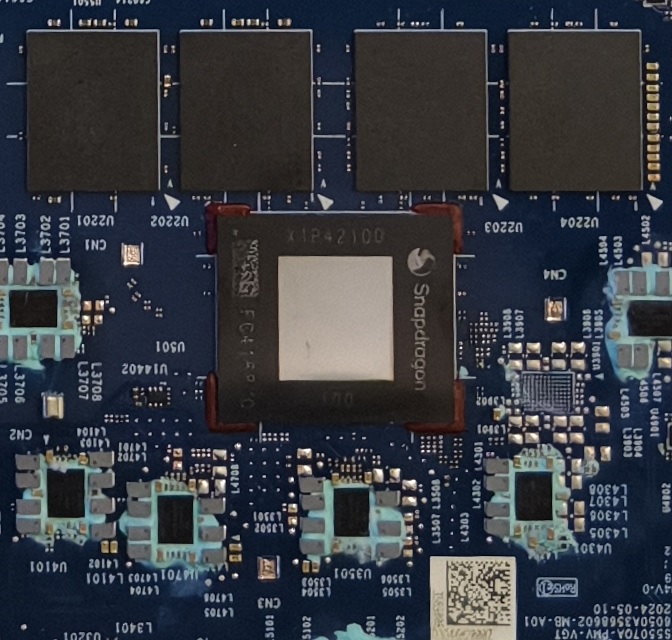

2,1 TFLOPS Adreno X1-45 to zintegrowana karta graficzna, którą 8-rdzeniowy Snapdragon X Plus X1P-46-100 SoC posiada. W porównaniu do szybszego 3.8 TFLOPS i 4.6 TFLOPS X1-85 iGPU, ten maluch nie tylko działa z niższymi częstotliwościami taktowania, ale także ma do dyspozycji mniej zunifikowanych shaderów, przy czym najbardziej prawdopodobną liczbą jest 768.
Wolniejszy 1.model 7 TFLOPS działa z jeszcze niższym taktowaniem.
Architektura
Podstawowa architektura jest podobno (ChipsAndCheese) pod wieloma względami taka sama, jak ta zastosowana w układzie Adreno 730dzięki czemu iGPU jest kompatybilne z DirectX 12, ale nie z DirectX 12 Ultimate. Ray tracing jest obsługiwany tylko przez Vulcan 1.3. Najwyższą obsługiwaną wersją OpenGL jest ES 3.2. IGPU ma dostęp do wystarczająco szybkiej pamięci RAM, ale ma stosunkowo małą i powolną pamięć podręczną do pracy. Kodeki wideo AVC, HEVC i AV1 mogą być zarówno dekodowane, jak i kodowane sprzętowo; w przypadku VP9 możliwe jest tylko dekodowanie.
Najwyższa obsługiwana rozdzielczość monitora to UHD 2160p, a nie SUHD 4320p.
Wydajność
Wiele zależy od docelowej mocy konkretnego systemu, podobnie jak w przypadku produktów AMD, Intel i Nvidia. Biorąc to pod uwagę, spodziewamy się, że 2,1 TFLOPS X1-45 będzie prawie tak szybki jak 96 EU Intel Iris Xe iGPU, zapewniając grywalność w grach sprzed 2021 roku w rozdzielczościach poniżej 900p i na niskich ustawieniach graficznych.
Warto również wspomnieć, że sterowniki graficzne Qualcomm nie są tak dopracowane, jak to, co oferują AMD, Intel, a zwłaszcza Nvidia, co prowadzi do poważnych artefaktów wizualnych w niektórych grach. Wiele gier w ogóle się nie uruchamia.
Pobór mocy
8-rdzeniowe układy Snapdragon X Plus zwykle zużywają nie więcej niż 30 W, wliczając w to wbudowaną pamięć RAM. To sprawia, że jest bardzo mało prawdopodobne, aby iGPU kiedykolwiek zjadło więcej niż 20 W.
Ponieważ zastosowano proces N4P TSMC, można śmiało powiedzieć, że wydajność energetyczna będzie lepsza niż średnia w przypadku tego iGPU, pod koniec 2024 roku. Oczywiście nadal jest daleko w tyle za chipami Apple z serii M, jak pokazuje nasza dogłębna analiza pokazuje artykuł.
Snapdragon X Rodzina
| |||||||||||||
Potoki | 768 - ZJC | ||||||||||||
Zegar pamięci | 8448 MHz | ||||||||||||
Magistrala | 128 bit | ||||||||||||
Typ pamięci | LPDDR5x | ||||||||||||
Pamięć współdzielona | tak | ||||||||||||
API | DirectX 12_1, OpenGL ES 3.2, OpenCL 3.0, Vulkan 1.3 | ||||||||||||
Pobór prądu | 20 W | ||||||||||||
Technologia | 4 nm | ||||||||||||
Displays | 3 Displays (max.) | ||||||||||||
Technologie | SUHD 2160p60 resolution support, AVC/HEVC/AV1 encoding and decoding | ||||||||||||
Data premiery | 03.09.2024 |
